БСФ блок сетевого фильтра
Бесплатная доставка от 10 000 руб.
Блоки сетевых фильтров ОВЕН БСФ предназначены для защиты двухпроводной сети переменного тока, питающей приборы и датчики, от импульсных и высокочастотных помех.
Блоки выпускаются в корпусах, предназначенных для крепления на DIN-рейку 35 мм.
Блоки выпускаются в двух модификациях:

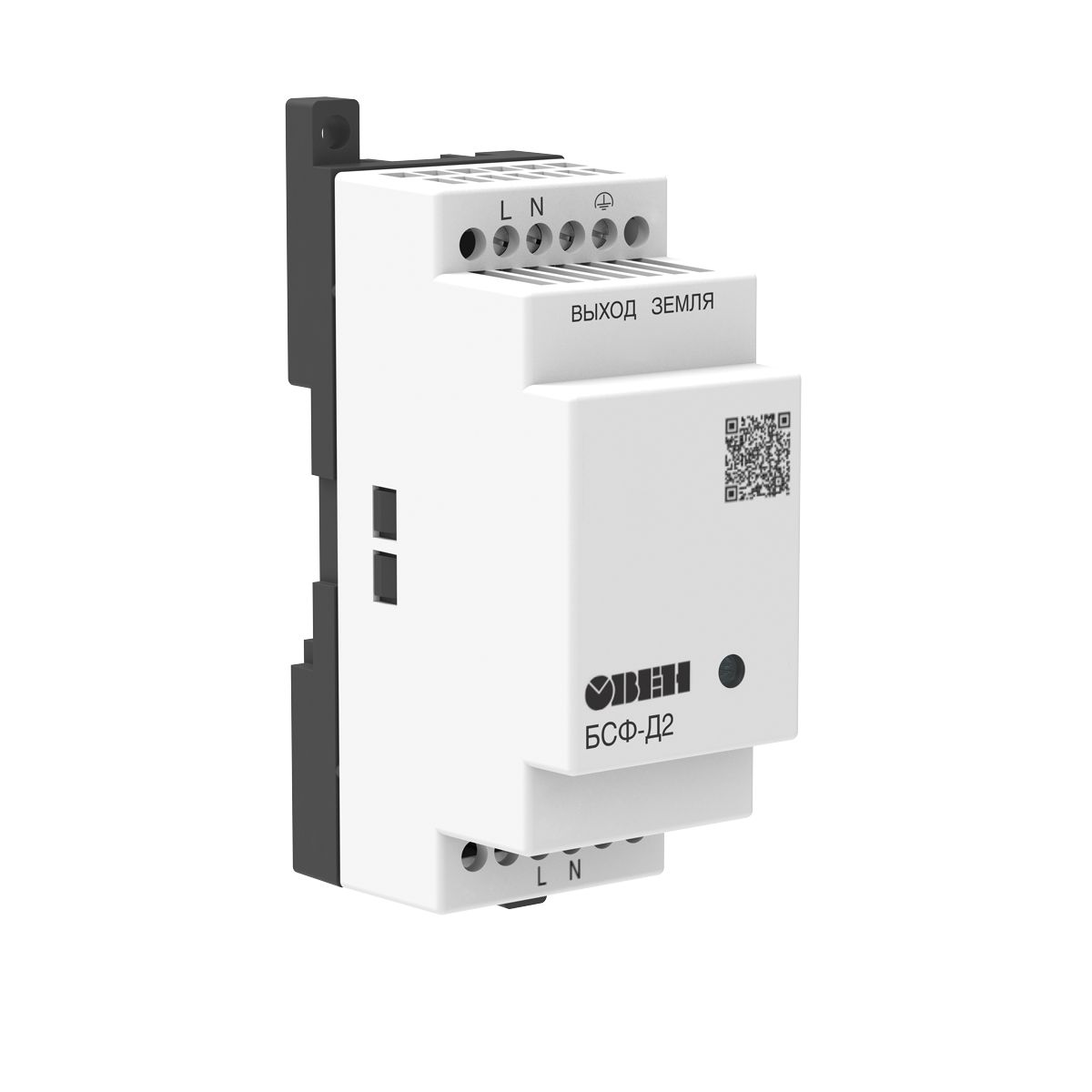

- ОВЕН БСФ-Д2-0,6 –корпус Д2, 36х90х58 мм, максимальный ток нагрузки 0,6 А;

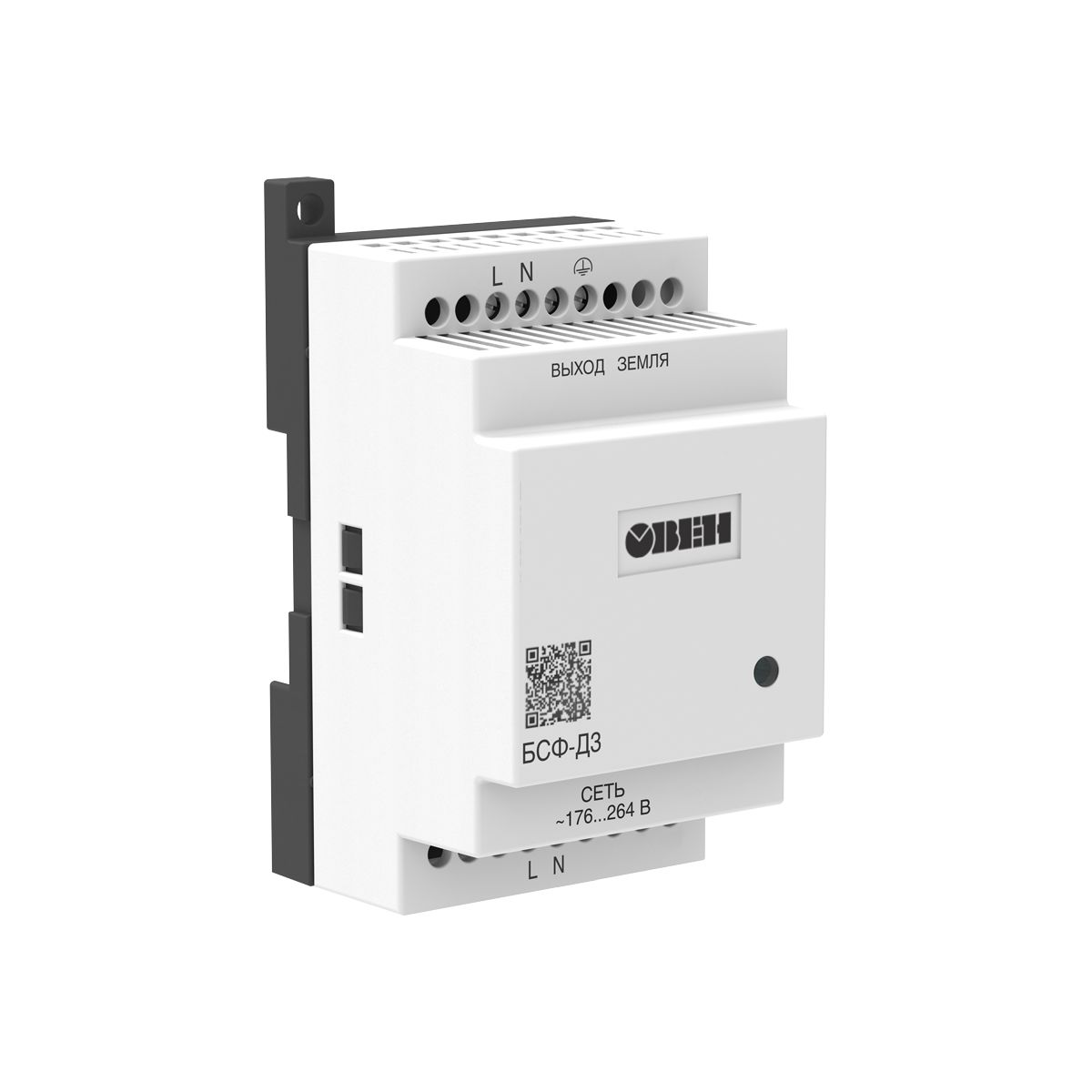

- ОВЕН БСФ-Д3-1,2 –корпус Д3, 54х90х58 мм, максимальный ток нагрузки 1,2 А.
Основные функции
- Защита электрооборудования от действия помех, проникающих из сети переменного тока.
- Защита сети от эмиссии помех подключенного работающего электрооборудования.
- Ослабление импульсных помех (удар молнии вблизи кабелей или линий электропередач, коммутационные процессы при включении/выключении мощной сетевой нагрузки, выбросы тока в случае аварии на подстанции и пр.).
- Подавление высокочастотных помех от импульсных блоков питания, цепей нелинейных преобразователей мощности, мощных двигателей, аккумуляторов, генераторов, реле и т.п.
| Входное напряжение переменного тока | 176…264 В |
| Частота входного напряжения | 50 Гц |
| Падение напряжения на фильтре блока не более | 3,5 В |
| Максимальный ток нагрузки: | |
| – БСФ-Д2-0,6 | 0,6 A |
| – БСФ-Д3-1,2 | 1,2 А |
| Рабочий диапазон температур | –20…+50 °С |
| Электрическая прочность изоляции: | |
| – вход – корпус (действующее значение) | 3 кВ |
| – выход – корпус (действующее значение | 3 кВ |
| Тип и габаритные размеры корпуса: | |
| – БСФ-Д2-0,6 | на DIN-рейку Д2, 36×90×58 мм |
| – БСФ-Д3-1,2 | на DIN-рейку Д3, 54×90×58 мм |
| Степень защиты корпуса (со стороны лицевой панели) | IP20 |
Характеристики ослабления и подавления помех
| Ослабление импульсных помех: | |
| – 5/50 нс | до 10 раз |
| – 1/50 мкс | до 4 раз |
| Подавление ВЧ-помех (вносимое затухание): | |
| – 100 кГц | на 30 дБ |
| – 1 МГц | на 40 дБ |
| – 10 МГц | на 40 дБ |
| – 30 МГц | на 30 дБ |
Условия эксплуатации
| Температура окружающего воздуха | -20...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 ºС и ниже без конденсации влаги) | не более 80 % |
Защита от импульсных помех
Импульсные помехи – кратковременные (1 нс...1 мс) выбросы напряжения в сети амплитудой выше номинального напряжения.
ОВЕН БСФ эффективно ослабляет импульсные помехи от природных и техногенных источников:
- ударов молний вблизи кабелей или линий электропередачи (могут причинить вред на расстоянии до 20 км);
- коммутационных процессов при включении/отключении мощной сетевой нагрузки;
- выбросов тока при полном включении/выключении напряжения в сети, аварии на подстанциях.
Защита от высокочастотных (ВЧ) помех
Высокочастотные помехи – неопределенные по времени и амплитуде сигналы в диапазоне 100 кГц...30 МГц, которые искажают параметры входного напряжения (220 В/50 Гц).
ОВЕН БСФ эффективно подавляет ВЧ-помехи от следующих источников:
- импульсных блоков питания (бытовая электронная техника, промышленные и медицинские аппараты и др.);
- цепей нелинейных преобразователей мощности (преобразователи переменного и постоянного напряжения);
- мощных двигателей, аккумуляторов, генераторов, сварочных аппаратов, реле, газоразрядных ламп и т. п.
