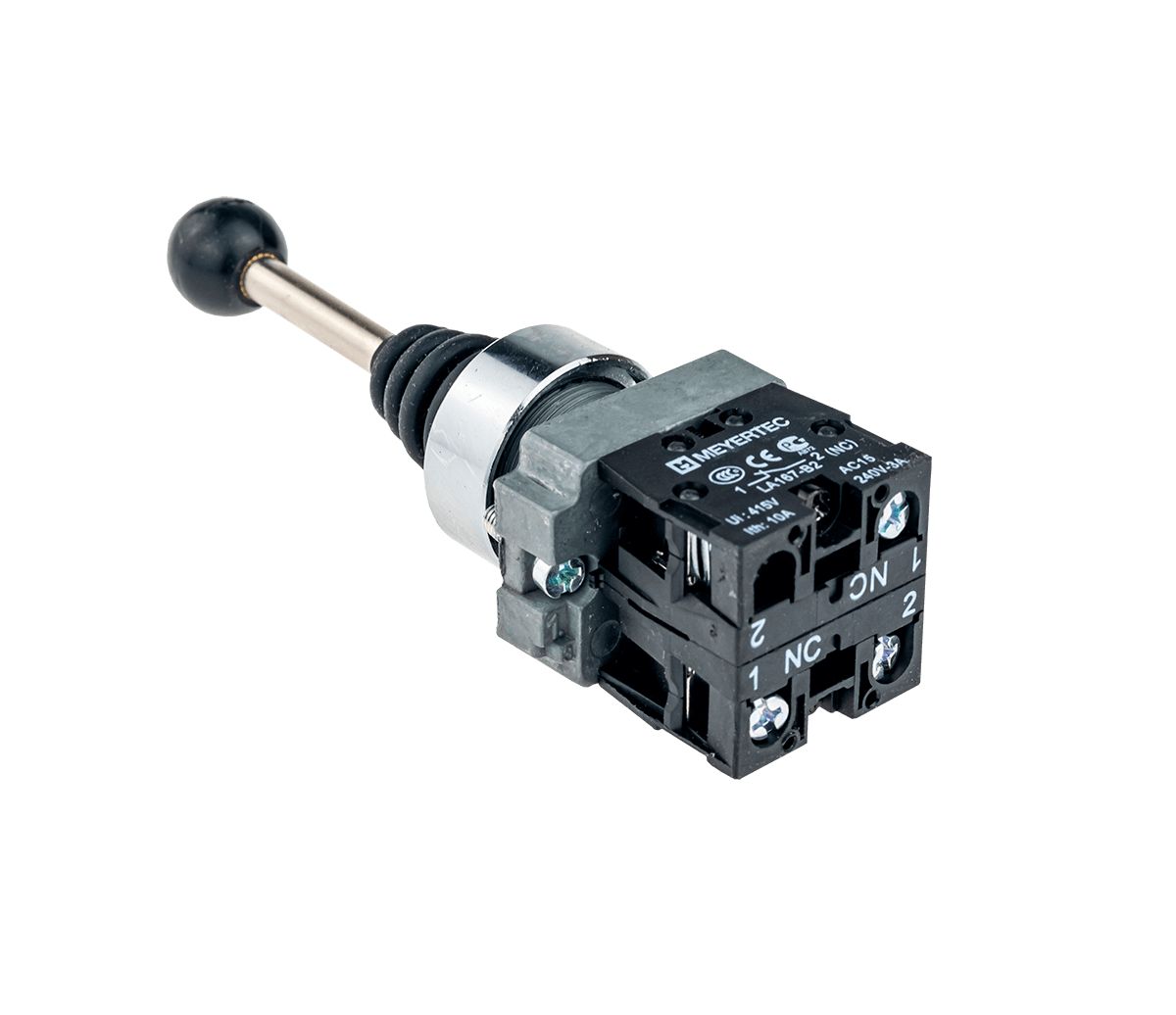

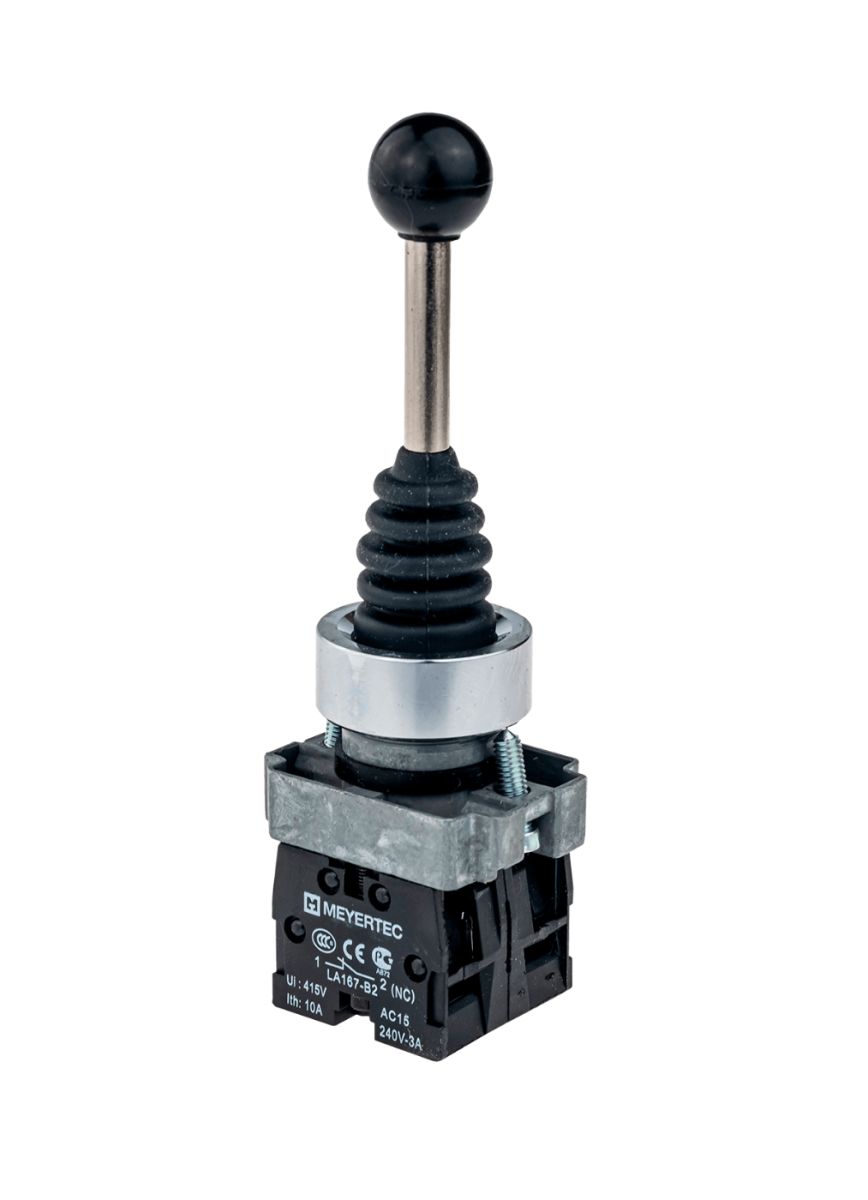

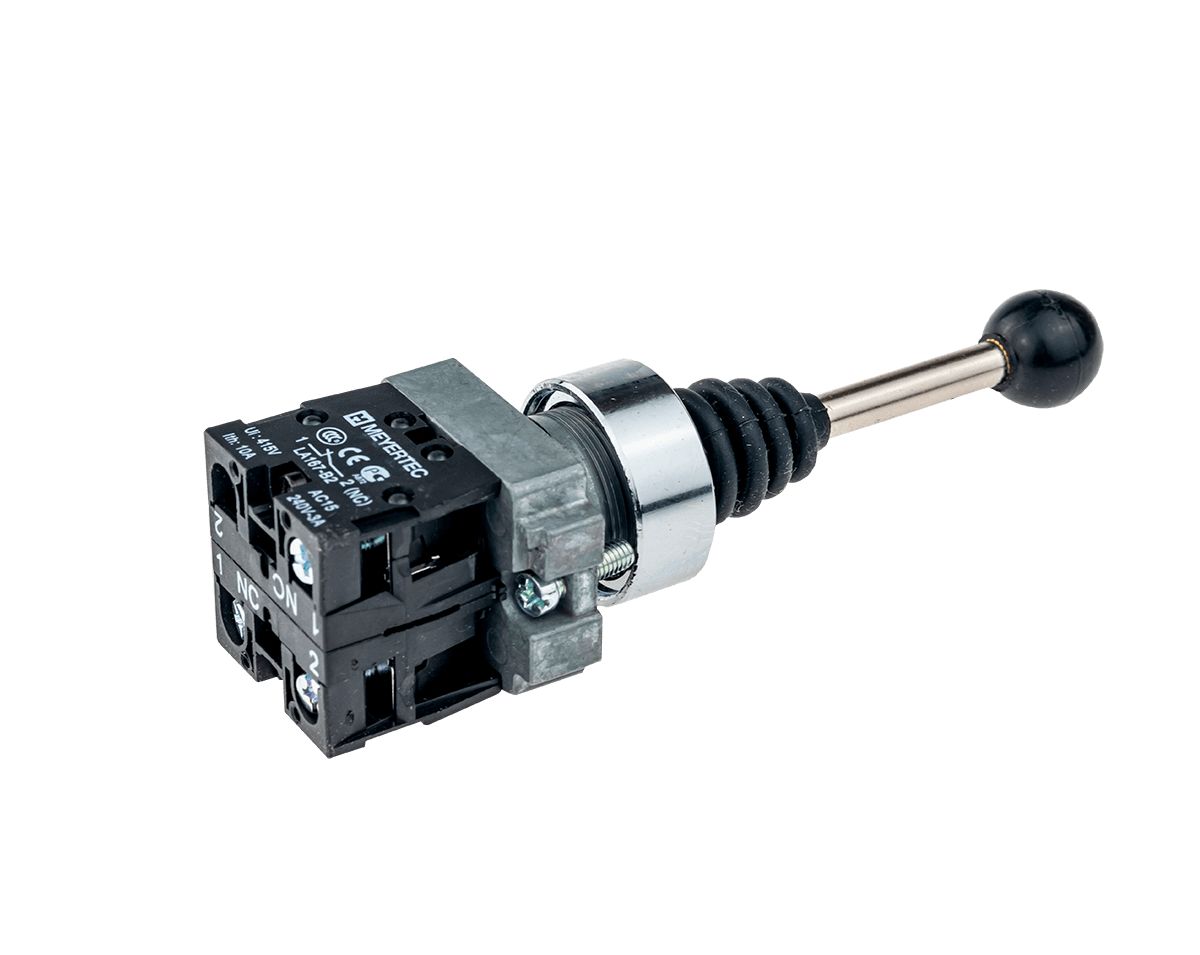

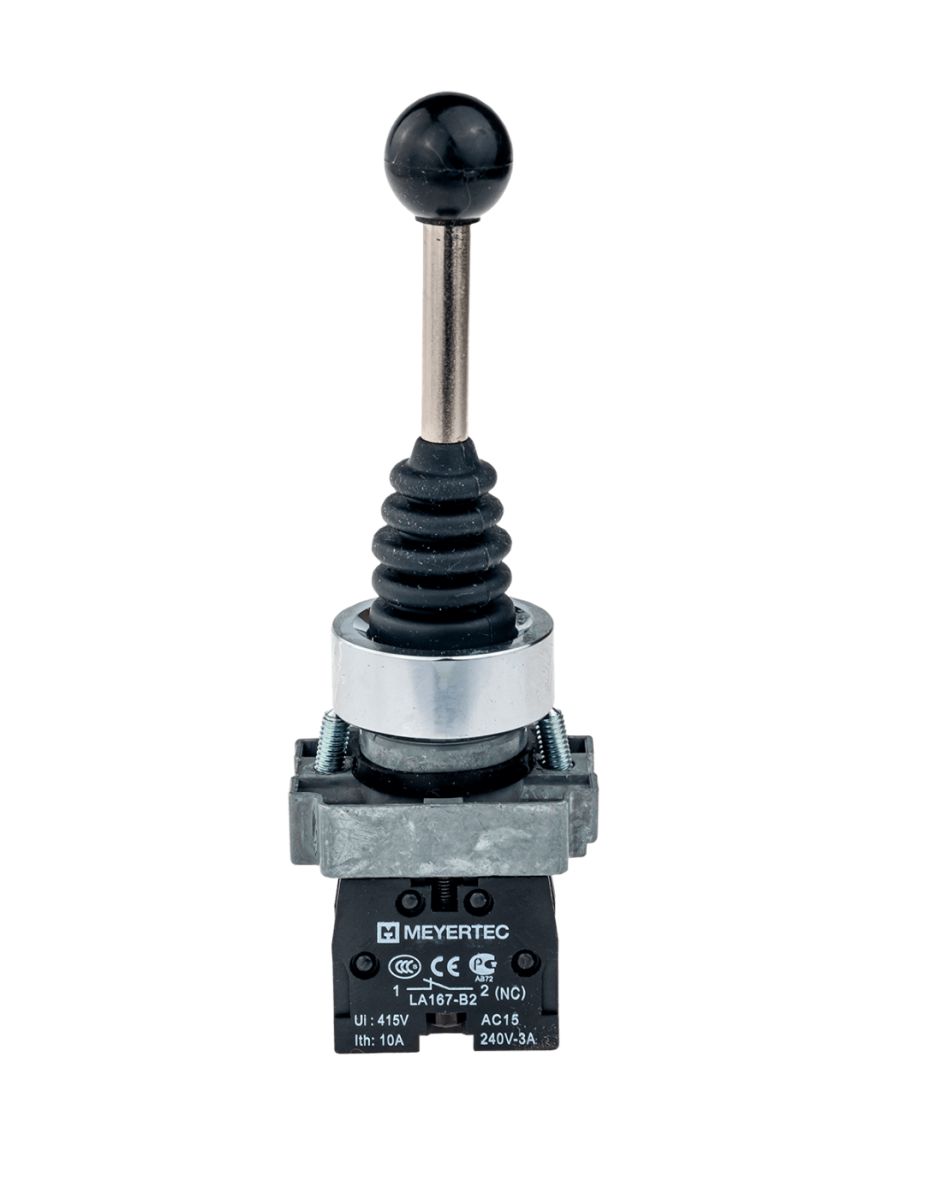

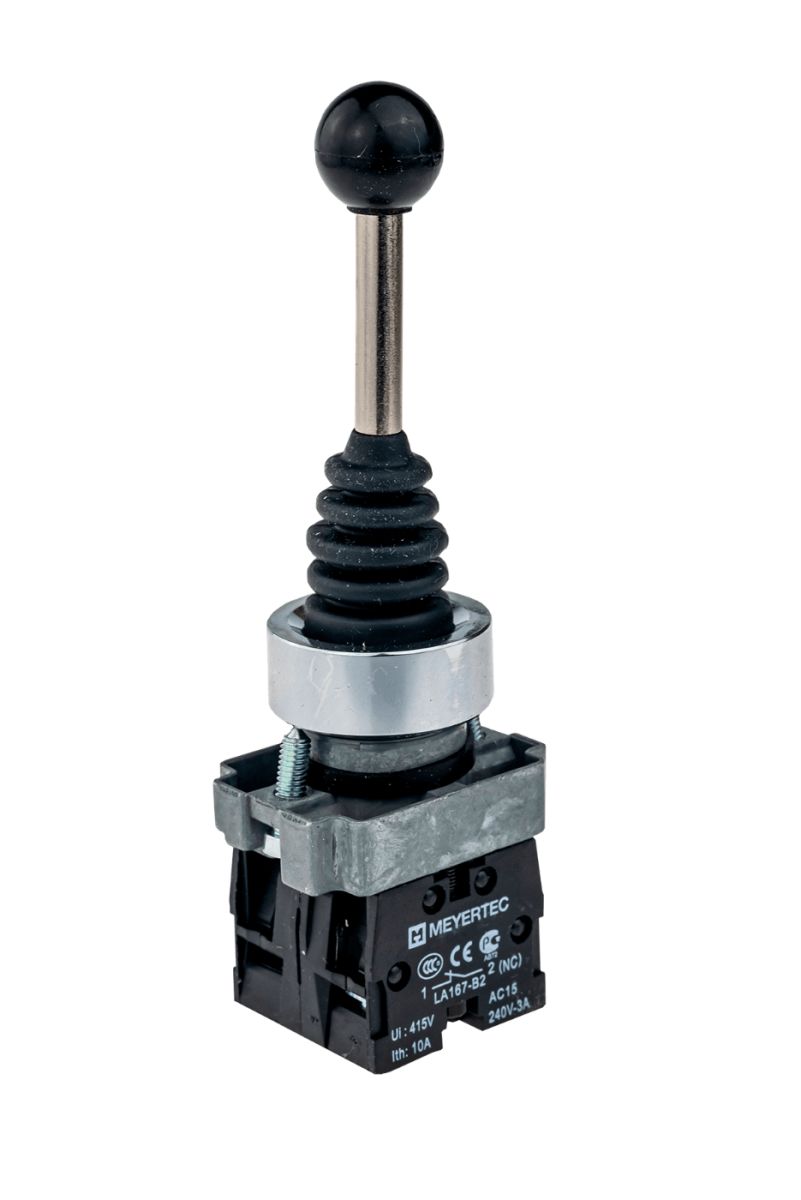

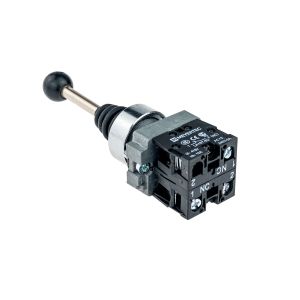

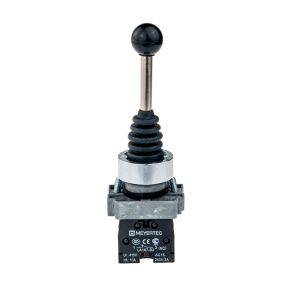

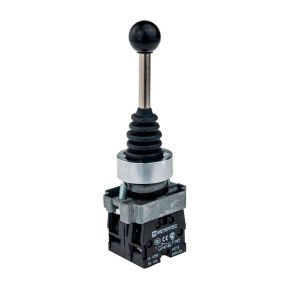

Джойстик в сборе, 2NO, 2 положения с фиксацией

Каталог / Джойстики

– 3 %

1 108,98 ₽ 1 075,71 ₽

Бесплатная доставка от 10 000 руб.

Характеристики товара

Тип продукта:

Джойстик

Материал корпуса:

Металл

Степень защиты:

IP65

Напряжение питания:

24V AC/DC

Серия:

MTB2-B

Фиксация:

Есть

Тип контактов термостата:

2NO

Количество направлений:

Ед.измерения:

шт

Описание
Характеристики
Файлы
Упаковка

Джойстики серии MTB2-PA12 предназначены для управления перемещением различных механизмов и установок. В отличии от кнопок и переключателей модульной группы MTB2-B контактная группа джойстиков не расширяется с помощью дополнительных контактов.

ВАЖНО! Физически контактная группа джойстиков состоит из NO и NC контактов. Но контакты NC установленные в джойстиках работают по принципу NO контактов, т.е. замыкаются при перемещении рукоятки в нужное положение

Преимущества

Модификации на 2 и 4 направления
Степень защиты IP65
Модификации с фиксацией и возвратом рукоятки
Установочный диаметр 22мм

Параметр	Значение
Температурный диапазон	Эксплуатация: от -35 °C до +70 °C Хранение: от -40 °C до +70 °C
Влажность	до 90 %, без конденсата
Вибростойкость	Малые джойстики: 5 g (от 40 до 50 Гц).
Степень защиты	IP 65
Номинальный ток термической стойкости (Ith)	10 А
Номинальное напряжение изоляции (Ui)	415 В
Подключение	Мин. 1х0.5 мм2 (20 AWG) жесткий или мягкий, макс. c наконечником или без: 2х1.5 мм2 (16AWG) или 1х2.5 мм2 (14AWG)
Механическая износостойкость	3000000 циклов.

Сертификаты и декларации

Сертификат соответствия на устройства управления и концевые выключатели MEYERTEC	Скачать
Отказное письмо на аксессуары для устройств управления и сигнализации и на корпуса кнопочных постов	Скачать

Паспорта и руководства

Руководство по эксплуатации для Устройств управления MTB2-B

Скачать

Чертежи и 3D модели

Габаритный чертеж MTB2-PA12
