ДТС125хх настенные датчики температуры

Каталог / Датчики / Датчики температуры

– 3 %

2 208,00 ₽ 2 141,76 ₽

Бесплатная доставка от 10 000 руб.

Описание
Файлы

Включены в реестр Минпромторг:
реестровая запись 10697863 до 18.09.2030 для датчиков с RS;
реестровая запись 10642799 до 03.06.2028 для датчиков с выходом по сопротивлению, 4...20мА и 4...20мА + HART

Датчики ОВЕН ДТС125хх предназначены для непрерывного измерения температуры наружного воздуха, воздуха внутри помещений, а также температуры в системах отопления и кондиционирования (HVAC). Используются в помещениях, в том числе с нерегулируемыми климатическими условиями.

Датчики выпускаются в двух вариантах корпусов – пластмассовом для стандартных условий эксплуатации и антивандальном металлическом, что значительно расширяет область их применения. Металлическое исполнение подходит для объектов с повышенными требованиями к надежности, таких как овощехранилища, птицефабрики, бани и сауны, промышленные предприятия.

Преимущества

Многообразие НСХ и выходных сигналов

Датчики поддерживают как аналоговый, так и цифровой интерфейс, что обеспечивает гибкую интеграцию в различные системы автоматизации. Могут быть подключены к большому количеству вторичных приборов. Выбор НСХ: 50М, 100М, РТ100, РТ1000, 50П, 100П.

Удобный монтаж

Конструкция датчиков позволяет устанавливать их на стене либо другой плоской поверхности при помощи шурупов, винтов и других креплений.

Исполнение в металлическом корпусе

Датчики ДТС125Л.МГ и ДТС125М.МГ выпускаются в металлическом корпусе и способны выдерживать высокие температуры до 200 °С. Влагоустойчивы – работают в сложных условиях до 98 % влажности.

Гарантия качества

Средний срок службы датчиков составляет не менее 10 лет, что подтверждает их стабильную работу на протяжении всего жизненного цикла. Продукция произведена в России, имеет гарантию 2 года и межповерочный интервал 2 года.

Короткие сроки поставки

Срок изготовления: от 3 рабочих дней в зависимости от типа конструктивного исполнения.

Сертификация во ФГИС АРШИН

Внесение данных поверки в Государственный реестр подтверждает, что датчик соответствует установленным нормам и может использоваться в системах коммерческого и технического учета.

Технические характеристики

Выходной сигнал	сопротивление, 4…20 мА, RS-485
Номинально-статическая характеристика	50М, 100М, РТ100, РТ1000, 50П, 100П.
Длина монтажной части	60, 80, 100 мм
Схема внутренних соединений проводников	2 – двухпроводная 3 – трехпроводная 4 – четырехпроводная
Температура окружающей среды, не более	+85 °С
Степень защиты	IP65
Диапазон измеряемых температур:
50М, 100М	-50…+200 °С
50П, 100П	-60…+200 °С
РТ100, РТ1000	-50…+200 °С
Класс допуска / точности	А, В, С / 1,0 %; 0,5 %; 0,25 %
Исполнение коммутационной головки	пластмассовая металлическая
Гарантия	2 года
Межповерочный интервал	2 года

Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

Конструктивные исполнения

Конструктивные исполнения датчиков
Конструктивные исполнения узлов коммутации

Конструктивное исполнение/Модель	Выходной сигнал	НСХ	Класс допуска/точность	Схема соединения	Диапазон измеряемых температур, °С
ДТС125Л	Сопротивление	50М, 100М, РТ100, РТ1000	В, С	2-, 3-, 4-проводная	-50...+100
	Сопротивление	50П,100П	A*, В, С	2-, 3-, 4-проводная	-60...+100
	Сопротивление	РТ100, РТ1000	А*	3-, 4-проводная	-30...+100
ДТС125М.И	4…20 мА, 4…20 мА с протоколом HART	50М, 100М	0,5 % 1,0 %	2-проводная	-40...+80
ДТС125М.И	4…20 мА, 4…20 мА с протоколом HART	100П, РТ100	0,25 % 0,5 %	2-проводная	-40...+80
ДТС125М.RS	RS-485	50М, 100М, 100П, РТ100	1,0 %	2- проводная	-40…+85
ДТС125М.МГ	4…20 мА, 4…20 мА с протоколом HART	50М, 100М	1,0%, 0,5%	2-проводная	-40…+80
	4…20 мА, 4…20 мА с протоколом HART	50П,100П РТ100	0,5%, 0,25%	2-проводная	-40…+80
	RS-485	50М, 100М, 50П,100П РТ100	1,0%	2-проводная	-40…+85
ДТС125Л.МГ	Сопротивление	50М, 100М 50П,100П РТ100, РТ1000	A*, В, C	2-, 3-, 4-проводная	-40…+200

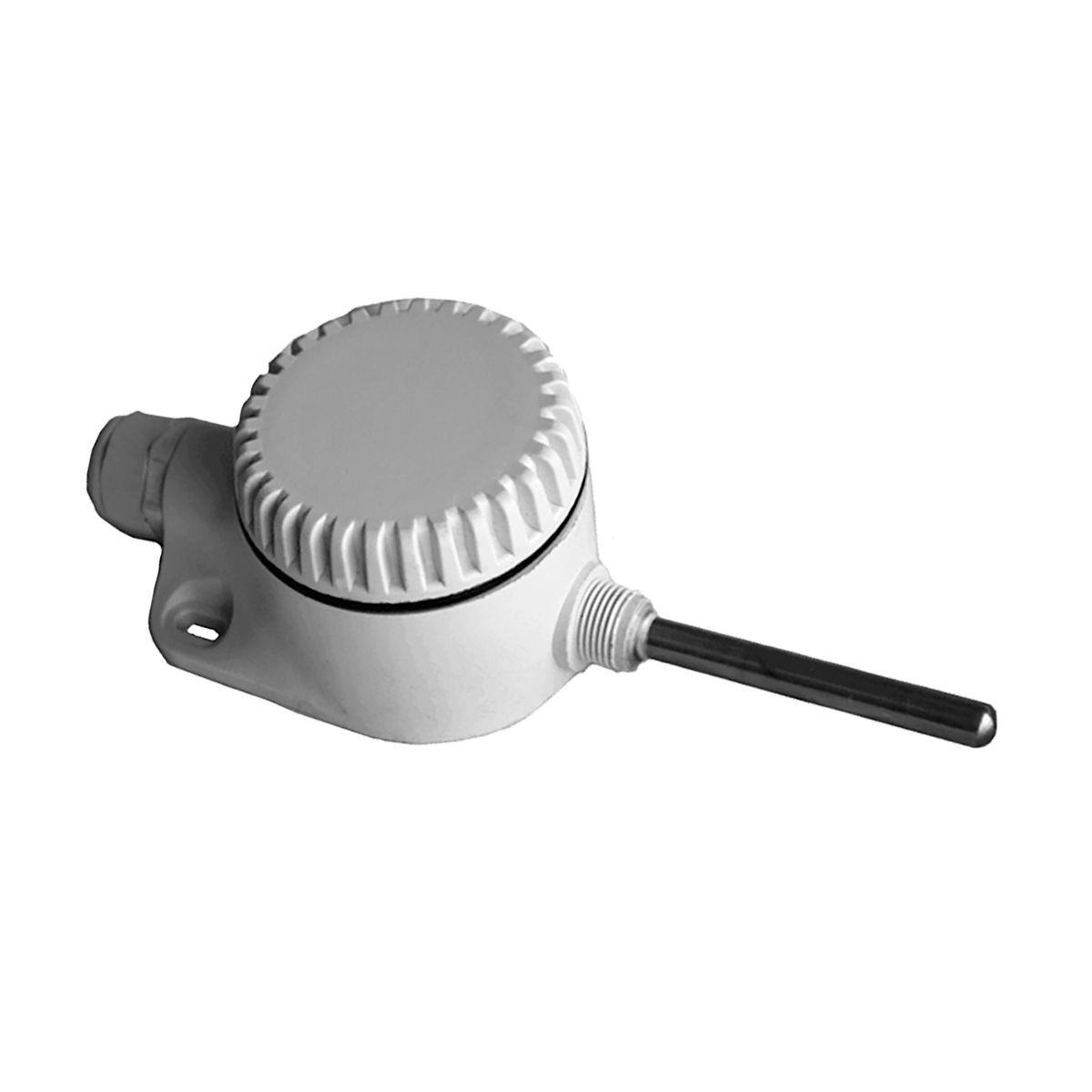

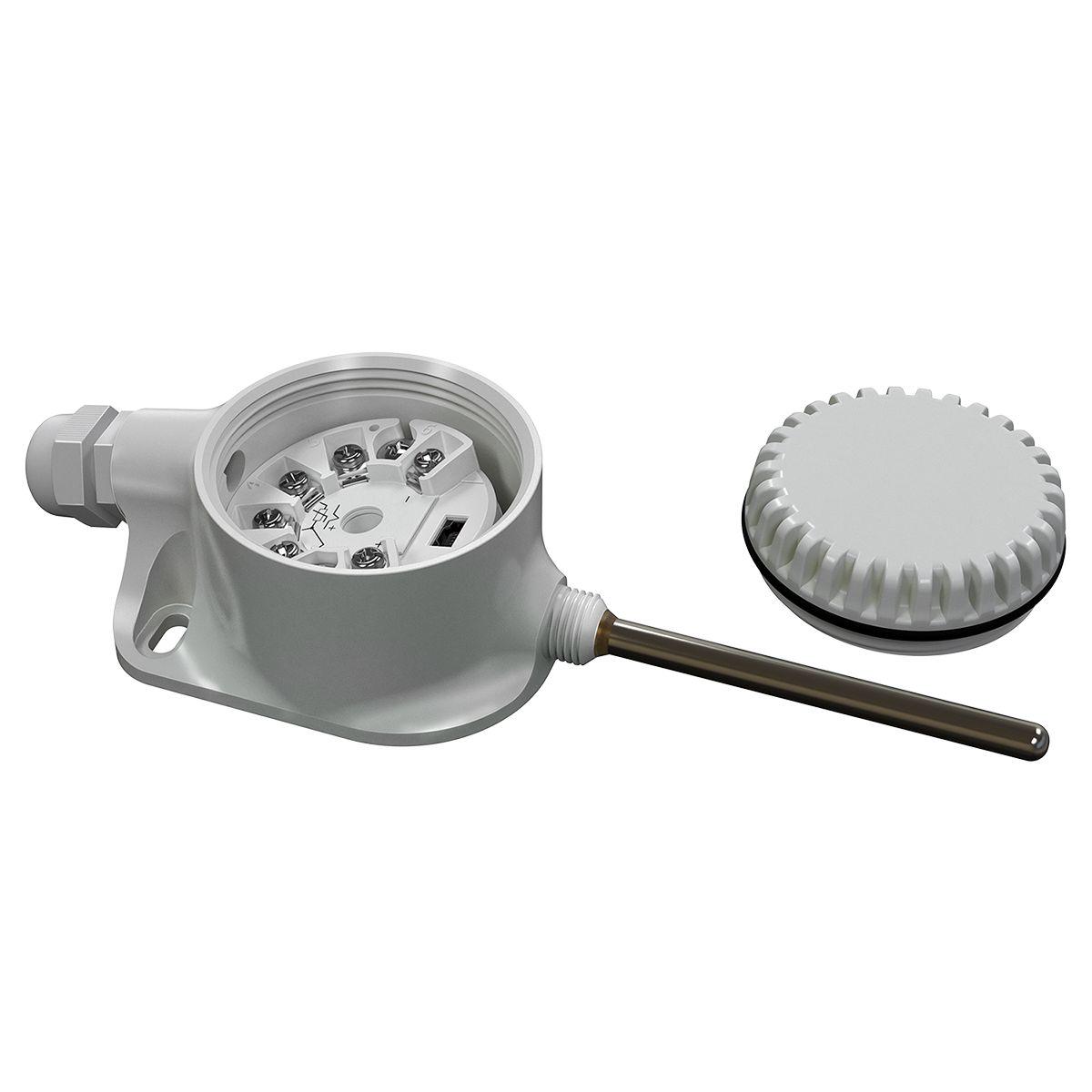

ДТС125Л пластмассовая

ДТС125М.И пластмассовая

ДТС125М.RS

пластмассовая

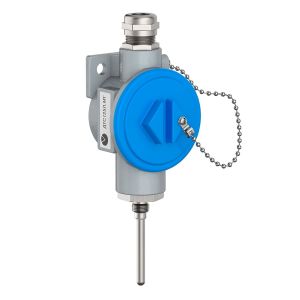

ДТС125Л.МГ

металлическая

ДТС125М.МГ

металлическая

Кабельный ввод М16×1,5

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 6 мм

Диаметр подключаемого кабеля до 8 мм

Диаметр подключаемого кабеля до 6 мм

Примечание: Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2).

Экран для ДТС125Л и ДТС125М выбирается исходя из длины монтажной части датчика

ЭКРАН01 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 60 мм
ЭКРАН02 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 80 мм
ЭКРАН03 для датчика ДТС125Л, ДТС3125 и ДТС125М с длиной монтажной части 100 мм
