ДУ кондуктометрические датчики уровня для открытых резервуаров
Бесплатная доставка от 10 000 руб.
Многоэлектродные кондуктометрические датчики уровня серии ОВЕН ДУ предназначены для контроля уровней жидкости в резервуарах открытого типа.
Отличительные особенности
- 3-, 4-, 5-электродные исполнения длиной 0,5 / 1 / 1,95 / 2,5 / 3 / 3,5 / 4 м.
- Материал электродов: нержавеющая сталь 12Х18Н10Т.
- Гигиенический (пищевой) сертификат.
- Максимальная рабочая температура 85 °С.
- Не предназначены для контроля уровня жидкости, находящейся под давлением.
- При необходимости стержни датчика можно укоротить.
Конструкция. Принцип работы. Применение
Принцип действия кондуктометрического датчика основан на разнице между электропроводностью воздуха и жидкости. Эта разница фиксируется двумя электродами: сигнальным, установленным на необходимом уровне, и общим. Когда поверхность жидкости соприкасается с сигнальным электродом, происходит замыкание между двумя электродами.
Кондуктометрические датчики применяются для измерения уровня как в металлических, так и неметаллических резервуарах.
В металлических резервуарах количество применяемых для измерения сигнальных электродов соответствует числу измеряемых уровней, а общим электродом служит стенка резервуара. В этом случае потребителю следует приобрести датчик с соответствующим количеством электродов (в зависимости от количества сигнализируемых уровней) требуемой длины.
В неметаллических резервуарах количество электродов должно быть на один больше, чем число сигнализируемых уровней, поскольку один из них служит в качестве общего электрода.

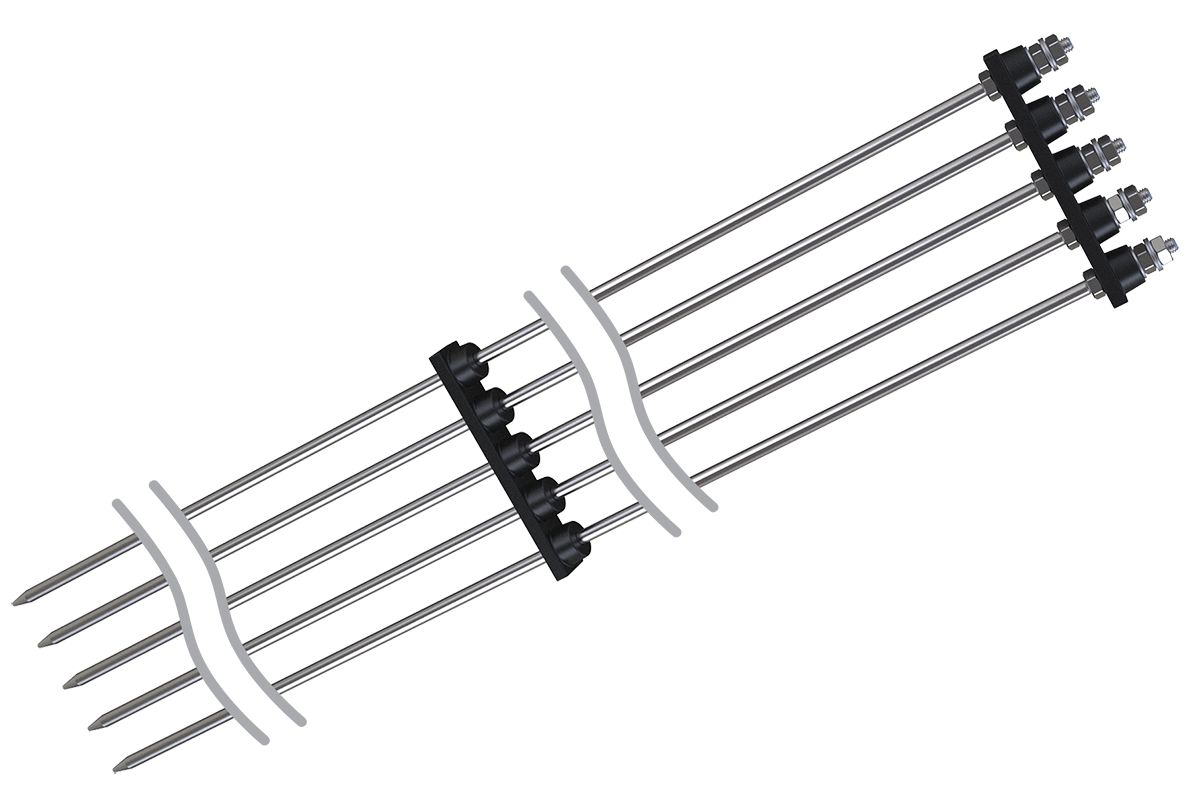

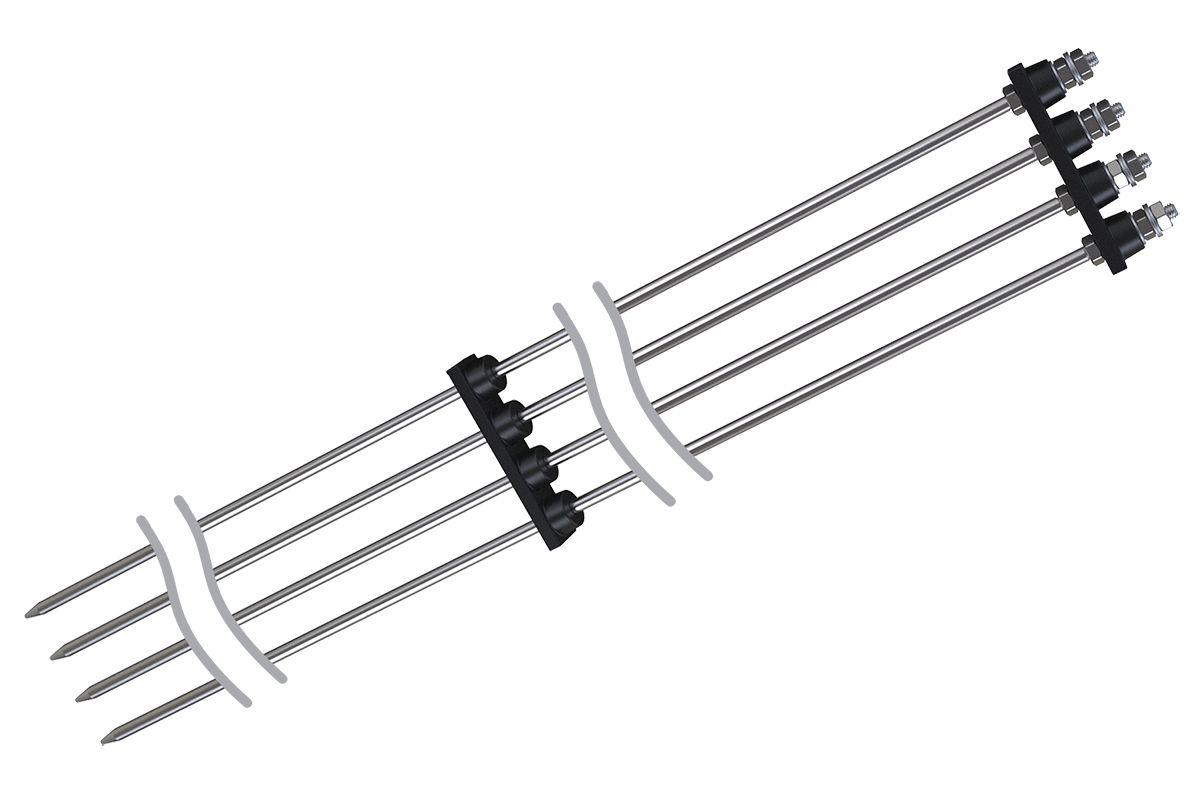

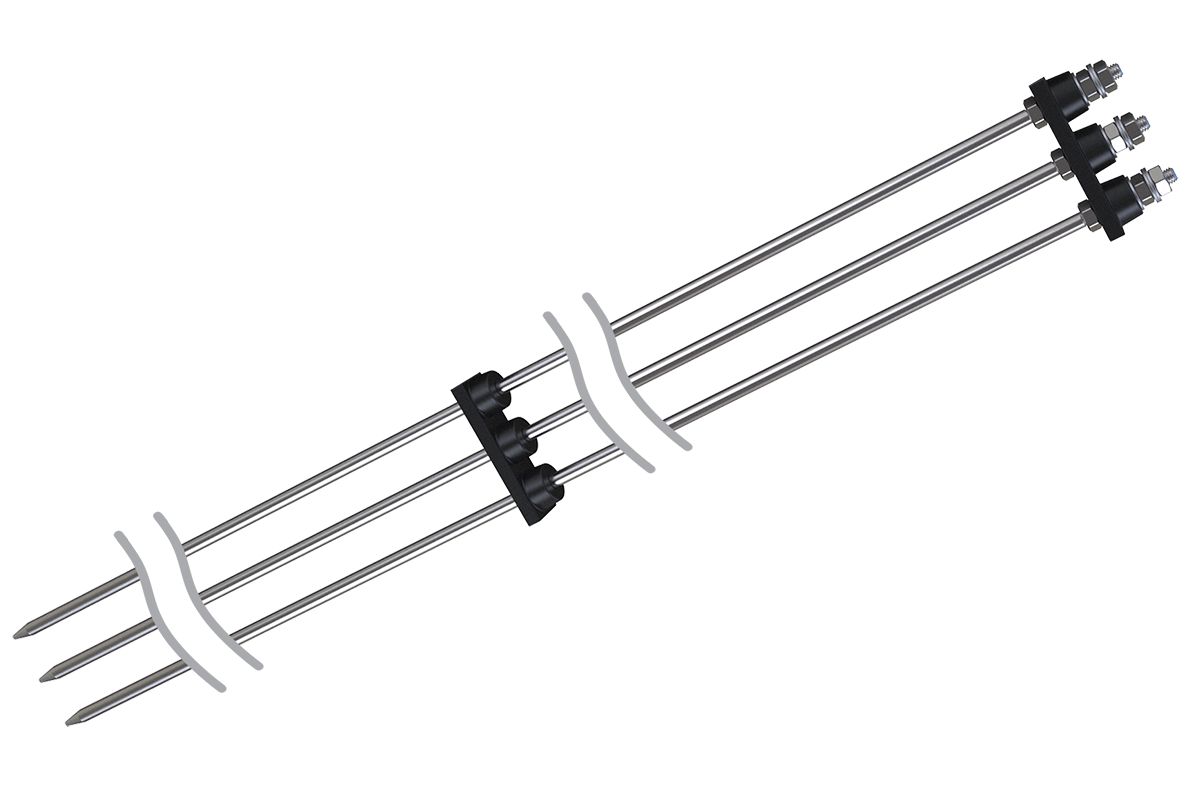

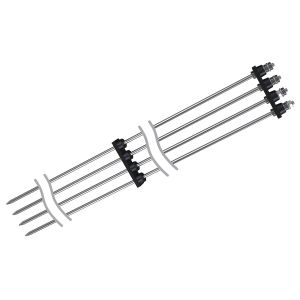

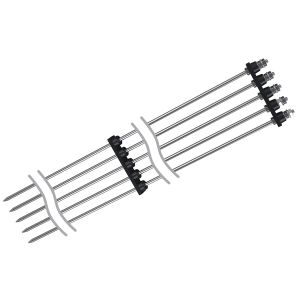

| Тип датчиков и модификация | ДУ.3 | ДУ.4 | ДУ.5 |
| Габаритный чертеж |
| ||
| Количество стержней (электродов) | 3 | 4 | 5 |
| Длина стержней, L | 0,5; 1; 1,95; 2,5; 3; 3,5; 4,0 м | ||
| Присоединительные размеры | H=34 мм | H=45 мм | H=56 мм |
| Материал | Стержнь – сталь нержавеющая 12Х18Н10Т Разделительная пластина – пластик | ||
| Максимальная рабочая температура | 85 °С | ||
| Конструктивные преимущества | Возможность укорачивать длину поставляемых датчиков до требуемой – в зависимости от условий применения | ||
Количество разделительных пластин в зависимости от модификации датчика и длины стержней
| Наименование | Длина стержня, м | Количество разделительных пластин, шт. |
| ОВЕН ДУ.3-0,5 | 0,5 | 2 |
| ОВЕН ДУ.3-1 | 1 | 3 |
| ОВЕН ДУ.3-1,95 | 1,95 | 4 |
| ОВЕН ДУ.3-2,5 | 2,5 | 5 |
| ОВЕН ДУ.3-3 | 3 | 6 |
| ОВЕН ДУ.3-3,5 | 3,5 | 7 |
| ОВЕН ДУ.3-4 | 4 | 8 |
| ОВЕН ДУ.4-0,5 | 0,5 | 2 |
| ОВЕН ДУ.4-1 | 1 | 3 |
| ОВЕН ДУ.4-1,95 | 1,95 | 4 |
| ОВЕН ДУ.4-2,5 | 2,5 | 5 |
| ОВЕН ДУ.4-3 | 3 | 6 |
| ОВЕН ДУ.4-3,5 | 3,5 | 7 |
| ОВЕН ДУ.4-4 | 4 | 8 |
| ОВЕН ДУ.5-0,5 | 0,5 | 2 |
| ОВЕН ДУ.5-1 | 1 | 3 |
| ОВЕН ДУ.5-1,95 | 1,95 | 4 |
| ОВЕН ДУ.5-2,5 | 2,5 | 5 |
| ОВЕН ДУ.5-3 | 3 | 6 |
| ОВЕН ДУ.5-3,5 | 3,5 | 7 |
| ОВЕН ДУ.5-4 | 4 | 8 |
Планка (разделительные пластины)
Планка ДУ.5 служит для фиксации на расстоянии стержней кондуктометрических датчиков ДУ.3, ДУ.4 и ДУ.5.
Планка изготовлена из материала полиэтилен ПЭНД и имеет 5 посадочных отверстий, которые по желанию можно укоротить до требуемого количества отверстий, в зависимости от условий применения.
| Внешний вид | Габаритный чертёж | Наименование |
|
|
| Планка ДУ.5 (100 ШТ) |
| Планка ДУ.5 (50 ШТ) | ||
| Планка ДУ.5 (10 ШТ) |
