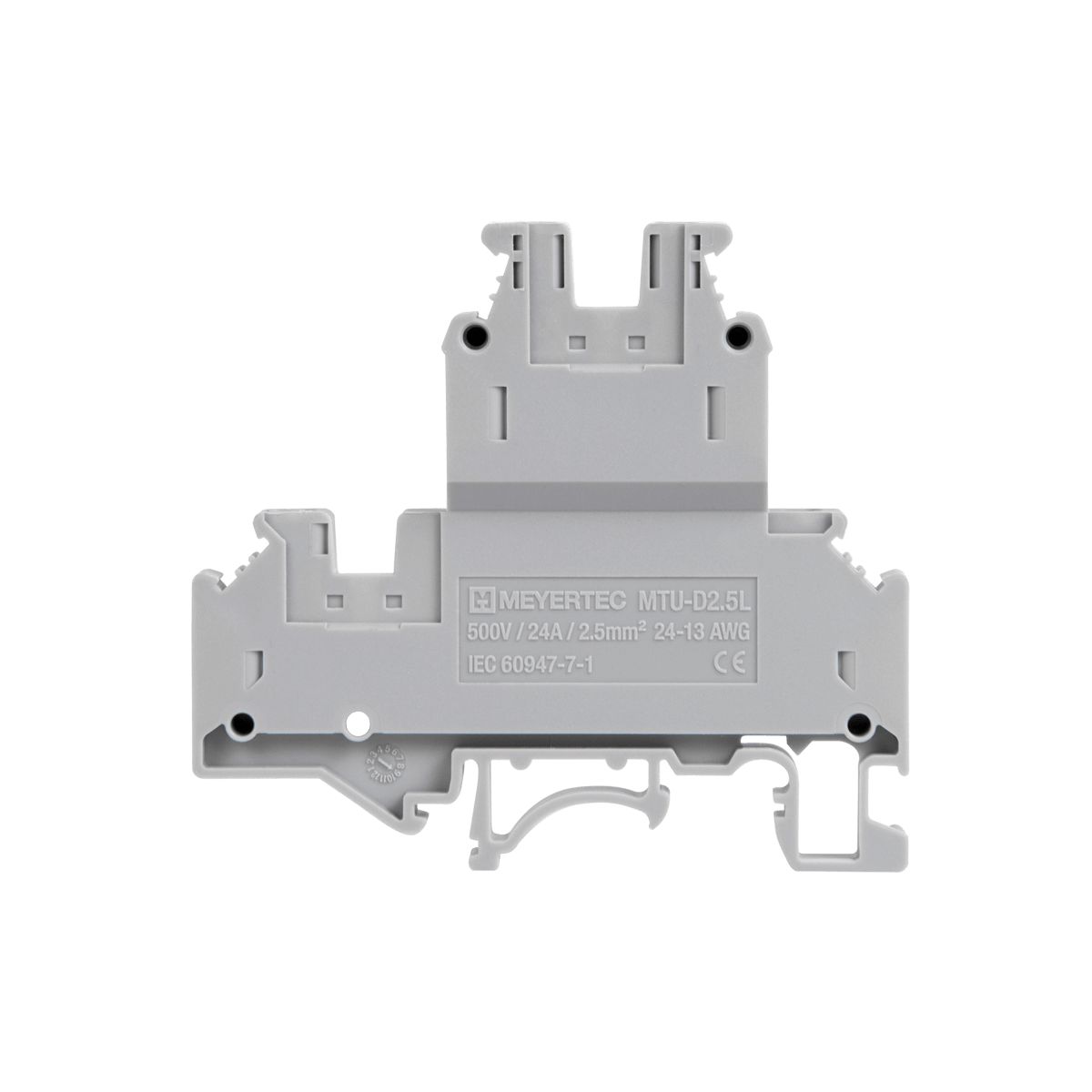

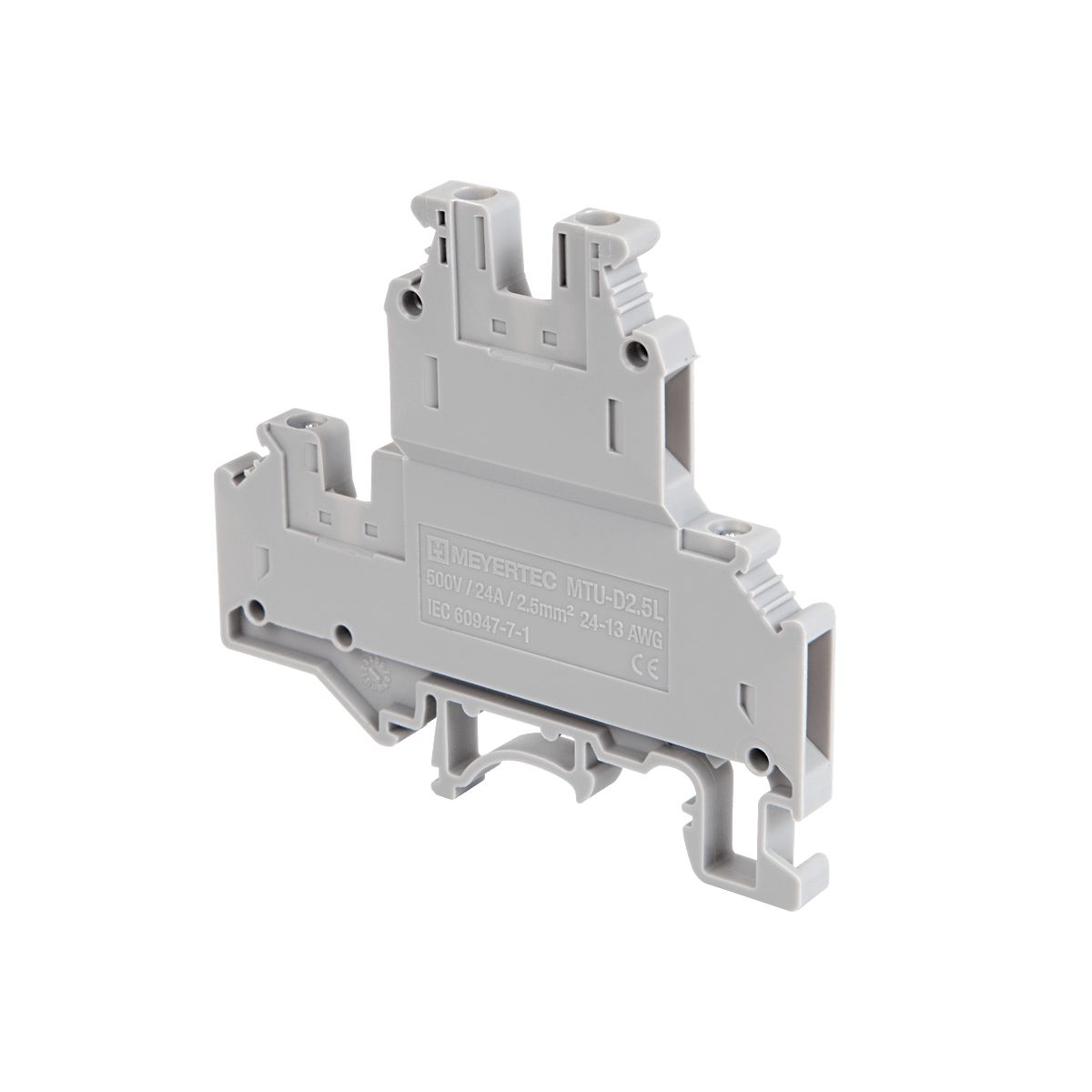

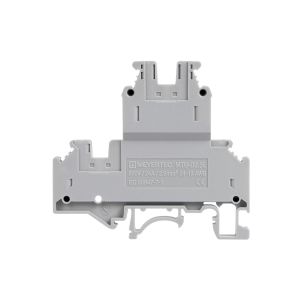

Клемма винтовая двухуровневая удлиненная, 2.5 мм²

Каталог / Клеммы на DIN-рейку

– 3 %

111,02 ₽ 107,69 ₽

Бесплатная доставка от 10 000 руб.

Характеристики товара

Ед.измерения:

шт

Описание
Характеристики
Файлы
Упаковка

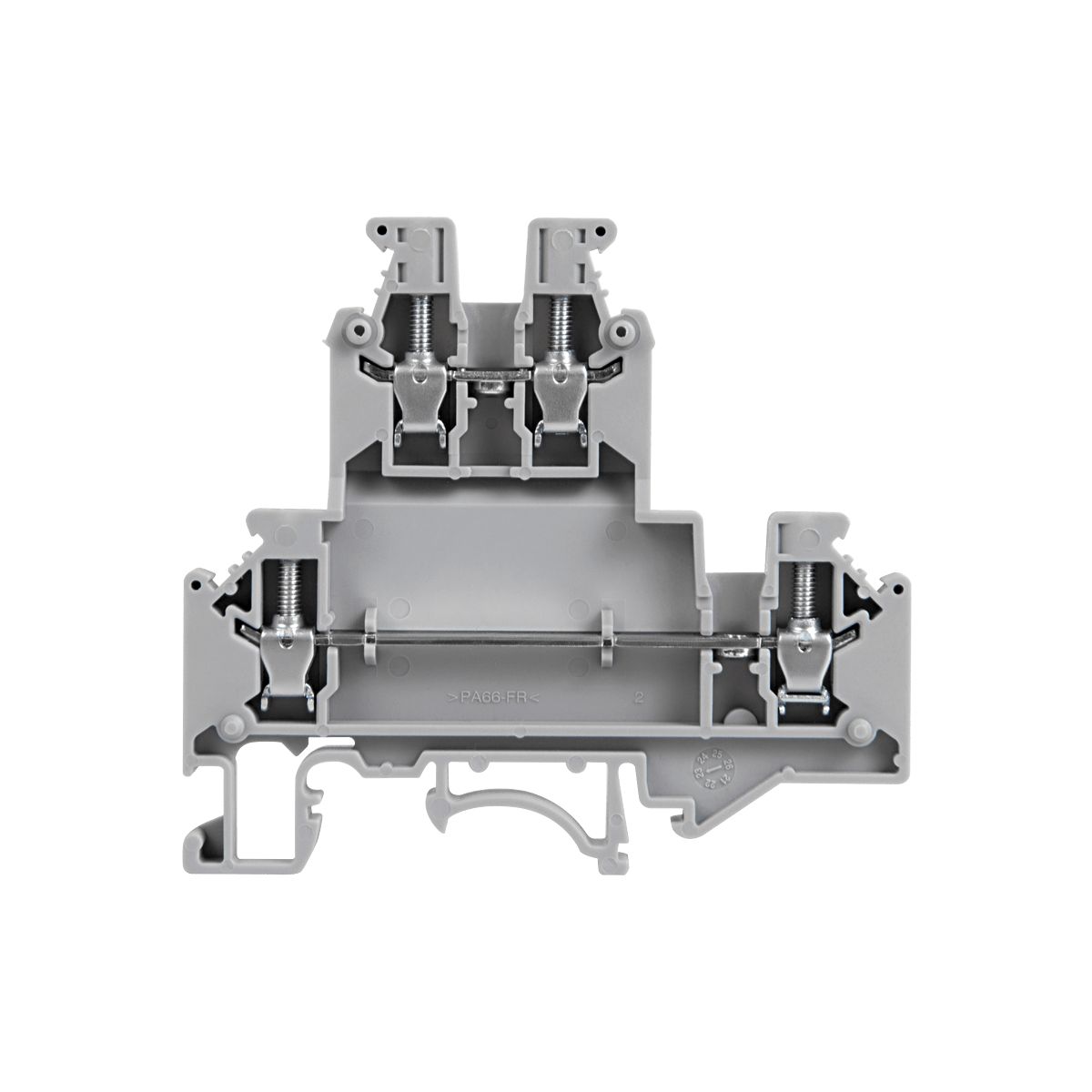

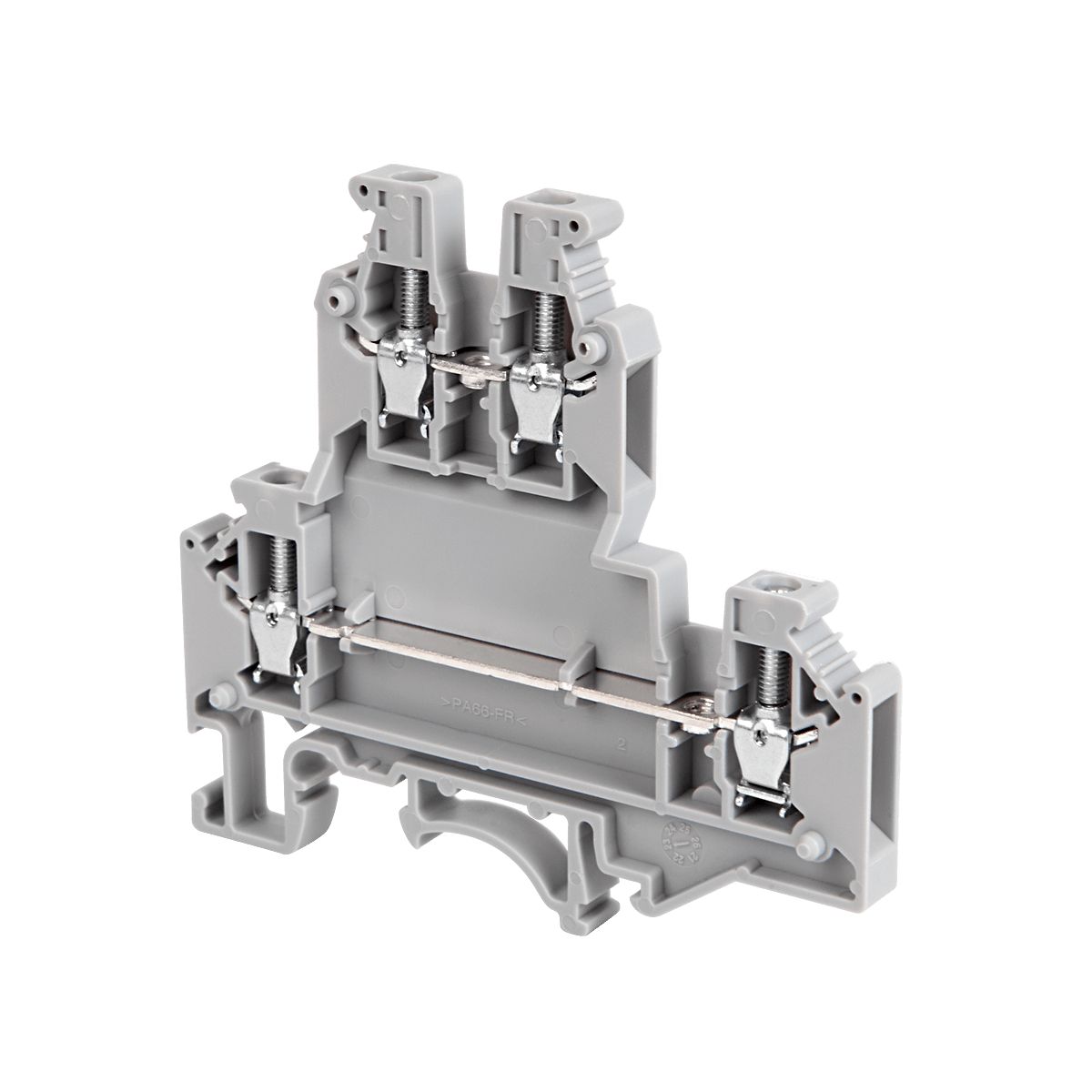

Двухуровневые винтовые клеммы MTU-D2.5L применяются в шкафах автоматики с высокой плотностью монтажа при ограниченном пространстве. Двухуровневые клеммы экономят до 50 % монтажного пространства на DIN-рейке по сравнению с одноуровневыми клеммами. Верхний и нижний уровень имеют канал для установки перемычек.

Преимущества

Гильза из стали с антикоррозийным покрытием
Высокая электропроводность
Универсальное крепление на DIN-рейки различных типов
Корпус клемм из негорючего пластика
Двойной ряд для установки перемычек

Параметр		Значение
Расчетное сечение	мм²	2.5
Номинальное напряжение	В	500
Номинальный ток	А	24
Длина × Ширина × Высота	мм	67.2 x 5.2 x 62
Пиковое (импульсное) напряжение	кВ	6
Тип винтов		M3
Момент затяжки, мин/макс	Нм	0.6-0.8
Тип монтажа (DIN-рейка)		TH 35x7.5 TH 35x15 G 32x15
Подключение по стандарту		IEC 60947-7-1
Длина снятия изоляции	мм	8
Сечение жесткого провода	мм²	0.2…4
Сечение гибкого провода	мм²	0.2…2.5
Сечение гибкого провода с НШВИ	мм²	0.25…1.5
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия на клеммы на DIN-рейку MEYERTEC	Скачать
Отказное письмо на аксессуары для клемм	Скачать

Паспорта и руководства

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Чертежи и 3D модели

3D модель MTU-D2.5L	Скачать
Габаритный чертеж MTU-D2.5L	Скачать

Библиотека EPLAN

Библиотека EPLAN (клеммы на DIN-рейку)

Скачать

Размер единицы, мм	67.2 x 5.2 x62
Вес единицы, грамм	11,8
Количество в групповой упаковке, шт.	12
Размеры групповой упаковки, мм	124 x 70 x 65
Вес групповой упаковки (брутто), грамм	170
Количество в транспортной упаковке, шт.	840
Размеры транспортной упаковки, мм	560 x 380 x 240
Вес транспортной упаковки (брутто), грамм	12760
Индивидуальный штрих-код EAN13	4610095722990
