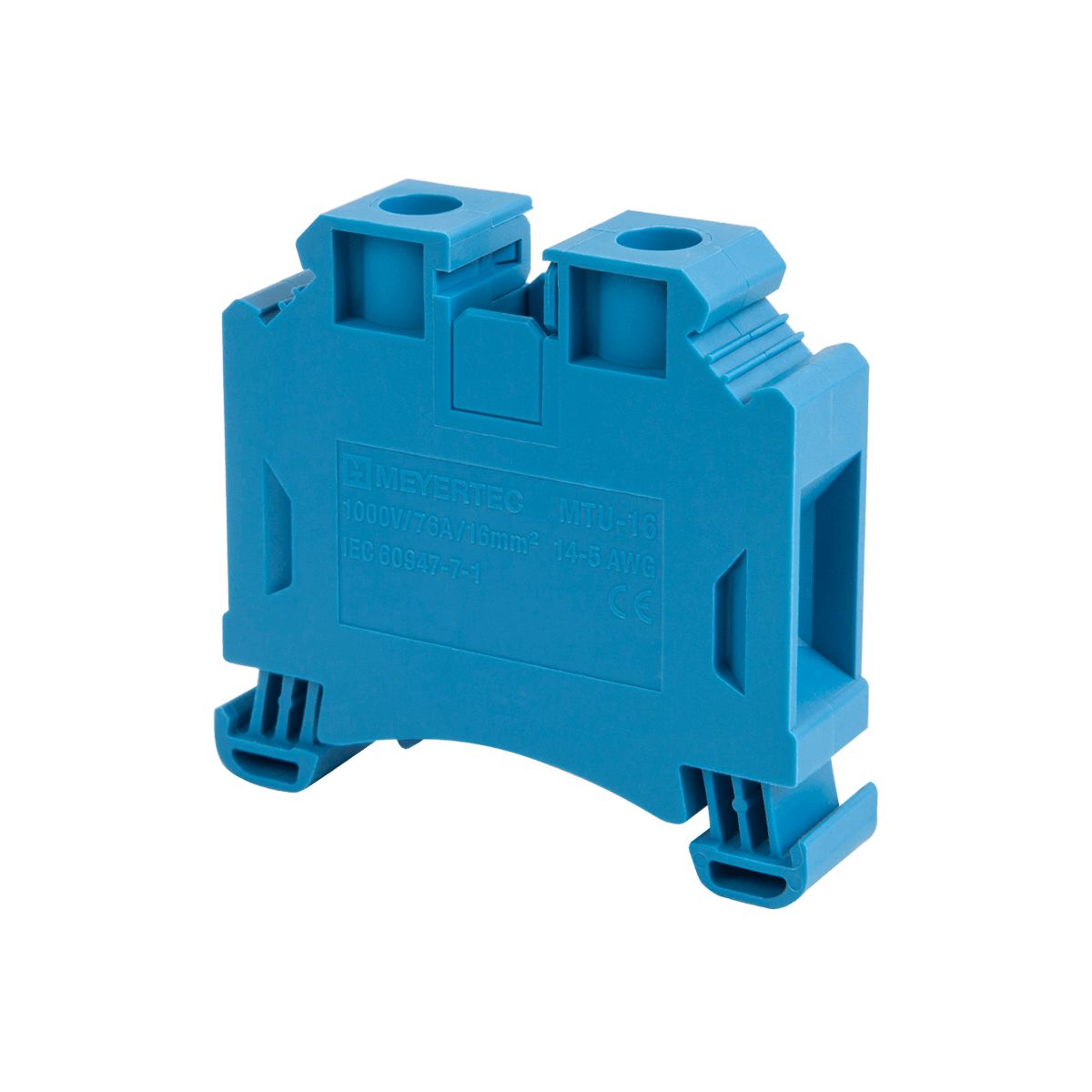

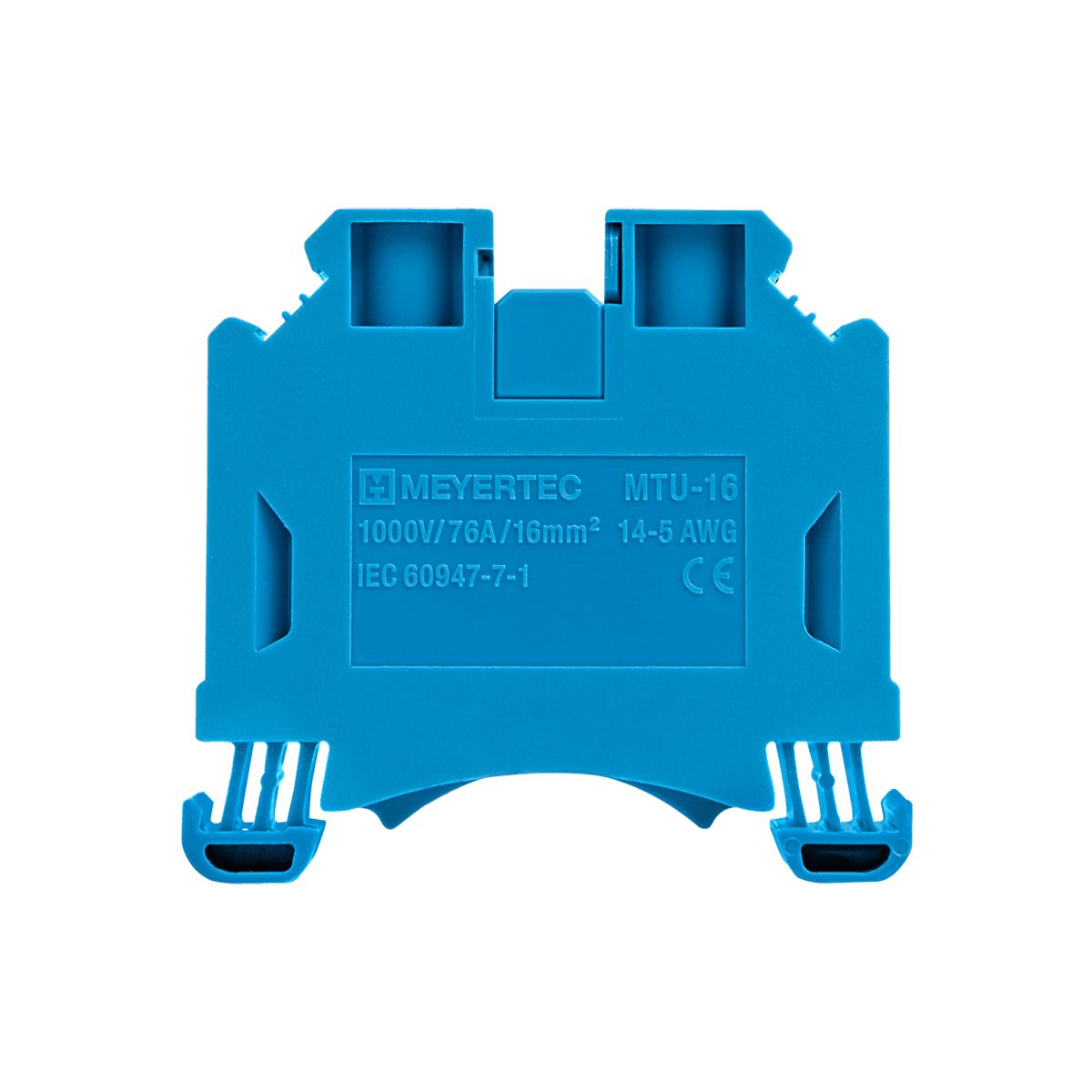

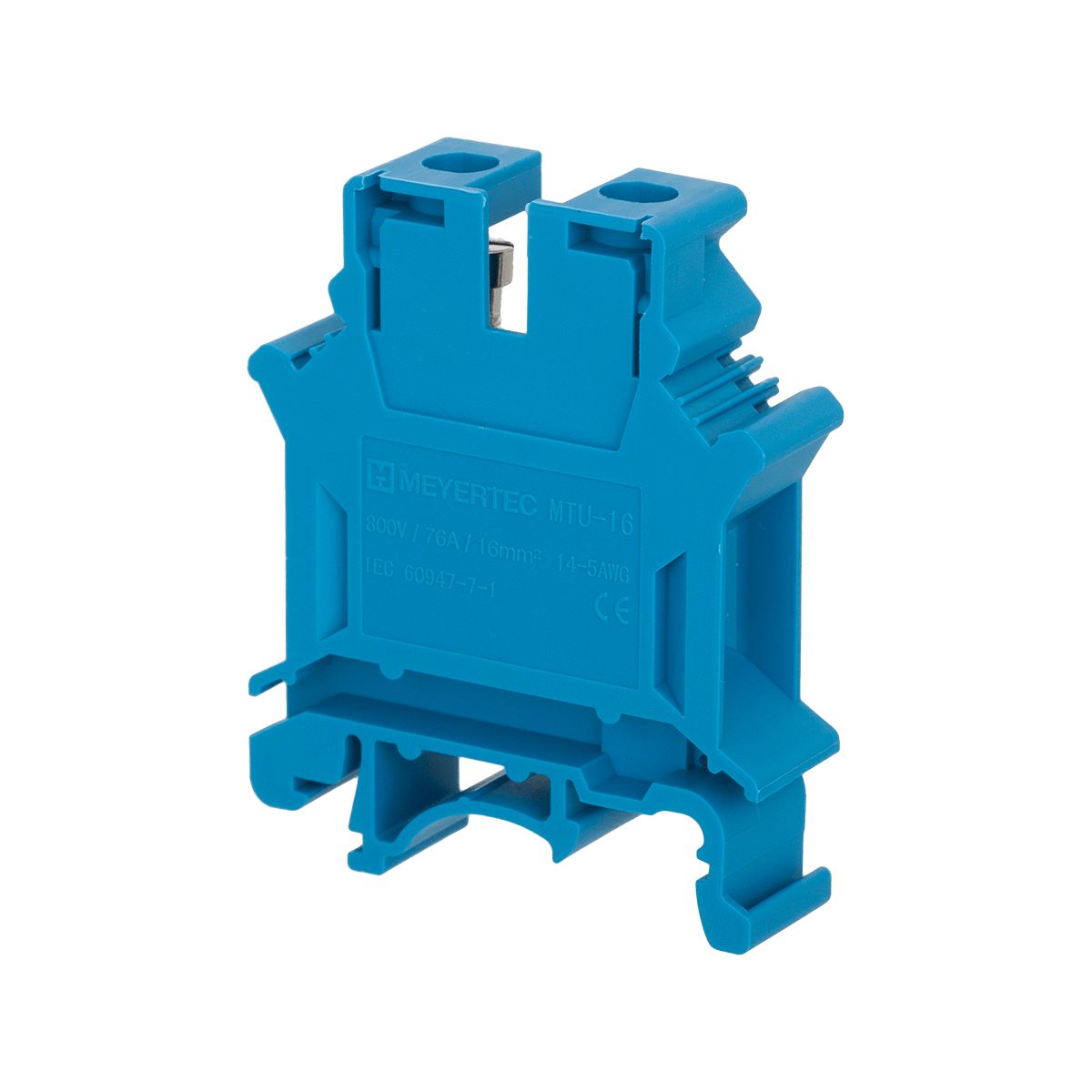

Клемма винтовая проходная, 16 мм², синяя

Каталог / Клеммы на DIN-рейку

– 3 %

180,00 ₽ 174,60 ₽

Бесплатная доставка от 10 000 руб.

Характеристики товара

Ед.измерения:

шт

Описание
Характеристики
Файлы
Упаковка

Одноуровневые винтовые клеммы MTU-16BL – простой и удобный способ подключения устройств в шкафах автоматики. Клеммы MTU-16BL предназначены для проводников сечением 16 мм².

Клеммы синего цвета рекомендуется использовать для подключения нулевых проводников.

Преимущества

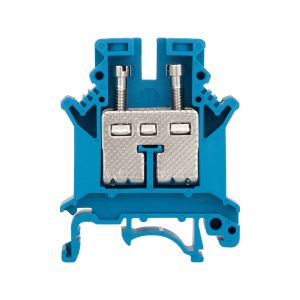

Гильза из стали с антикоррозийным покрытием
Высокая электропроводность
Закрытая конструкция не требует применения торцевой заглушки
Корпус клемм из негорючего пластика
Широкий ассортимент аксессуаров и маркировок

Параметр		Значение
Расчетное сечение	мм²	16
Номинальное напряжение	В	1000
Номинальный ток	А	76
Длина × Ширина × Высота	мм	52 × 12.2 × 48
Пиковое (импульсное) напряжение	кВ	9.8
Тип винтов		M4
Момент затяжки, мин/макс	Нм	1.5-1.8
Тип монтажа (DIN-рейка)		TH (TS) 35x7.5 TH (TS) 35x15
Подключение по стандарту		IEC 60947-7-1
Длина снятия изоляции	мм	12
Сечение жесткого провода	мм²	1.5…25
Сечение гибкого провода	мм²	1.5…16
Сечение гибкого провода с НШВИ	мм²	1.5…16
Материал изоляции		PA66
Температура эксплуатации		от -40 до +100 ℃

Сертификаты и декларации

Сертификат соответствия на клеммы на DIN-рейку MEYERTEC	Скачать
Отказное письмо на аксессуары для клемм	Скачать

Паспорта и руководства

Руководство по эксплуатации для винтовых клемм и аксессуаров MTU

Скачать

Чертежи и 3D модели

3D модель MTU-16BL	Скачать
Габаритный чертеж MTU-16BL	Скачать

Библиотека EPLAN

Библиотека EPLAN (клеммы на DIN-рейку)

Скачать

Размер единицы, мм	42.5 x 12.2 x 54
Вес единицы, грамм	22,4
Количество в групповой упаковке, шт.	10
Размеры групповой упаковки, мм	124 x 70 x 65
Вес групповой упаковки (брутто), грамм	253
Количество в транспортной упаковке, шт.	700
Размеры транспортной упаковки, мм	560 x 380 x 240
Вес транспортной упаковки (брутто), грамм	18530
Индивидуальный штрих-код EAN13	4610095723089
