Монтажные колодки предназначены для установки реле на стандартную DIN-рейку или плоскость. Иногда к колодкам дополнительно можно использовать аксессуары:

пластиковый держатель – для фиксации реле и защиты от выпадения в условиях вибрации;
модуль индикации – для индикации работы реле.

	PYF-02MN PYF-02MN/LN24VDC PYF-02MN/LM220VAC	PYF-03NS	PYF-04MEP	PYF-04MP

Совместимость	Серия реле MN	Серия реле NS	Серия реле MEP	Серия реле MP
Номинальный ток	10 А	12 А	12 А	10 А
Номинальное напряжение	300 В
Электрическая прочность изоляции между контактами	2500 В переменного тока
Сечение подключаемого проводника	0,5…2,5 мм²
Тип зажимов	винтовые
Температура эксплуатации	-40…+60 °С	-40…+65 °С	-40…+85 °С
Относительная влажность воздуха, без конденсации, не более	85 %
Ширина колодки	15,8 мм	42,7 мм	50 мм	30 мм
Масса	45,2 г	46,8 г	83,2 г	47,4 г

Цоколевка

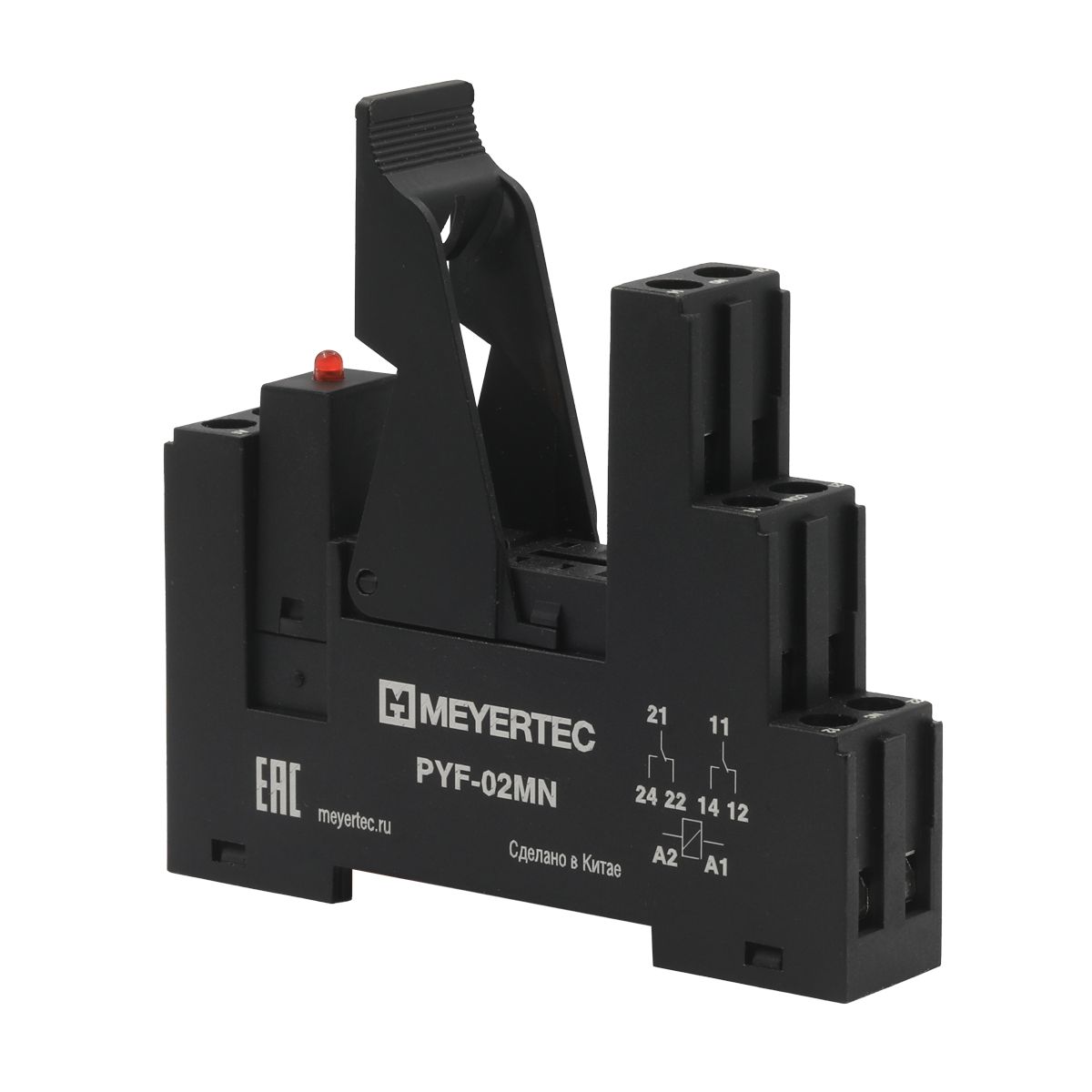

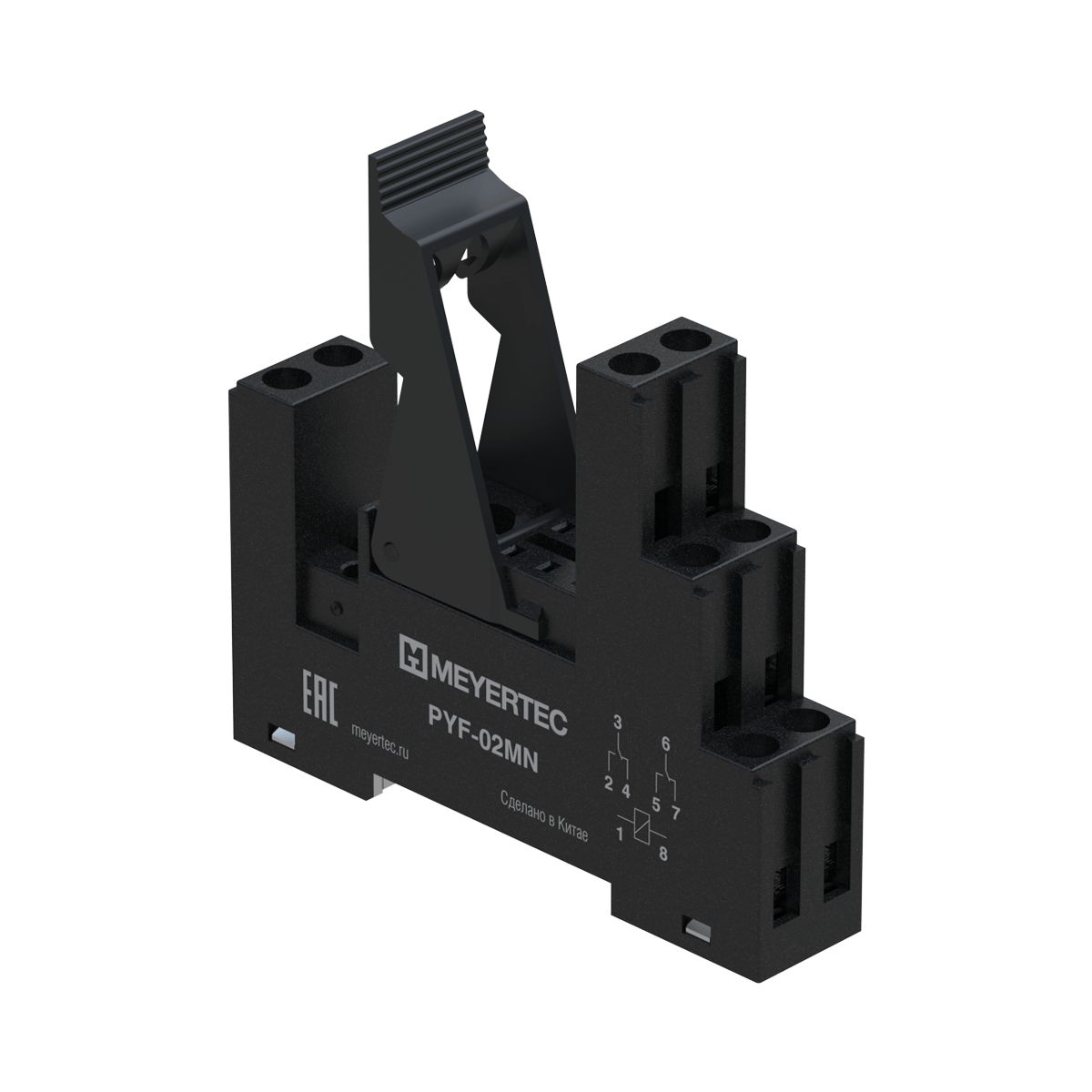

PYF-02MN,
PYF-02MN/LN24VDC,
PYF-02MN/LM220VAC

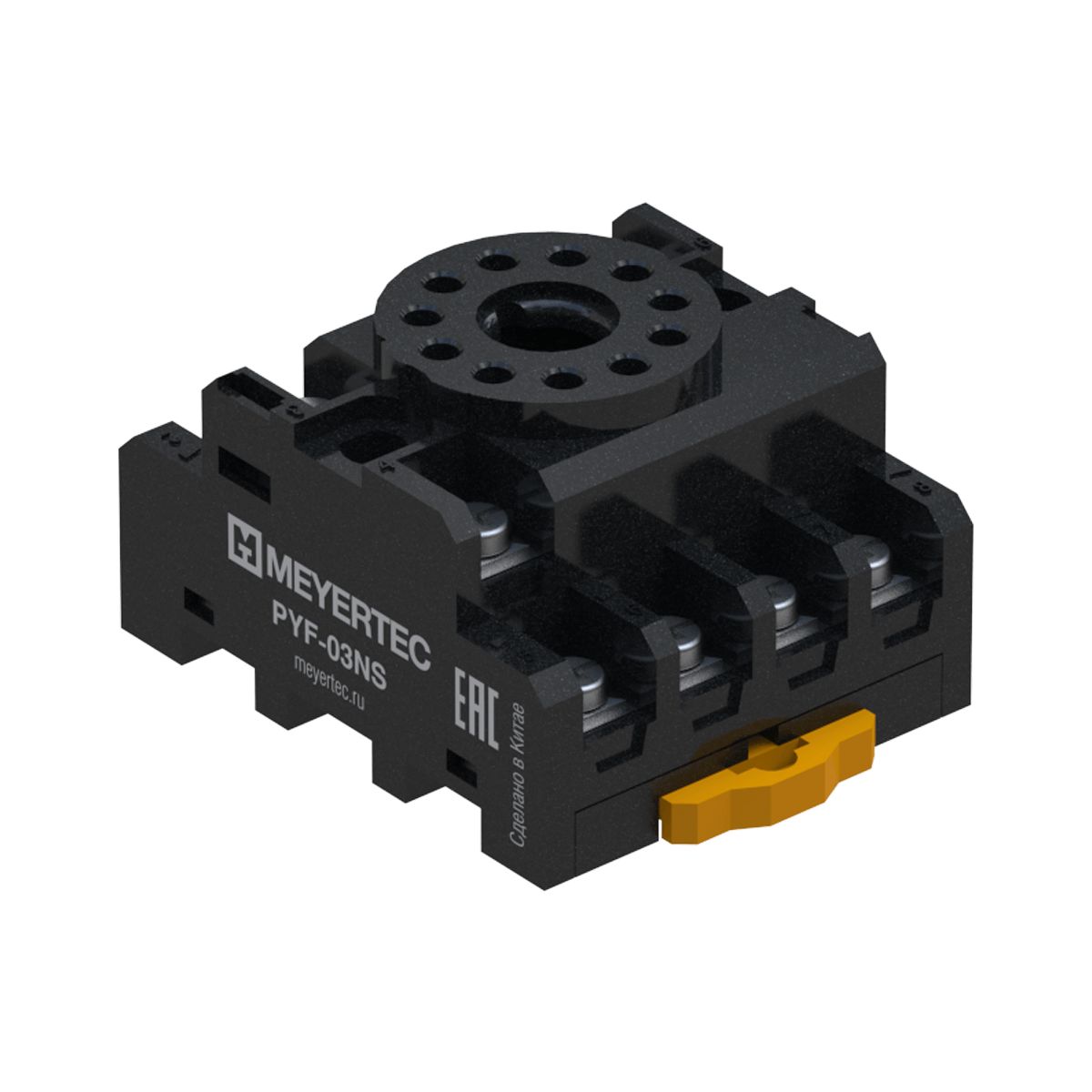

PYF-03NS

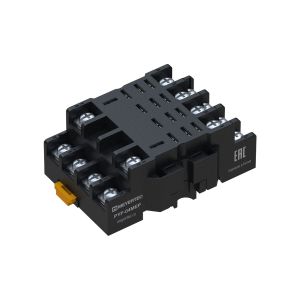

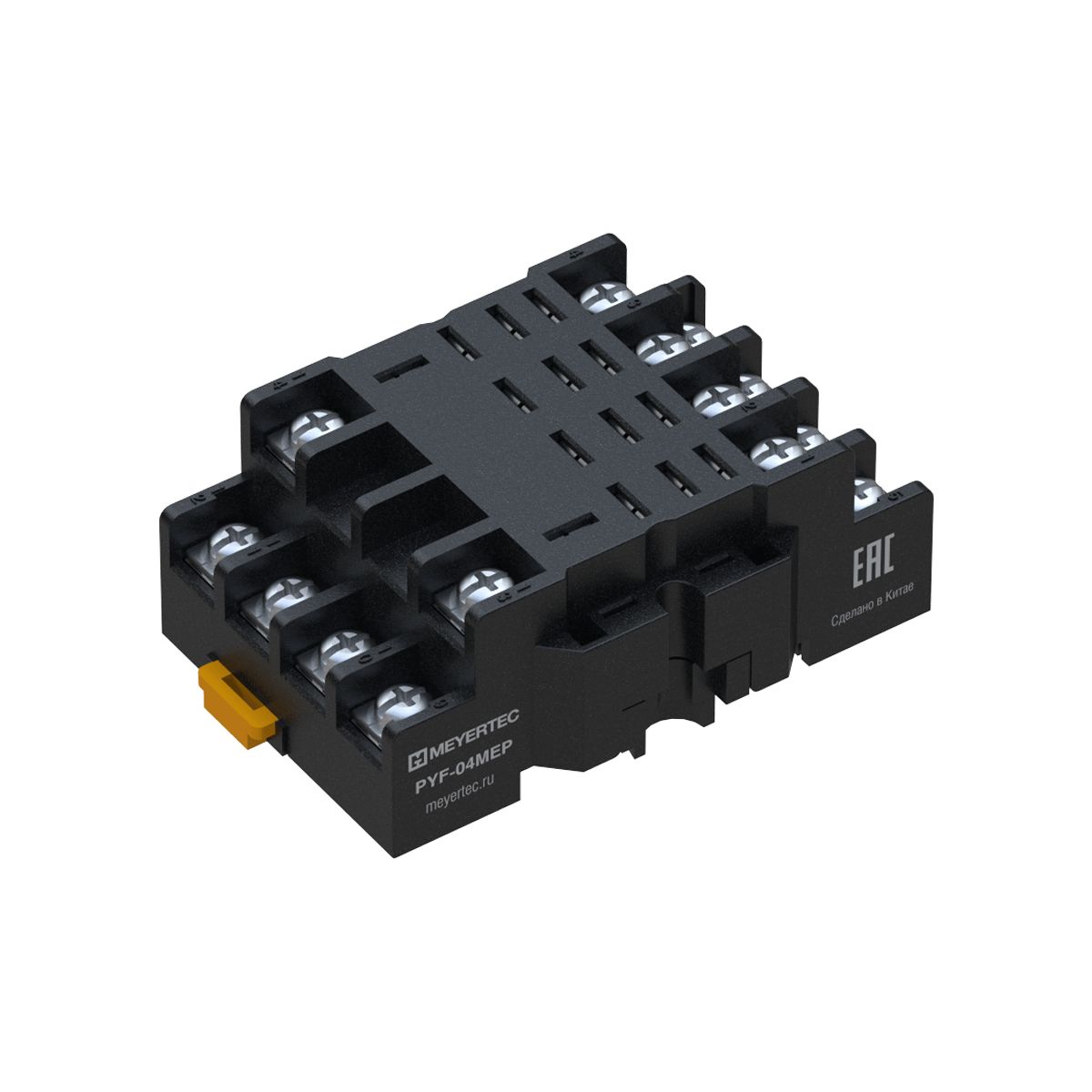

PYF-04MEP

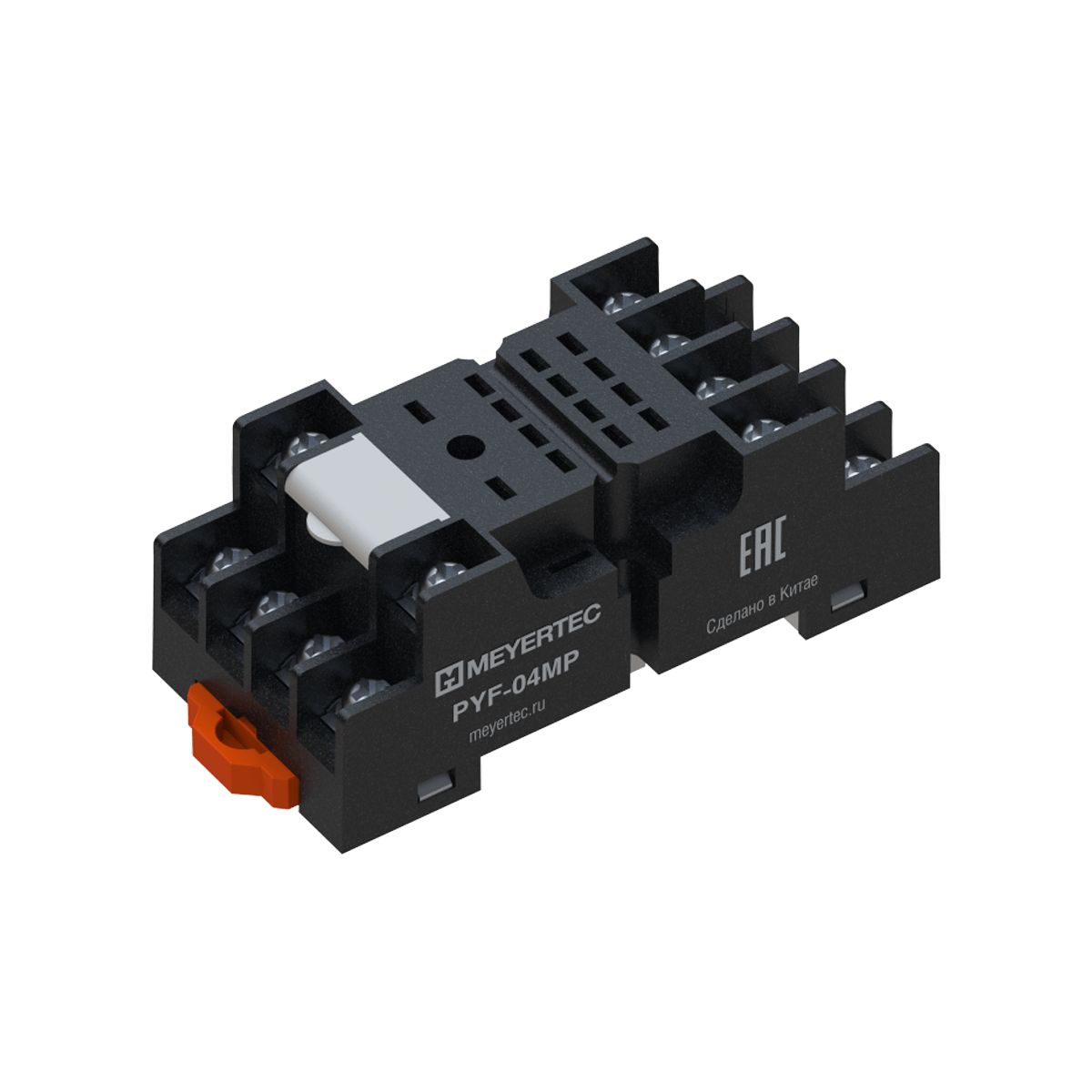

PYF-04MP

Документация

Руководство по эксплуатации PYF-ХХ-X

Сертификаты

Декларация о соответствии PYF-ХХ-X

Дополнительные материалы

Схема для индикаторов PYF-02MN/LM24VDC и PYF-02MN/LM220VAC
