КосМастер – блок для управления установками обратного осмоса

Каталог / Контрольно-измерительные приборы / Для водоподготовки

– 3 %

24 705,00 ₽ 23 963,85 ₽

Бесплатная доставка от 10 000 руб.

Описание
Характеристики
Файлы

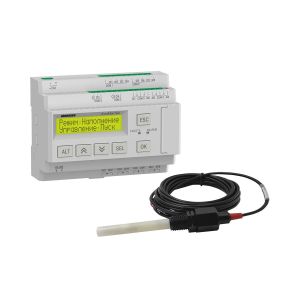

КосМастер – блок с готовыми алгоритмами для управления установками обратного осмоса с датчиками электропроводности в комплекте. Предназначен для применения в бытовых и промышленных системах. Прибор обеспечивает защиту системы от аварийных ситуаций, контролирует качество воды, управляет исполнительными механизмами.

КосМастер выпускается в четырех модификациях:

00 – для самостоятельной прошивки.
01 – управление установкой обратного осмоса с контролем электропроводности в линии чистой воды.
02 – управление установкой обратного осмоса с контролем электропроводности в линии исходной и чистой воды.
03 – управление установкой обратного осмоса с контролем электропроводности в линии исходной воды, чистой воды и в накопительной емкости.

Прибор поставляется в комплекте с датчиками электропроводности, количество датчиков определяется номером алгоритма (прибор с алгоритмом 00 поставляется без датчиков проводимости).

Преимущества автоматического управления установкам обратного осмоса

Технические характеристики

Наименование	Значение
	КосМастер-230.Х	КосМастер-24.Х
Диапазон напряжения питания	~94…264 В (ном.~230 В)	=19…30 В (ном.=24 В)
Потребляемая мощность, не более	17 ВА	7 Вт
Встроенный блок питания	=24 В	–
Дискретные входы
Тип датчика	Механические коммутационные устройства
Номинальное напряжение питания	24 В
Датчики электропроводности
Материал	ABS
Константа электрода	1,0
Температурная компенсация	NTC10K
Рабочая температура	0…50 ℃
Рабочее давление	0..0,5 МПа
Диапазон измерения	MT-TDS1: 0…2000 мкСм/См
	MT-TDS2: 0…4000 мкСм/См
Резьба	½ NPT
Длина кабеля	5 метров
Аналоговые входы
Тип датчика	0...300 кОм, 0…10 В, 4…20 мА, РТС, NTC
Предел основной приведенной погрешности для:
сопротивлений 0...150 кОм, не более	±1,0%
сопротивлений 150...300 кОм, не более	±2,0%
датчиков NTC и PTC, не более	±1,5%
сигналов 4...20 мА, 0...10 В, не более	±0,5%
Кондуктометрические входы
Диапазон измерения электропроводности	0...4000 мкСм/см
Предел основной приведенной погрешности для:
электропроводности 0...2000 мкСм/ см, не более	±1,5%
электропроводности 2000...4000 мкСм/см, не более	±2,5%
Тип схемы измерения	двухэлектродная
Дискретные выходы
Допустимый ток нагрузки, не более	5 А (переменный ток) 3 А (постоянный ток)
Гальваническая развязка	Индивидуальная
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)
Габаритные размеры	123×90×58 мм
Степень защиты корпуса по ГОСТ 14254-2015	IP20

Схемы подключения

Схема подключения КосМастер-Х.01

Схема подключения КосМастер-Х.02

Схема подключения КосМастер-Х.03

Условные обозначения

Р.вх – реле давления на входе системы

Ур.Низ – дискретный датчик нижнего уровня в накопительной емкости

Ур.Верх – дискретный датчик верхнего уровня в накопительной емкости

ДСХ – датчик сухого хода

Рм – реле максимального аварийного давления

Рнас.нд – реле давления за насосом НД

РЦ – дискретный сигнал разрешения работы насосов

Пуск/Стоп – кнопка Пуск/Стоп

Электропр.1 – кондуктометрический датчик проводимости в линии исходной воды

Электропр.2– кондуктометрический датчик проводимости в линии чистой воды

Электропр.3 – кондуктометрический датчик проводимости в накопительной емкости

Т1 – температурная компенсация для датчика проводимости в линии исходной воды

Т2 – температурная компенсация для датчика проводимости в линии чистой воды

Т3 – температурная компенсация для датчика проводимости в накопительной емкости

Кл.Впуск – клапан впускной

Кл.Сброс – сбросной клапан

Кл.Слив1 – сливной клапан в линии чистой воды

Кл.Слив2 – сливной клапан из накопительной емкости

Н1 НД – насос низкого давления

Н2 ВД – насос высокого давления

Н3 ДН – насос дозирующего давления

Ав.Общ – сигнал общей аварии

Рчист – аналоговый датчик давления в линии чистой воды

Документация

Руководство по эксплуатации (краткое) КосМастер-Х.01

Руководство по эксплуатации (краткое) КосМастер-Х.02

Руководство по эксплуатации (краткое) КосМастер-Х.03

Руководство по эксплуатации КосМастер

Сертификаты

Декларация о соответствии КосМастер

ПО

Owen Configurator
