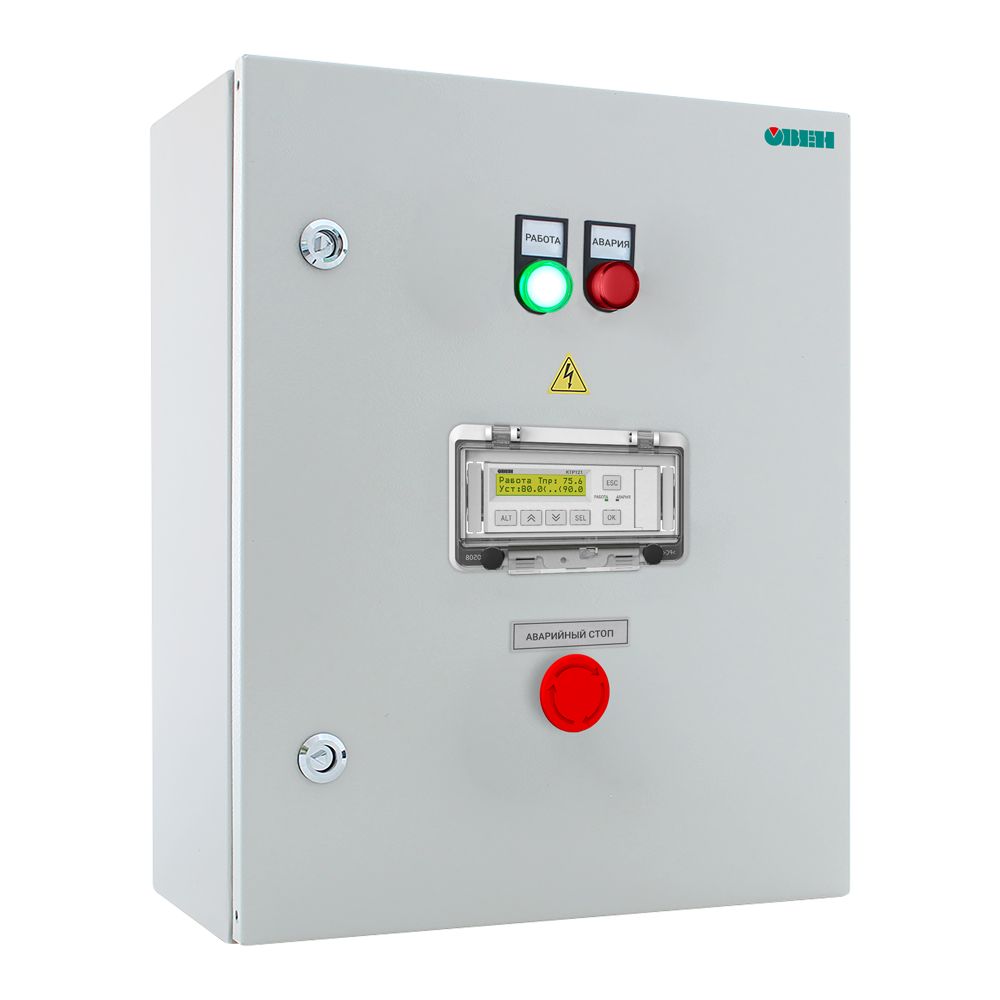

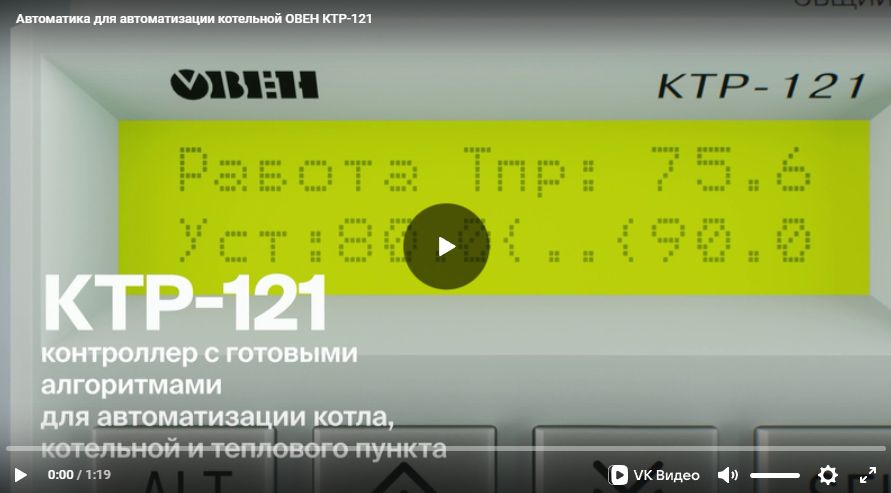

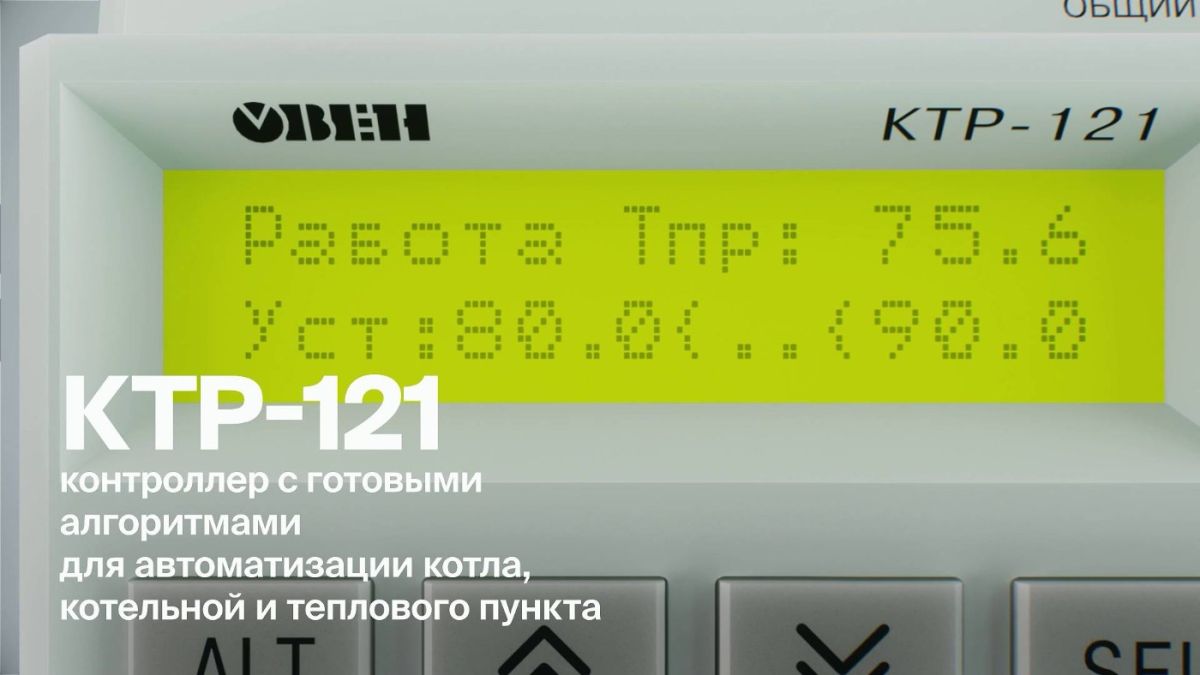

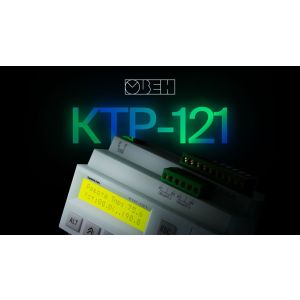

КТР-121 контроллер для автоматического управления котельной

S3 – сигнал аварии горелки котла

В4 – подтверждение розжига горелки

PDS – датчик перепада давления

РS – реле давления в котле

FS – реле протока теплоносителя через котел

Рп – датчик давления в подающем трубопроводе

Тп – датчик температуры в подающем трубопроводе

Тоб – датчик температуры в обратном трубопроводе

Туг – датчик температуры уходящих газов

КП – клапан протока

НРЦ – насос рециркуляции

НК – котловой насос

К1 – К3 – промежуточные реле

Т1, Т2 – запрос на розжиг горелки

Т6, Т7 – первая ступень горелки

Т6, Т8 – вторая ступень горелки

Т6, Т7, Т8 – модуляция горелки

Т9, Т11 – третья ступень горелки

Ав.общ – лампа общей аварии

S3 – сигнал аварии горелки

В4 – подтверждение розжига горелки

Тп – датчик температуры в общем трубопроводе

Тн – температура наружного воздуха

Рп – датчик давления в общем трубопроводе

К1 – К12 – промежуточные реле

Т1Т2 – запрос на розжиг горелки

Т6Т7 – первая ступень горелки

Т6Т8 – вторая ступень горелки

Т6Т7Т8 – модуляция горелки

Т9Т11 – третья ступень горелки

Ав.общ – лампа общей аварии

S3 – сигнал аварии горелки (НО или НЗ)

В4 – подтверждение розжига горелки

РS1(2) – реле давления в котле 1(2)

Тобщ – датчик температуры теплоносителя в общем трубопроводе

Тн – температура наружного воздуха

Тп1(2) – температура котла 1(2)

К1 – К6 – промежуточные реле

Т1Т2 – запрос на розжиг горелки

Т6Т7 – первая ступень горелки

Т6Т7Т8 – модуляция горелки

Т9Т11 – третья ступень горелки

PDS К1(2) – PDS насосов циркуляции 1(2)

FS 1(2) –  проток через котел 1(2)

PS 1(2) – давление в топке котла 1(2)

Блок К1(2) – блокировка котла 1(2)

НЦ 1(2) К1/НЦ1(2) – циркуляционный насос 1(2), котла 1/насос сетевой 1(2)

НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2

НРЦ К1(2) – насос рециркуляции котла 1(2)

S3 – сигнал аварии горелки (НО или НЗ)

В4 – подтверждение розжига горелки

РS1(2) – реле давления в котле 1(2)

Тобщ – датчик температуры теплоносителя в общем трубопроводе

Тн – температура наружного воздуха

Тп1(2) – температура котла 1(2)

К1 – К6 – промежуточные реле

Т1Т2 – запрос на розжиг горелки

Т6Т7 – первая ступень горелки

Т6Т7Т8 – модуляция горелки

Т9Т11 – третья ступень горелки

Ав. К – авария котлов

Ав. Кон – авария контуров

PDS К1(2) – PDS насосов циркуляции 1(2)

НК 1(2) – подтверждение работы насосов контура 1(2)

PS 1(2) – давление в топке котла 1(2)

Старт/Стоп К1(2) – старт/стоп контура 1(2)

НЦ 1(2) К1 – циркуляционный насос 1(2) котла 1

НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2

КЗР1(2) откр. –  сигнал открыть КЗР контура 1(2)

КЗР1(2) закр. –  сигнал закрыть КЗР контура 1(2)

PDS НС – датчик перепада давления на группе сетевых насосов

PDS НП – датчик перепада давления на группе насосов подпитки

Ав.останов – кнопка аварийного останова котельной

РS – датчик реле давления (прессостат) для работы подпитки

НС – сетевой насос

НП – насос подпитки

НРЦ – сетевой насос рециркуляции

КП – клапан системы подпитки

Тп – датчик температуры в общем трубопроводе

Тн – температура наружного воздуха

Тоб – температуры в обратном трубопроводе

Рп – датчик давления в общем трубопроводе

Ав.общ – лампа общей аварии

Пожар – сигнал от датчика пожарной безопасности (НЗ)

Взлом – сигнал от датчика проникновения в помещение (НЗ)

Рг min – реле минимального давления газа (НЗ)

Рг max – реле максимального давления газа (НЗ)

СО – датчик загазованности угарным газом II порог (НЗ)

СН – датчик загазованности метан II порог (НЗ)

PDS НС – датчик перепада давления на сетевом насосе

PDS НП – датчик перепада давления на насосе подпитки

НС – подтверждение работы сетевых насосов

Соло – кнопка режима "Соло" работы котлов

Ав.останов – кнопка аварийного отключения

РS – датчик реле давления (прессостат) для работы подпитки

НП 1(2) – насос подпитки

НК 1(2) – насос циркуляции контура 1(2)

КП – клапан подпитки

Тобщ – датчик температуры теплоносителя в общем подающем трубопроводе

Тн – температура наружного воздуха


Тк1(2) – температура подачи в контуре 1(2)

PDS К1(2) – PDS насосов циркуляции контура 1(2)

НК 1(2) –подтверждение работы насосов контура 1(2)

РS 1(2) – давление в топке котла 1(2)

Старт/Стоп К1(2) – старт/стоп контура 1(2)

НЦ 1(2) К1 – циркуляционный насос 1(2) котла 1

НЦ 1(2) К2 – циркуляционный насос 1(2) котла 2

КЗР1(2) откр. –  сигнал открыть КЗР контура 1(2)

КЗР1(2) закр. –  сигнал закрыть КЗР контура 1(2)

Ав. К1(2) – авария контура 1(2)

PDS НЦ – датчик перепада давления на группе насосов тепловых контуров

НЦ – насос циркуляции теплового контура

НЦгвс – загрузочный насос бойлера

КЗР – клапан запорно-регулирующий, сигналы «открыть» и «закрыть»

Зима/Лето – внешняя кнопка смены сезонов

Сброс – внешняя кнопка сброса аварий

Тк – датчик температуры в тепловом контуре

Тгвс – датчик температуры в бойлере на ГВС

Авария – лампа общей аварии

PDS НЦ – датчик перепада давления на группе насосов тепловых контуров

PDS НП – датчики перепада давления на группе насосов подпитки

PS – датчики реле давления (прессостат) для работы подпитки

Зима/Лето– внешняя кнопка смены сезонов

Сброс – кнопка сброса аварии

Тк – датчик температуры в тепловом контуре

Рк – датчики давления в тепловом контуре

НЦ – насос циркуляции теплового контура

НП – насос подпитки теплового контура

КП – клапаны подпитки теплового контура

Авария – лампа общей аварии

К1 – первый контур

К2 – второй контур
