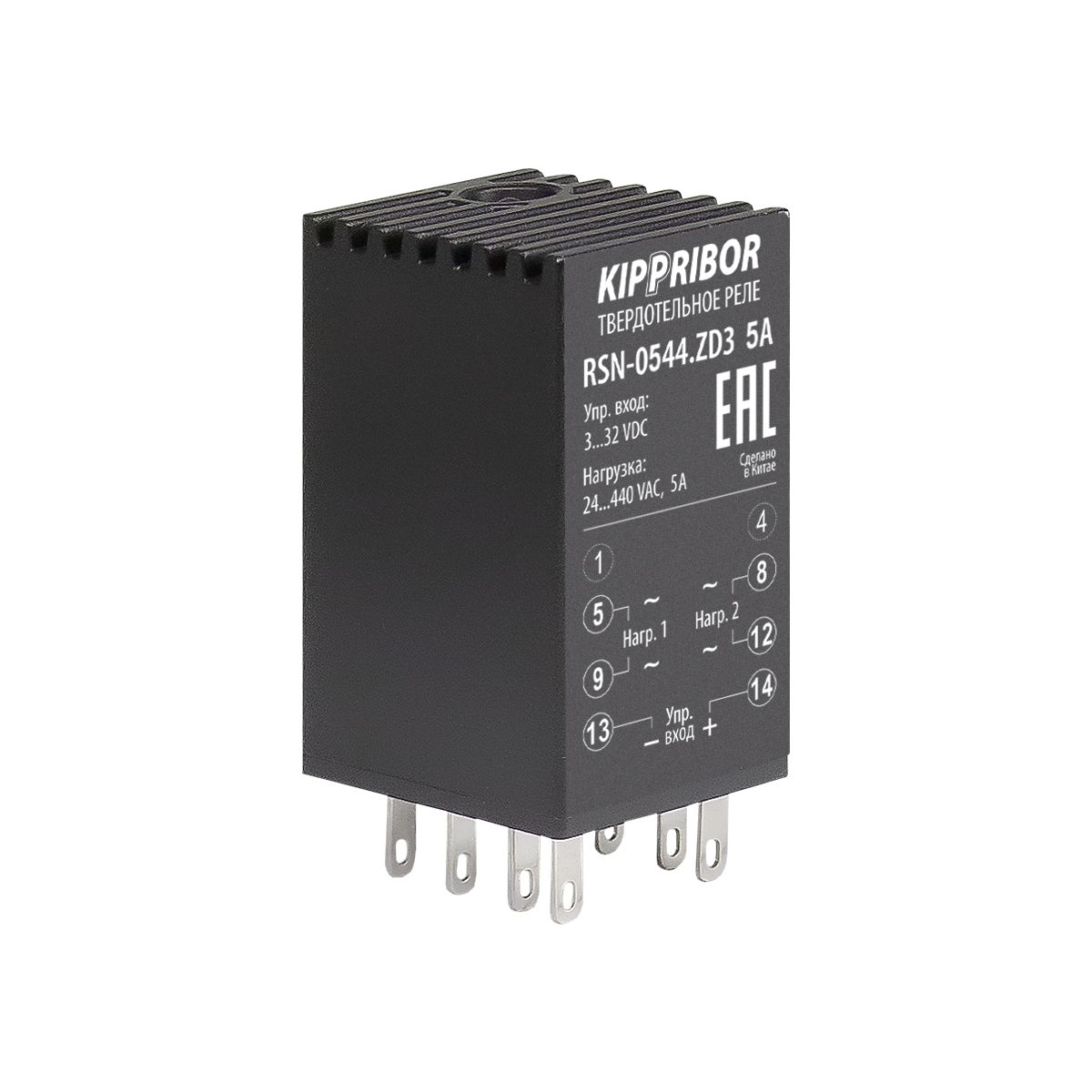

Малогабаритные твердотельные реле серии RSN

Каталог / Силовые и коммутационные устройства / Твердотельные реле KIPPRIBOR

Цена по запросу ₽

Бесплатная доставка от 10 000 руб.

Описание
Характеристики
Файлы

Малогабаритные твердотельные реле KIPPRIBOR серии RSN предназначены для коммутации нагрузки резистивного и слабоиндуктивного типа в цепях постоянного и переменного тока. Используются для коммутации нагрузки и для развязки силовых и управляющих цепей в системах промышленной автоматики.

Преимущества компактных твердотельных реле KIPPRIBOR серии RSN:

Конструктивно содержат два коммутационных ключа, срабатывающих от единого управляющего сигнала.
В конструкции используются ключи высокого класса по напряжению, что обеспечивает устойчивость ТТР к высоковольтным всплескам питающей сети.
Высокий эксплуатационный ресурс обеспечивается отсутствием подвижных частей ТТР.
Небольшие габаритные размеры позволяют экономить монтажный объем шкафа.
Бесшумная работа исключает акустический дискомфорт.
Совместимость с промежуточными реле KIPPRIBOR серии RP (при условии, что задействовано только два НО контакта).
Корпус из алюминия повышает эффективность отвода тепла.

Для монтажа следует использовать розетки KIPPRIBOR серии PYF-044.

Технические характеристики входных цепей

Параметр	Значение
Модель ТТР	RSN-xx44.ZD3	RSN-xx20.DD3
Тип управляющего сигнала	Дискретный	Дискретный
Диапазон напряжения управляющего сигнала	3…32 VDC	5…32 VDC
Напряжение гарантированного включения	≥3 VDC	≥5 VDC
Напряжение гарантированного выключения	≤1 VDC	≤1 VDC
Ток потребления цепи управления	≤20 мА (±0,5 мА)	≤20 мА (±0,5 мА)
Время включения	≤10 мс при f =" 50 Гц	≤5 мс
Время выключения	≤10 мс при f =" 50 Гц	≤5 мс
Максимальная частота переключения	≤50 Гц при f =" 50 Гц	≤100 Гц

Технические характеристики выходных цепей

Параметр	Значение
Модель ТТР	RSN-xx44.ZD3	RSN-xx20.DD3
Номинальный ток ТТР	1, 2, 3, 4, 5 А	1, 2, 3, 4, 5 А
Вид коммутируемого тока	Переменный	Постоянный
Минимальный коммутируемый ток	0,1 А	0,02 А
Максимальный коммутируемый ток	1, 2, 3, 4, 5 А	1, 2, 3, 4, 5 А
Ток утечки в закрытом состоянии	≤10 мА	≤5 мА
Скорость нарастания тока (di/dt)	50 А/мкс	-
Диапазон напряжения питания нагрузки	24…440 VAC	12…200 VDC
Частота источника питания нагрузки	50 Гц	-
Максимальное пиковое напряжение	900 VAC	400 VDC
Электрическая прочность изоляции	2500 VAC (1 минута)	2500 VAC (1 минута)
Сопротивление изоляции	500 МОм (при 500 VDC)	500 МОм (при 500 VDC)

Общие технические характеристики твердотельных реле серии RSN

Параметр	Значение
Температура эксплуатации	-30…+70°С
Охлаждение	Естественное без установки на радиатор
Материал корпуса	Металл
Индикация наличия управляющего сигнала	Есть
Тип монтажа	Монтаж в розетку PYF-044
Масса	≤44 г
