МЭ110 модули измерения параметров электрической сети

Каталог / Программируемые устройства / Модули ввода/вывода

– 3 %

20 313,00 ₽ 19 703,61 ₽

Бесплатная доставка от 10 000 руб.

Описание
Характеристики
Файлы

Модули предназначены для измерения напряжения, силы тока, частоты, мощности, фазового угла и коэффициента мощности в трехфазных сетях и передачи результатов измерений в сеть RS-485.

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU Modbus ASCII ОВЕН DCON
Скорость обмена по RS-485	2400…115200 бит/с

Особенности

Модификации для одно- и трехфазных сетей
Расширенный температурный диапазон рабочих температур от -20 до +55 °С
Съемные клеммники с невыпадающими винтами
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор Мx110», входящей в комплект поставки.

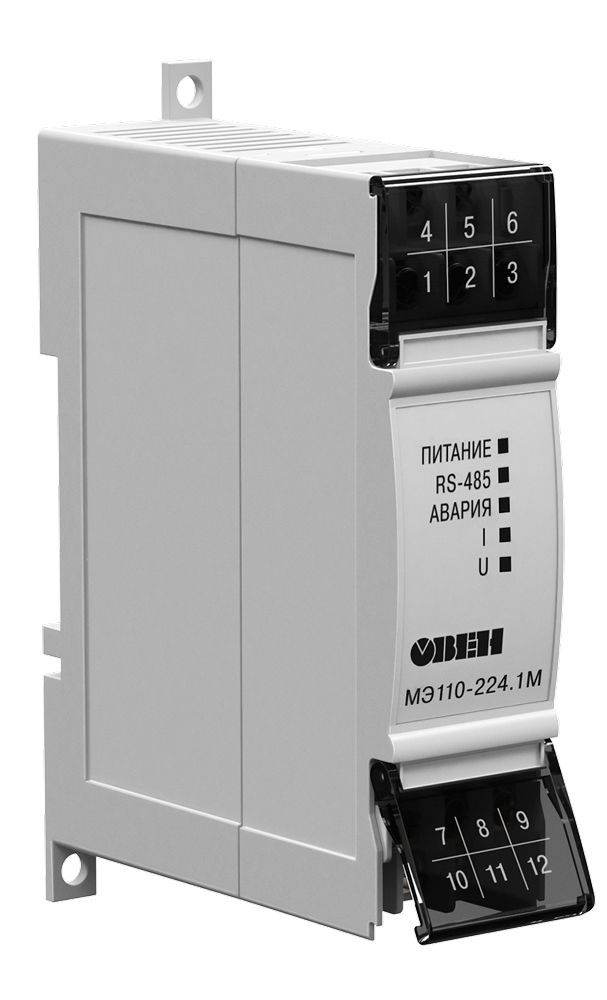

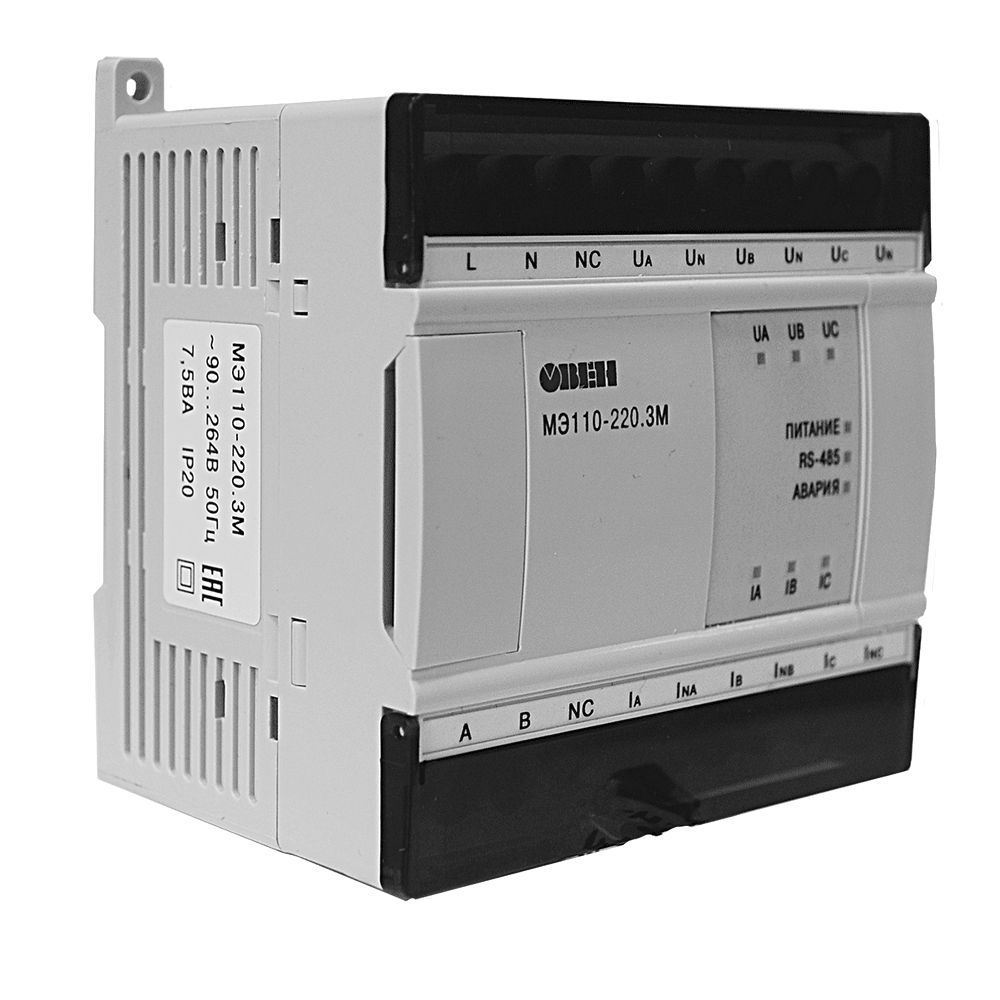

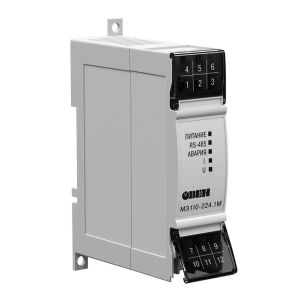

Модификация		МЭ110-224.1Т	МЭ110-224.1Н	МЭ110-224.1М	МЭ110-220.3М

Входы
Количество каналов измерения		1	1	1	3
Время опроса входа		не более 1 с
Измерение фазного напряжения
Входной сигнал	действующее значение	–	~(40…400) В, 45…65 Гц		~(1…400) В, 45…65 Гц
	с использованием внешних трансформаторов напряжения	–	~(4×10^-2…4×10⁶) В, 45…65 Гц		~(1×10^-3…4×10⁶) В, 45…65 Гц
Максимально допустимое значение, не более 1 с		–			800 В
Основная приведенная погрешность		–	±0,5 %		±0,25 %
Разрешающая способность		–			0,1 В
Входное сопротивление		–			не менее 500 кОм
Измерение линейного напряжения (межфазного)
Входной сигнал	действующее значение	–			~(2…580) В, 45…65 Гц
	с использованием внешних трансформаторов напряжения	–			~(2×10^-3…5,8×10⁶) В, 45…65 Гц
Максимально допустимое значение, не более 1 с		–			800 В
Основная приведенная погрешность		–			±0,5 %
Разрешающая способность		–			0,1 В
Входное сопротивление		–			не менее 500 кОм
Измерение силы тока
Входной сигнал	действующее значение	0,02…5 А	–	0,02…5 А	0,005…5 А
	с использованием внешних трансформаторов тока	2×10^-5…5×10⁵ А	–	2×10^-5…5×10⁵ А	0,005×10^-³…50×10³ А
Максимально допустимое значение, не более 1 с		–			10 А
Основная приведенная погрешность		±0,5 %	–	±0,5 %	±0,25 %
Разрешающая способность		–			0,001 А
Входное сопротивление		–			не более 0,01 Ом
Измерение полной, активной и реактивной мощности
Входной сигнал	действующее значение	–		0,02…2 кВА (кВт, кВАр)
	с использованием внешних трансформаторов напряжения/тока	–		8×10^-5…2×10⁴ кВА (кВт, кВАр)	2×10^-⁷…2×10¹¹ кВА (кВт, кВАр)
Основная приведенная погрешность		–		±1,0 %	±0,5 %
Разрешающая способность		–			1 кВА (кВт, кВАр)
Измерение частоты первой гармоники
Действующая частота первой гармоники		–	45…65 Гц
Основная приведенная погрешность		–	±0,5 %		±0,15 %
Разрешающая способность		–			0,01 Гц
Измерение коэффициента мощности (cos φ)
Диапазон измереня (в рабочем диапазоне мощности)		–		0…1
Основная погрешность		–		±2,0 % при мощности ±3,0 % при мощности ≥30 ВА	±1,0 %
Разрешающая способность		–			0,01
Измерение фазового угла
Диапазон измерения (рабочем диапазоне мощности)		–			10…170 °
Основная погрешность		–			±0,4 %
Разрешающая способность		–			1 °
Питание
Тип питания		универсальное ~230 В/=24 В			~230 В
Напряжение питания		переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)			переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц
Потребляемая мощность		не более 5 ВА	не более 4 ВА	не более 5 ВА	не более 7,5 ВА
Конструктивное исполнение
Габаритные размеры		(110×76×27) ±1 мм			(96×73×110) ±1 мм
Степень защиты		IP20
Монтаж		на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха		-20…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)		не более 80 %
Комплектность
Модуль		1 шт.
Паспорт и Гарантийный талон		1 экз.
Краткое руководство по эксплуатации		1 экз.
