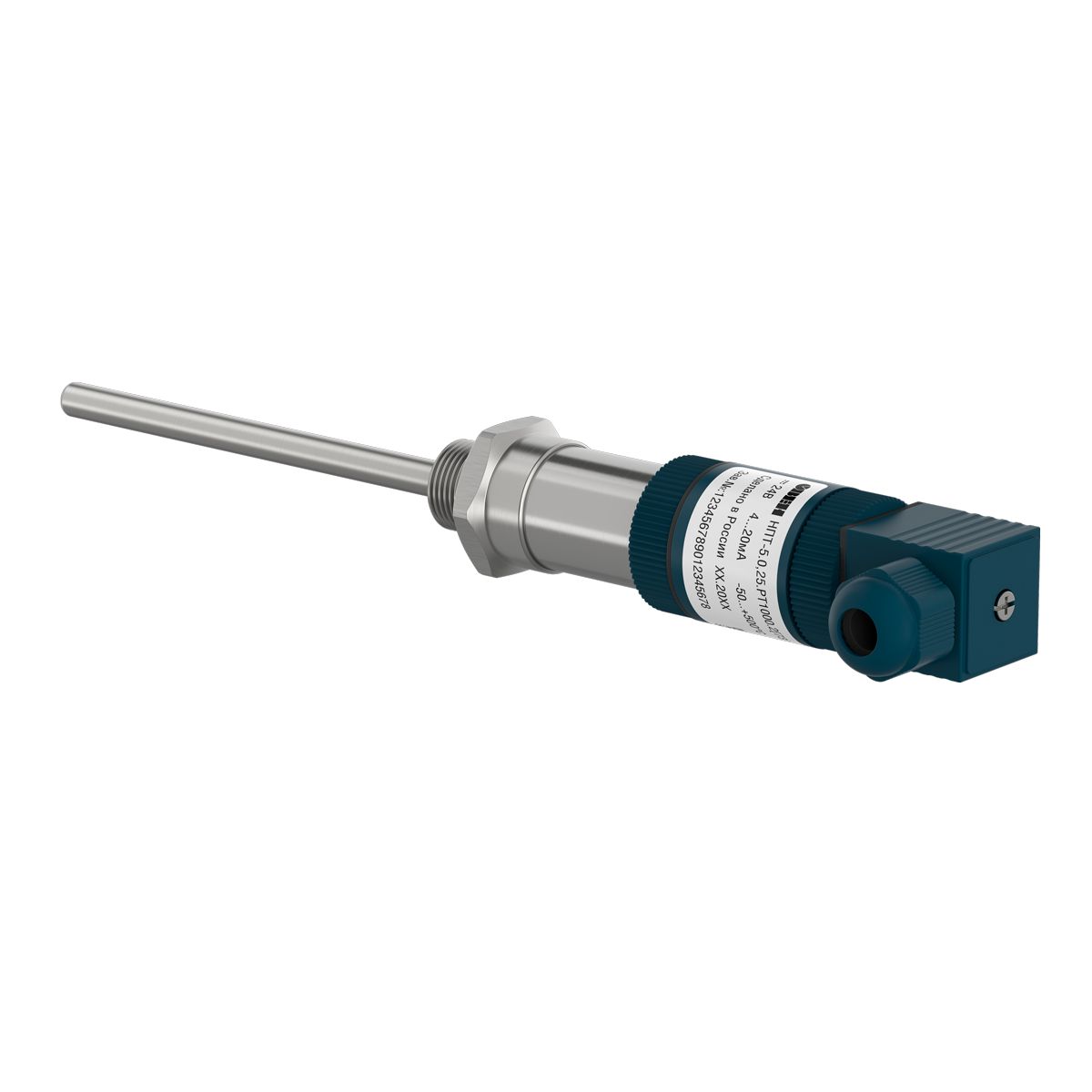

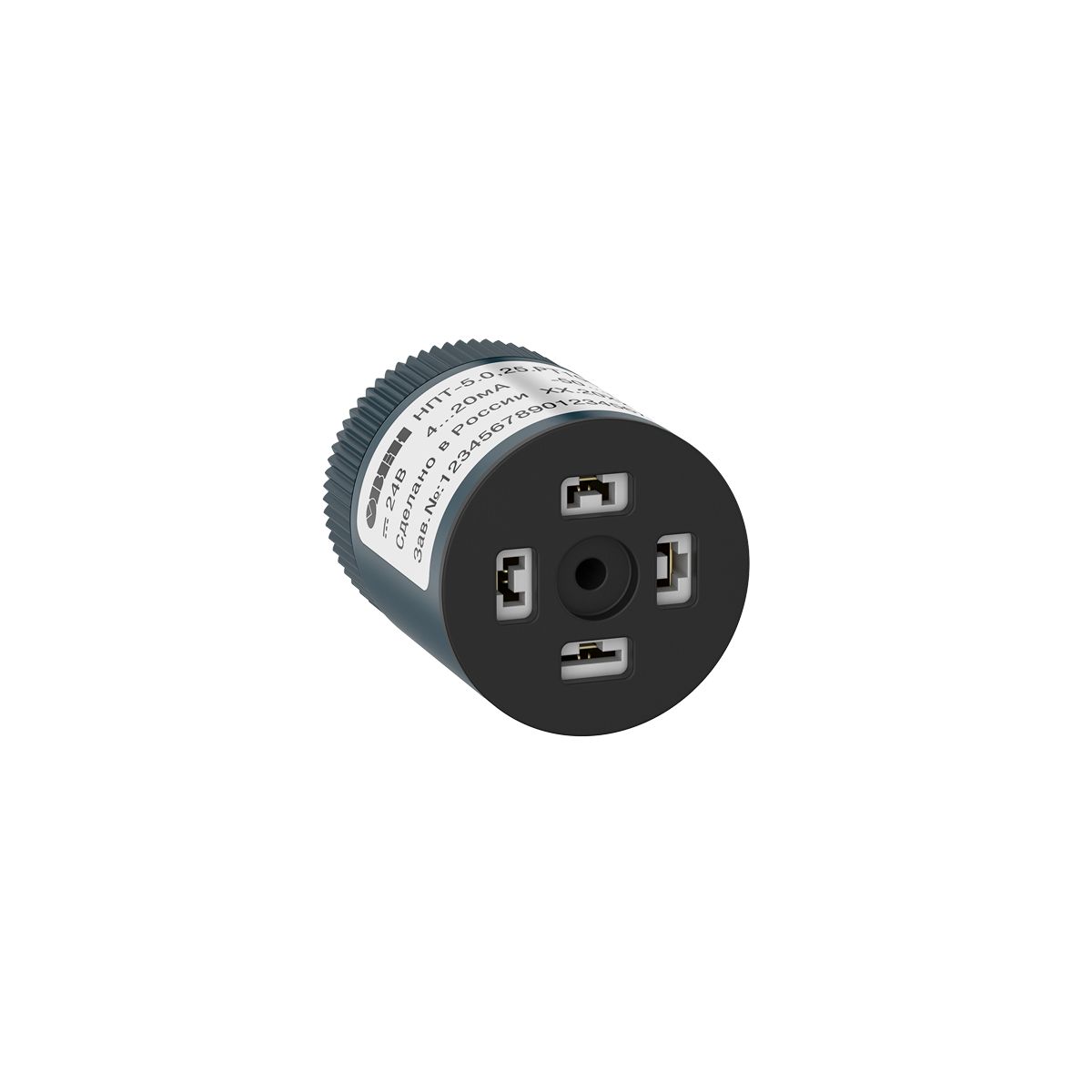

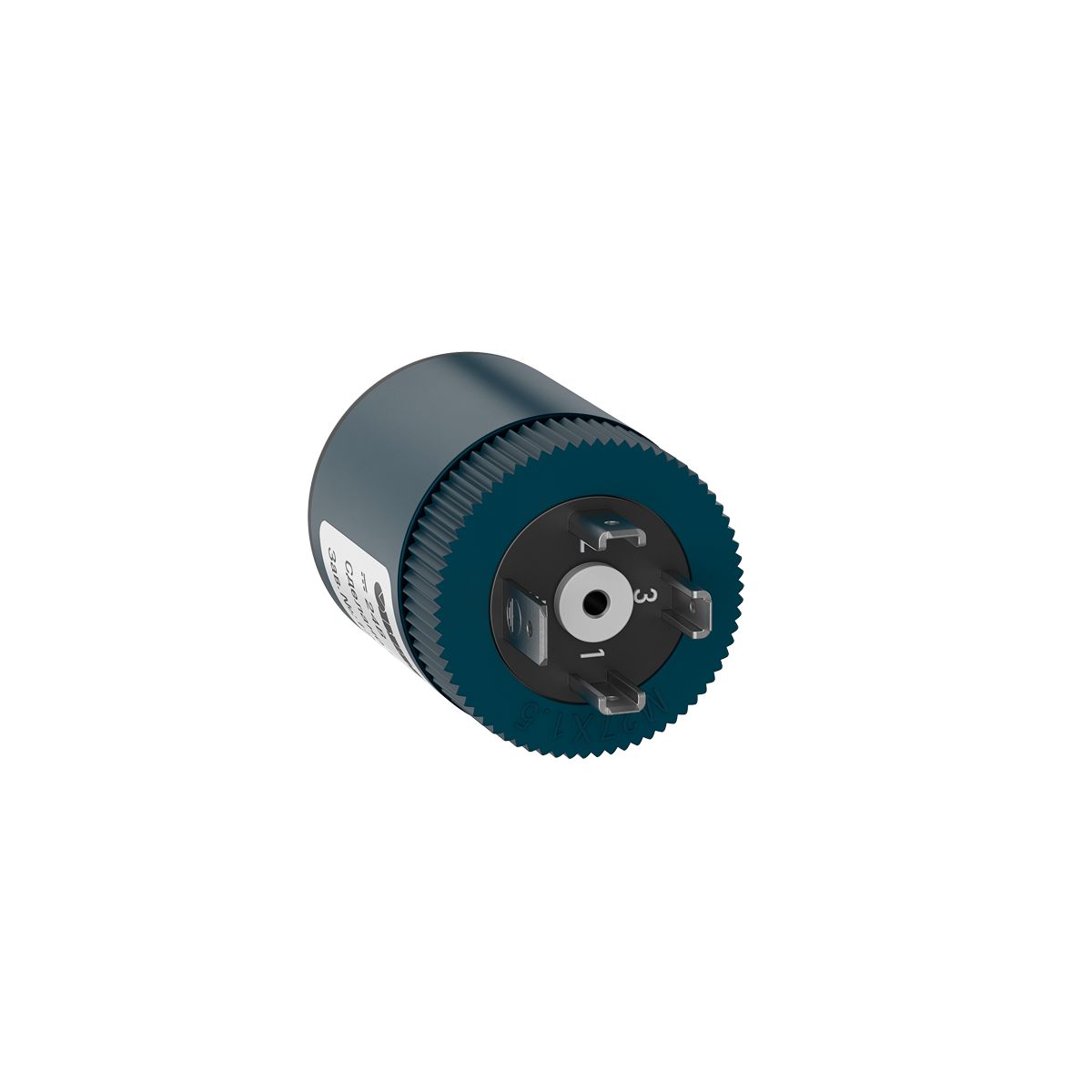

НПТ-5 нормирующий преобразователь с коммутационным разъемом DIN

Каталог / Датчики / Нормирующие преобразователи

– 3 %

5 040,00 ₽ 4 888,80 ₽

Бесплатная доставка от 10 000 руб.

Описание
Характеристики
Файлы

НПТ-5 – нормирующий преобразователь сигналов термометров сопротивления в выходной сигнал постоянного тока 4…20 мА.

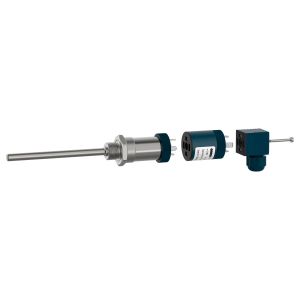

НПТ-5 разработан для датчиков температуры ДТСхх2 и ДТС3ххх c DIN 43650 и присоединяется к ним с помощью разъема DIN 43650. Подходит для аналогичных датчиков сторонних производителей с таким же типом разъема.

Благодаря использованию нормированного сигнала существенно снижается влияние электромагнитных помех, упрощается подключение к системам автоматизации и значительно увеличивается возможная длина линии связи.

Термосопротивления c DIN 43650 применяются с НПТ-5 в системах промышленной автоматизации, на объектах теплоэнергетики, в системах мониторинга температуры на производственных линиях, в котельных и других технологических установках, где требуется точное и стабильное измерение температуры с возможностью удалённой передачи сигнала.

Преимущества

Увеличенная длина линии связи
Передача сигнала на большое расстояние без потери точности

Широкий диапазон эксплуатации
Использование в сложных условиях от -40 °С

Высокая точность преобразования
Доступны исполнения с точностью 0,1 и 0,25

Высокая степень защиты
IP65 – степень защиты НПТ-5 с датчиком и разъемом DIN 43650 в сборе

Параметр	Значение
Номинальное значение напряжения питания постоянного тока	24 В
Потребляемая мощность при напряжении питания 24 В	Не более 0,8 Вт
Выходной сигнал	от 4 до 20 мА
Выходной сигнал при аварии на входе	от 21 до 22,5 мА
Вид зависимости «ток от температуры»	линейная
Основная приведенная погрешность преобразования:	0,1 % 0,25 %
Разъем	DIN типа 43650
Диапазон рабочих температур	-40…+60 ⁰С
Степень защиты корпуса	IP30
Средняя наработка на отказ, не менее	100 000 ч
Средний срок службы	Не менее 12 лет

Характеристики подключаемых датчиков

Тип датчика для подключения: термосопротивление

Схема подключения ТС: 2-,3-,4-проводная

Тип НСХ	Диапазон преобразования		Основная приведенная погрешность преобразования, %
Тип НСХ	Максимальный	Минимальный	Основная приведенная погрешность преобразования, %
50М	-180…+200 ⁰С	100 ⁰С	±0,25
100М	-180…+200 ⁰С		±0,1; ±0,25
Pt100	-200…+850 ⁰С		±0,1; ±0,25
Pt500	-200…+850 ⁰С		±0,1; ±0,25
Pt1000	-200…+850 ⁰С		±0,1; ±0,25
50П	-200…+850 ⁰С		±0,25
100П	-200…+850 ⁰С		±0,1; ±0,25
