ПД100 модель 3х1 датчик давления бюджетный для вторичных процессов

Каталог / Датчики / Преобразователи давления

– 3 %

3 960,00 ₽ 3 841,20 ₽

Бесплатная доставка от 10 000 руб.

Описание
Характеристики
Файлы

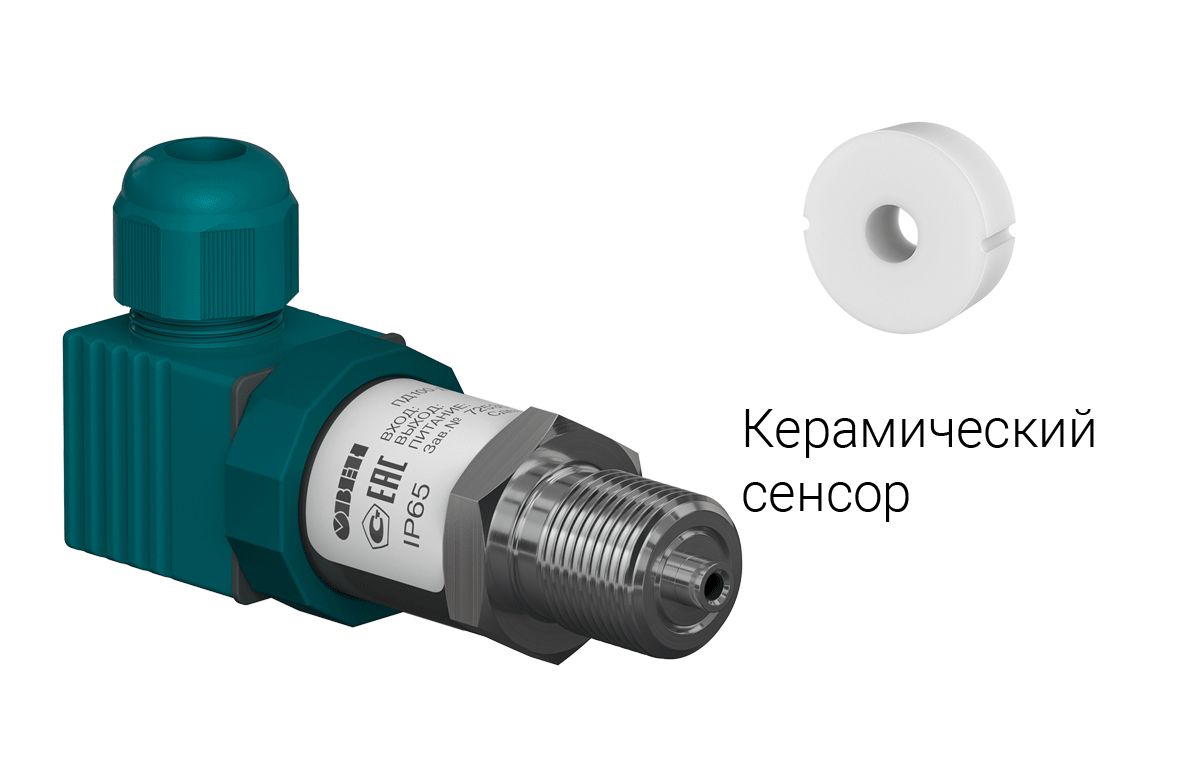

Малогабаритный датчик ПД100 представляет собой преобразователь избыточного давления с керамической измерительной мембраной и сенсором типа ТНК (тензомост-на-керамике) с выходным сигналом 4…20 мА.

Преобразователи предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: тепловых пунктах, прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды, водозаборах.
Не рекомендуется применение в системах, где возможны гидроудары.

Среда измерения

Жидкости (в том числе техническая вода), пар, газы, нейтральные к керамике.

Отличительные особенности

Бюджетная цена.
Высокая химическая и коррозионная стойкость.
Устойчивость высоким температурам.
Малая дополнительная температурная погрешность.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,1 до 10,0 МПа.
Тип измеряемого давления – избыточное (ДИ).
Диапазон температур измеряемой среды: –40…+135 °С.
Класс точности – 0,5 %; 1 %.
Межповерочный интервал – 2 года.

Наименование	Значение
Выходной сигнал постоянного тока	4...20 мА, 2-х проводная схема
Основная приведенная погрешность	1,0; 0,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+125 °С
Напряжение питания	12…36 В постоянного тока (номинальное значение 24 В)
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим воздействиям	группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	66...106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	2 года
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения к процессу	M20×1,5 манометрической формы (ГОСТ 2405-88) G1/2 манометрической формы (DIN EN 837) G1/4 (DIN 3852)
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 115 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 250 % от ВПИ
