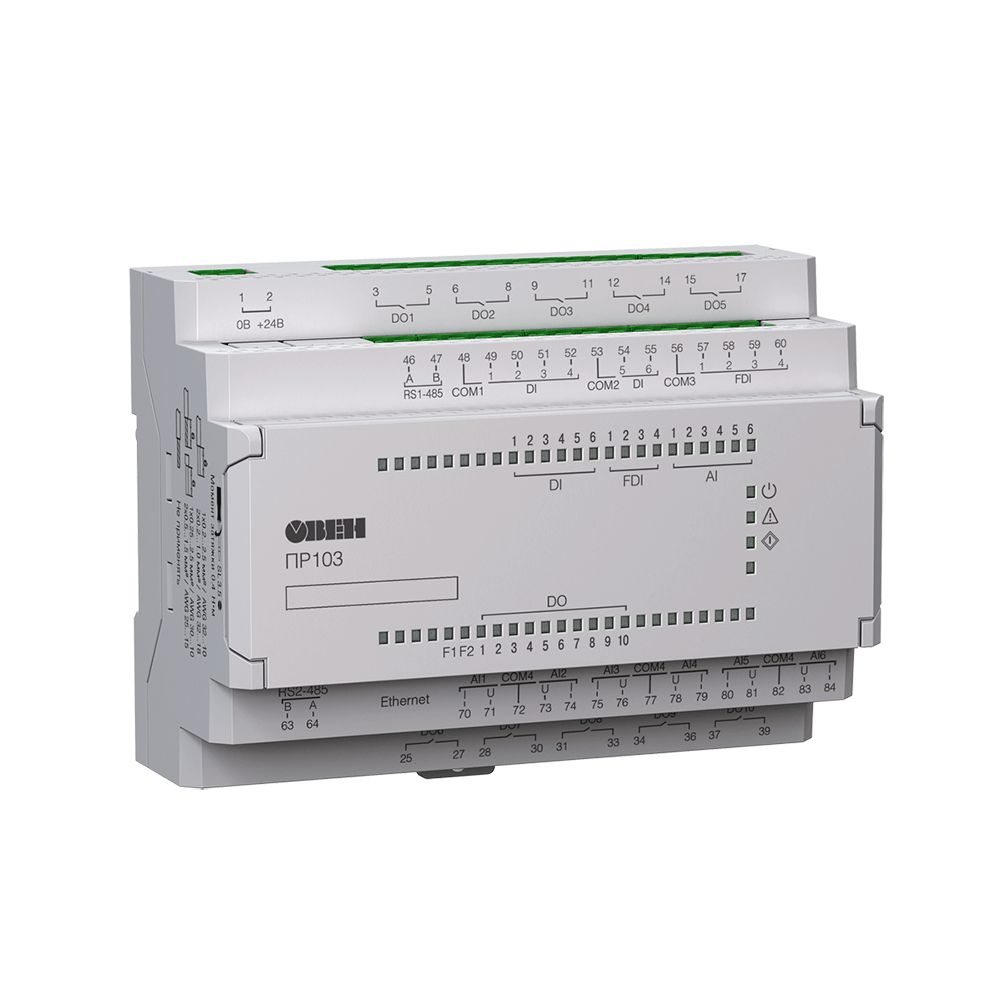

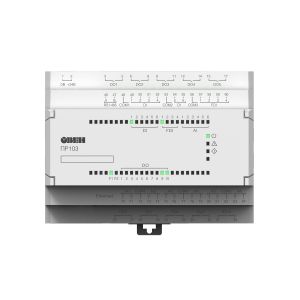

ПР103 программируемое реле с Ethernet
Бесплатная доставка от 10 000 руб.
ПР103 – это первое программируемое реле ОВЕН с Ethernet на борту. Предназначено для управления вентиляцией, отоплением, насосными группами и другим оборудованием. Наличие интерфейса Ethernet позволяет интегрировать прибор в распределенные системы, реализовать удаленный контроль и управление оборудованием с помощью сервиса OwenCloud. В ПР103 может быть до 2-х интерфейсов RS-485 на борту для передачи данных на верхний уровень.
Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic.
Загрузка алгоритма и конфигурирование производится с помощью microUSB, Ethernet или RS-485.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ПР103
Подключаемое оборудование:
- До 16 дискретных входов.
- До 4 быстрых дискретных входов, частота до 100 кГц.
- До 6 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- До 18 дискретных выходов (э/м реле или транзиторные ключи).
- До 2 универсальных аналоговых выходов: 4…20 мА/0…10 В.
Коммуникационные возможности:
Интерфейс Ethernet, режим Master/Slave:
- Прямой доступ в облачный сервис OwenCloud.
- Подключение к ПК для конфигурирования и записи программы.
- Визуализация процессов с помощью панелей оператора и SCADA.
- Увеличение входов/выходов с помощью модулей Мх210
До 2-х интерфейсов RS-485, режим Master/Slave:
- Интеграция в SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Увеличение входов/выходов с помощью модулей Мх110.
- Управление внешними устройствами: ПЧВ, датчики и др.
- Подключение к ПК для конфигурирования и записи программы.
Конструктивные особенности:
- Компактный модульный корпус шириной 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 и ~230 В.
- Возможность питаний от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 56 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40...+55 ºС.
- Конфигурирование и запись программы через USB, Ethernet.
Отличительные характеристики ПР103
Модули расширения ОВЕН ПРМ для ПР103
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР103:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
-
ПРМ-4 – для увеличения дискретных входов.
-
ПРМ-5 – для увеличения дискретных выходов.
-
ПРМ-6 – для увеличения дискретных входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР103 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР103 и модули ПРМ с разным типом питания.
Примеры применения
Наименование | ПР103-230 | ПР103-24 | |
Программирование | |||
Среда программирования | Owen Logic | ||
Объем Retain-памяти | 2040 байт | ||
Объем памяти сетевых переменных (режим slave) | 2040 байт | ||
Количество сетевых запросов в режиме Master | 192 | ||
Стек | Динамический | ||
Память ПЗУ | 224 кбайт | ||
Память ОЗУ | 60 кбайт | ||
Интерфейсы программирования и конфигурирования | microUSB, Ethernet, RS-485 | ||
Общие сведения | |||
Диапазон переменного напряжения питания | 90 до 264 В (номинальное 230 В, при 50 Гц) | - | |
Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное=24 В) | |
Минимальное время цикла | 1 мс (зависит от сложности программы) | ||
Часы реального времени | есть | ||
Модули расширения ПРМ | Да, до 2 шт. | ||
Дискретные входы | |||
Количество | 16 шт. | 6 шт. | |
Тип | Дискретный фазовый (ДФ) | Дискретный (Д) | |
Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | ||
- | Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p | ||
Номинальное напряжение питания | ~230 В | =24 В | |
Гальваническая развязка | Групповая, по 4 входа | Групповая, 4 и 2 входа | |
Электрическая прочности изоляции | 2300 В, групповая – 2300 В | 510 В, групповая – 510 В | |
Быстрые дискретные входы | |||
Количество | - | 4 шт. | |
Тип | - | Дискретный скоростной (ДС) | |
Подключаемые датчики | - | Датчики с выходом push-pull, Датчики с выходом n-p-n, Датчики с выходом p-n-p | |
Минимальная длительность импульса | - | 5 мкс | |
Максимальная частота импульсов | - | 100 кГц | |
Номинальное напряжение питания | - | 24 В | |
Гальваническая развязка | - | Групповая, по 4 входа | |
Электрическая прочности изоляции | - | 510 В, групповая – 510 В | |
Аналоговые входы | |||
Количество | - | 6 | |
Тип измеряемых сигналов | - | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. | |
Период обновления значений всех каналов, не более | - | 1 мс | |
Работа в дискретном режиме | - | Да | |
Гальваническая развязка | - | Отсутствует | |
Дискретные выходы | |||
Количество | 10 | До 18 | |
Тип | Релейные (нормально-разомкнутые) | Релейные (нормально-разомкнутые) или Транзисторные ключи (n-p-n-типа) | |
Допустимый ток нагрузки, не более | |||
Релейные (Р) | 5 А при напряжении не более 250 В перем. тока cos(φ) > 0,95; 3 А при напряжении не более 30 В пост.тока | ||
Транзиторные (КТ) | - | 0,5 А при напряжении не более 40 В постоянного тока | |
Гальваническая развязка | |||
Релейные (Р) | Индивидуальная | ||
Транзиторные (КТ) | - | Отсутствует | |
Электрическая прочность изоляции | |||
Релейные (Р) | 2300 В | ||
Транзиторные (КТ) | - | - | |
Аналоговые выходы | |||
Количество | - | 2 | |
Тип аналогового выхода | - | Универсальный: 4...20 мА/0...10 В | |
Разрядность ЦАП | - | 12 бит | |
Гальваническая развязка | - | Индивидуальная | |
Электрическая прочность изоляции | - | 510 В | |
Коммуникационные возможности | |||
Интерфейс Ethernet (1 шт.) | |||
Протокол связи | Modbus TCP | ||
Режим работы | Master/Slave | ||
Интерфейс RS-485 (до 2 шт. - выбирается при заказе) | |||
Протокол связи | Modbus RTU/ASCII | ||
Режим работы | Master/Slave |
Документация
Руководство по эксплуатации ПР103
Руководство по эксплуатации (краткое) ПР103–230.1610.01.X
Руководство по эксплуатации (краткое) ПР103–24.1610.03.X
Руководство по эксплуатации (краткое) ПР103–24.1610.06.X
Руководство по эксплуатации (краткое) ПР103–24.1612.05.X
Руководство по эксплуатации (краткое) ПР103–24.1618.16.X
Руководство по эксплуатации (краткое) ПР103–24.1618.17.X
