Назначение терморегулятора ТРМ12
Терморегулятор ОВЕН ТРМ12 предназначен для автоматизации подачи теплоносителя в системе ГВС, газового и парового отопления, в теплообменники пастеризаторов, для управления газовыми горелками, управления положением золотника в холодильных машинах, а также в другом технологическом оборудовании, где используются запорно-регулирующие или трехходовые клапаны и задвижки с электроприводом.

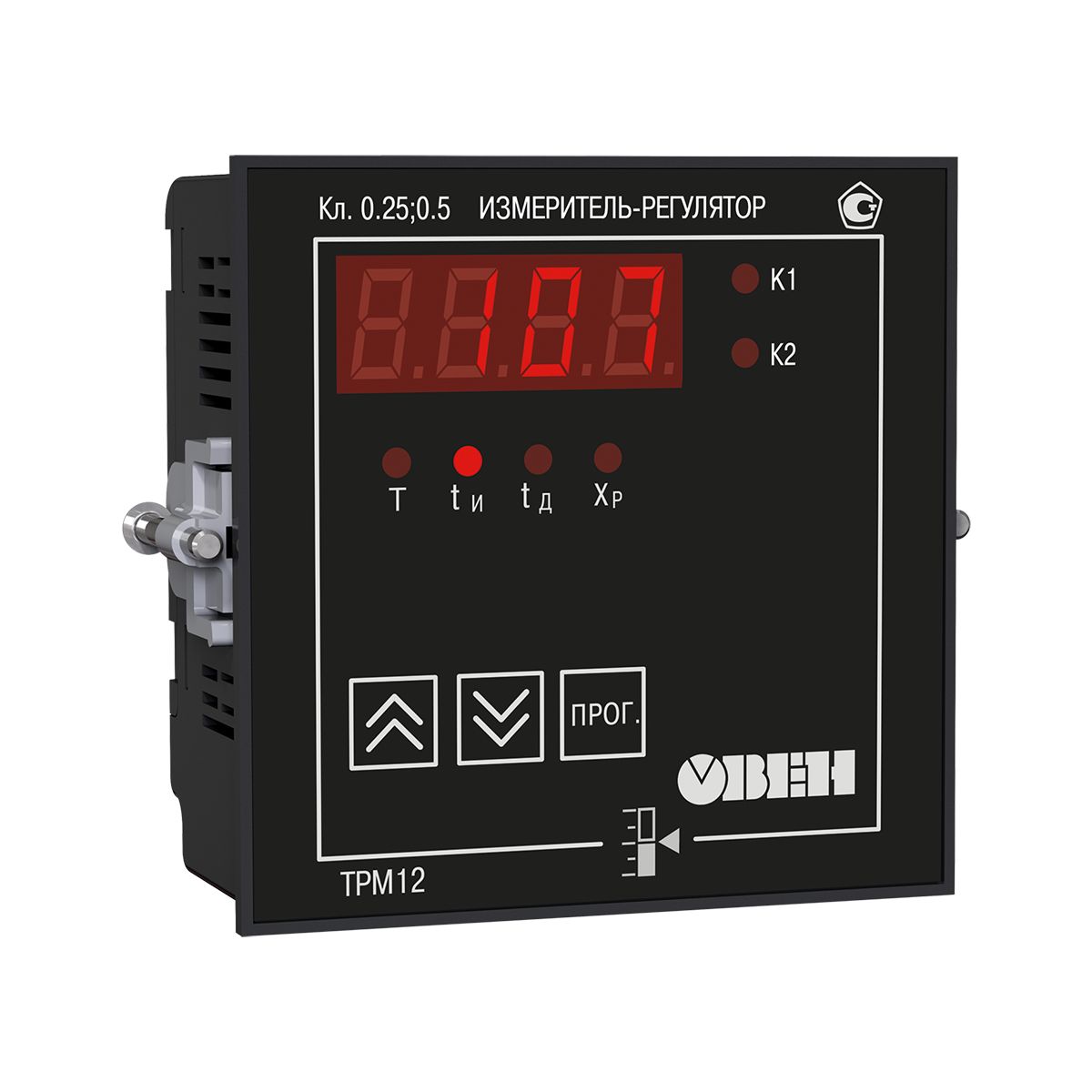

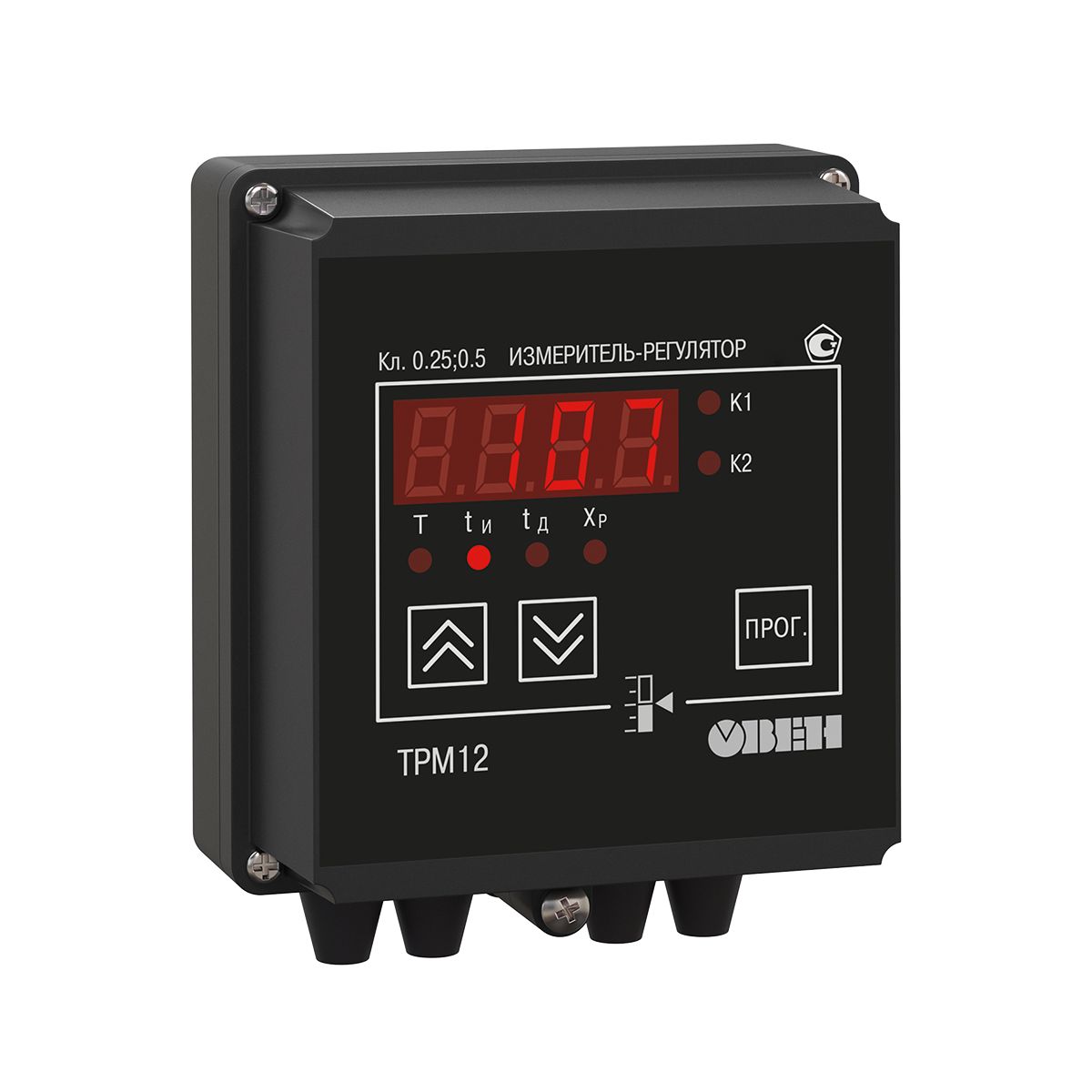

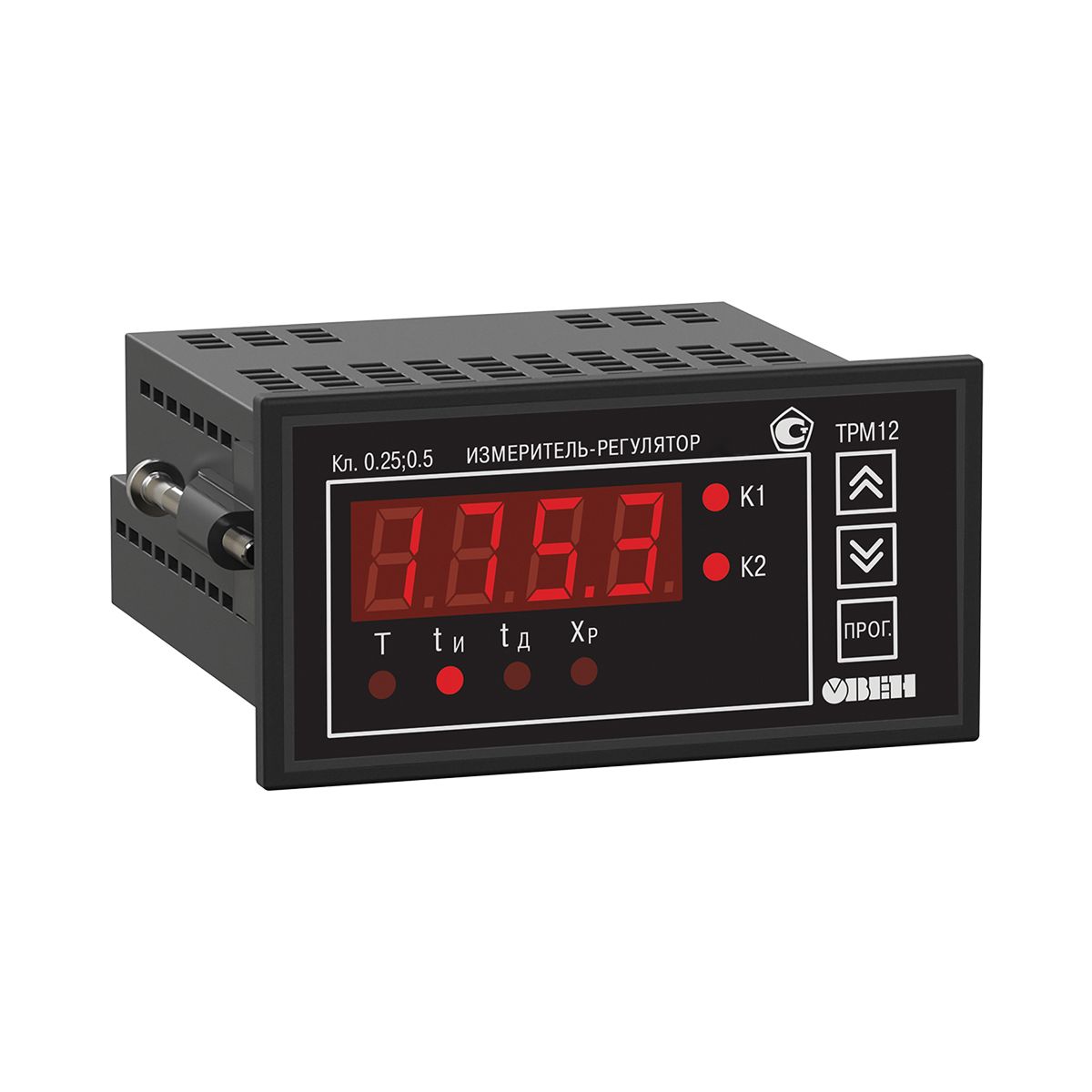

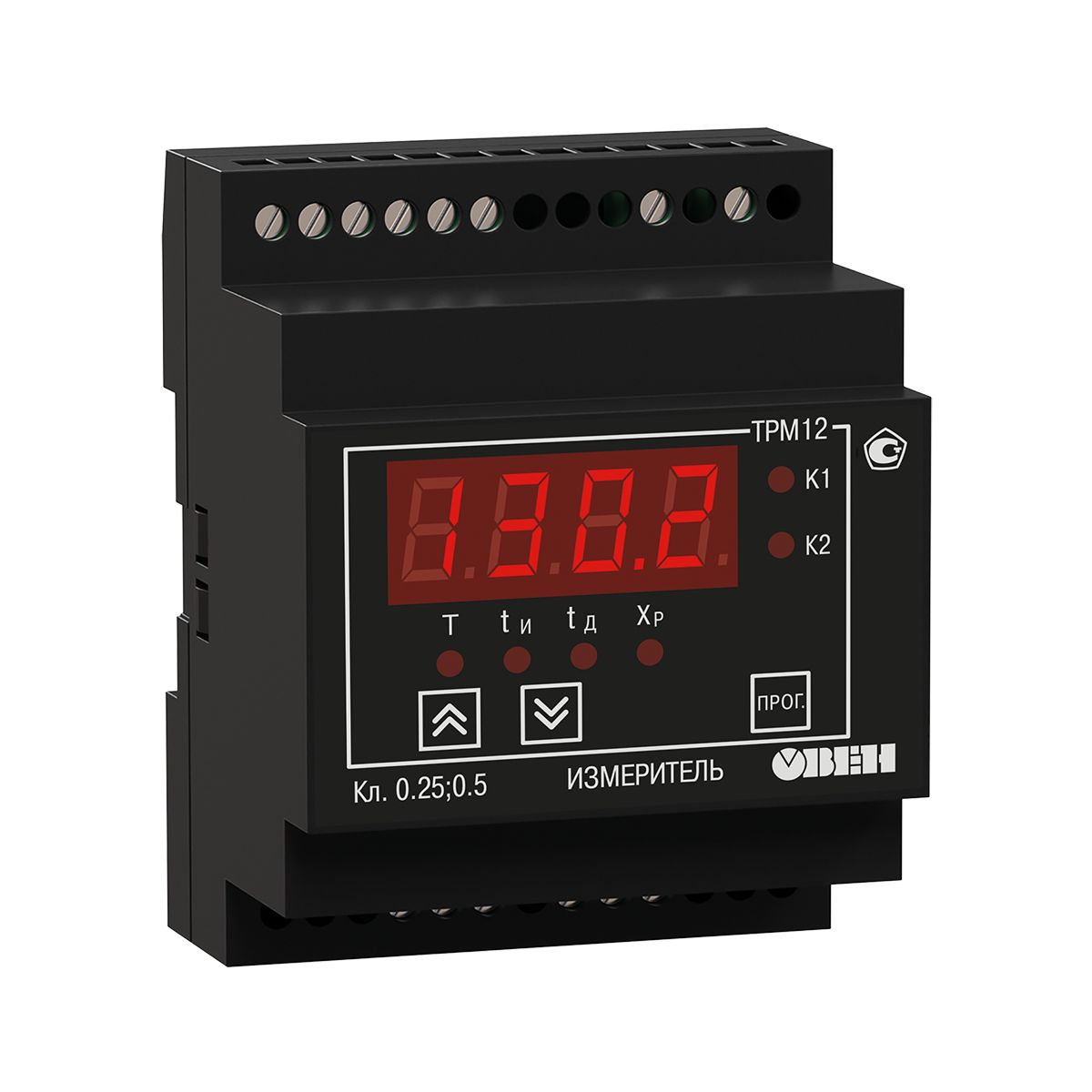

Класс точности 0,5 (термопары)/0,25 (другие типы сигналов). Регулятор выпускается в корпусах 5 типов: настенном Н, монтаж на Дин-рейку Д и щитовых Щ1, Щ11, Щ2.
Главные преимущества нового ТРМ12
Улучшенная помехоустойчивость | ТРМ12 полностью соответствует требованиям ГОСТ Р 51522 (МЭК 61326-1) по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А |
Повышенная надежность | наработка на отказ составляет 100 000 часов |
Повышенная точность измерений | погрешность измерений не превышает 0,15 % (при классе точности 0,25/0,5) |
Увеличенный межповерочный интервал | межповерочный интервал – 3 года |
Увеличенный срок гарантии | гарантийный срок обслуживания нового ТРМ12 составляет 5 лет |
Улучшенные показатели климатического исполнения | допустимый диапазон рабочих температур от –20 до +50 °С |
Универсальный вход | прибор поддерживает все наиболее распространенные типы датчиков |
Все необходимые типы выходных устройств | Р – э/м реле |
Расширенный диапазон напряжений питания | 90...245 В частотой 47...63 Гц |
Встроенный источник питания 24 В во всех модификациях нового ТРМ12 | для питания активных датчиков или других низковольтных цепей АСУ |
Усовершенствованная математическая модель ПИД-регулятора | новый ПИД-алгоритм регулирования |
Современный алгоритм автонастройки ПИД-регулятора | автонастройка как для системы «нагреватель/холодильник», так и для 3-х позиционной задвижки с управлением «больше/меньше» |
Основные функции прибора ОВЕН ТРМ12
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.
- Управление электромеханическим приводом запорно-регулирующего (кзр) или трехходового клапана (ПИ-регулирование)
- ПИД-регулирование измеренной величины в системе «нагреватель–холодильник»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму как для системы «нагреватель/ холодильник», так и для задвижки
- Импульсный источник питания 90...245 В 47...63 Гц
- Встроенный источник питания 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.
- Программирование кнопками на лицевой панели прибора
- Сохранение настроек при отключении питания
- Защита настроек от несанкционированных изменений
Питание
Напряжение питания: | |
переменного тока | ~90…245 В |
постоянного тока (только для корпуса Щ11) | =20...375 В (номинальное 24 В) |
Частота напряжения питания | 47...63 Гц |
Потребляемая мощность | не более 7 ВА |
Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В |
Максимально допустимый ток источника питания | 80 мА |
Универсальные входы
Количество универсальных входов | 1 |
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа: | |
– для термопреобразователей сопротивления | не более 0,8 с |
– для других датчиков | не более 0,4 с |
Предел основной приведенной погрешности измерения: | |
– для термоэлектрических преобразователей | ±0,5 % |
– для других датчиков | ±0,25 % |
Выходные устройства
Количество выходных устройств | 2 («больше», «меньше») |
Типы выходных устройств | Р, К, С, Т (два ВУ одного типа) |
Корпус
Габаритные размеры (мм) и степень защиты корпуса | |
Щитовой Щ1 | 96×96×65, IP54* |
Щитовой Щ2 | 96×48×100, IP54* |
Щитовой Щ11 | 96×96×49, IP54* |
Настенный Н | 130×105×65, IP44 |
* со стороны передней панели |
Условия эксплуатации
Температура окружающего воздуха | –20...+50 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | 30...80 % |
Характеристики измерительных датчиков
Код b1-0 | Тип датчика | Диапазон измерений | Разрешающая способность* |
01 | ТСМ (Cu50) W100=1.426 | –50…+200 °С | 0,1 °С |
09 | ТСМ (50М) W100=1.428 | –200…+200 °С | 0,1 °С |
07 | ТСП (Pt50) W100=1.385 | –200…+850 °С | 0,1 °С |
08 | ТСП (50П) W100=1.391 | –240…+1100 °С | 0,1 °С |
00 | ТСМ (Cu100) W100=1.426 | –50…+200 °С | 0,1 °С |
14 | ТСМ (100М) W100=1.428 | –200…+200 °С | 0,1 °С |
02 | ТСП (Pt100) W100=1.385 | –200…+850 °С | 0,1 °С |
03 | ТСП (100П) W100=1.391 | –240…+1100 °С | 0,1 °С |
29 | ТСН (100Н) W100=1.617 | –60…+180 °С | 0,1 °С |
30 | ТСМ (Cu500) W100=1.426 | –50…+200 °С | 0,1 °С |
31 | ТСМ (500М) W100=1.428 | –200…+200 °С | 0,1 °С |
32 | ТСП (Pt500) W100=1.385 | –200…+850 °С | 0,1 °С |
33 | ТСП (500П) W100=1.391 | –250…+1100 °С | 0,1 °С |
34 | ТСН (500Н) W100=1.617 | –60…+180 °С | 0,1 °С |
35 | ТСМ (Cu1000) W100=1.426 | –50…+200 °С | 0,1 °С |
36 | ТСМ (1000М) W100=1.428 | –200…+200 °С | 0,1 °С |
37 | ТСП (Pt1000) W100=1.385 | –200…+850 °С | 0,1 °С |
38 | ТСП (1000П) W100=1.391 | –250…+1100 °С | 0,1 °С |
39 | ТСН (1000Н) W100=1.617 | –60…+180 °С | 0,1 °С |
15 | ТСМ (53М) W100=1.426 (гр. 23) | –50…+200 °С | 0,1 °С |
04 | термопара ТХК (L) | –200…+800 °С | 0,1 °С |
20 | термопара ТЖК (J) | –200…+1200 °С | 0,1 °С |
19 | термопара ТНН (N) | –200…+1300 °С | 0,1 °С |
05 | термопара ТХА (K) | –200…+1360 °С | 0,1 °С |
17 | термопара ТПП (S) | –50…+1750 °C | 0,1 °С |
18 | термопара ТПП (R) | –50…+1750 °C | 0,1 °С |
16 | термопара ТПР (В) | +200…+1800 °C | 0,1 °С |
21 | термопара ТВР (А-1) | 0…+2500 °С | 0,1 °С |
22 | термопара ТВР (А-2) | 0…+1800 °C | 0,1 °С |
23 | термопара ТВР (А-3) | 0…+1800 °C | 0,1 °С |
24 | термопара ТМК (Т) | –200…+400 °C | 0,1 °С |
12 | ток 0…5 мА | 0…100 % | 0,1 % |
11 | ток 0…20 мA | 0…100 % | 0,1 % |
10 | ток 4…20 мА | 0…100 % | 0,1 % |
06 | напряжение –50…+50 мВ | 0…100 % | 0,1 % |
13 | напряжение 0…1 В | 0…100 % | 0,1 % |
* При измерении температуры выше 999,9 °С и ниже минус 199,9 °С разрешающая способность прибора 1 °С |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 4 А при 220 В 50 Гц, cos φ > 0,4 |
К | транзисторная оптопара n–p–n типа | 400 мА при 60 В пост. тока |
С | симисторная оптопара | 50 мА при 250 В (0,5 А в импульсном режиме, 50 Гц, tимп. не более 5 мс) |
Т | выход для управления твердотельным реле | выходное напряжение 4...6 В, |
Документация
Руководство по эксплуатации (краткое) ТРМ12
Сертификаты
Декларация о соответствии на 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12
Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12
Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12
Сертификат промышленной безопасности на 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12
