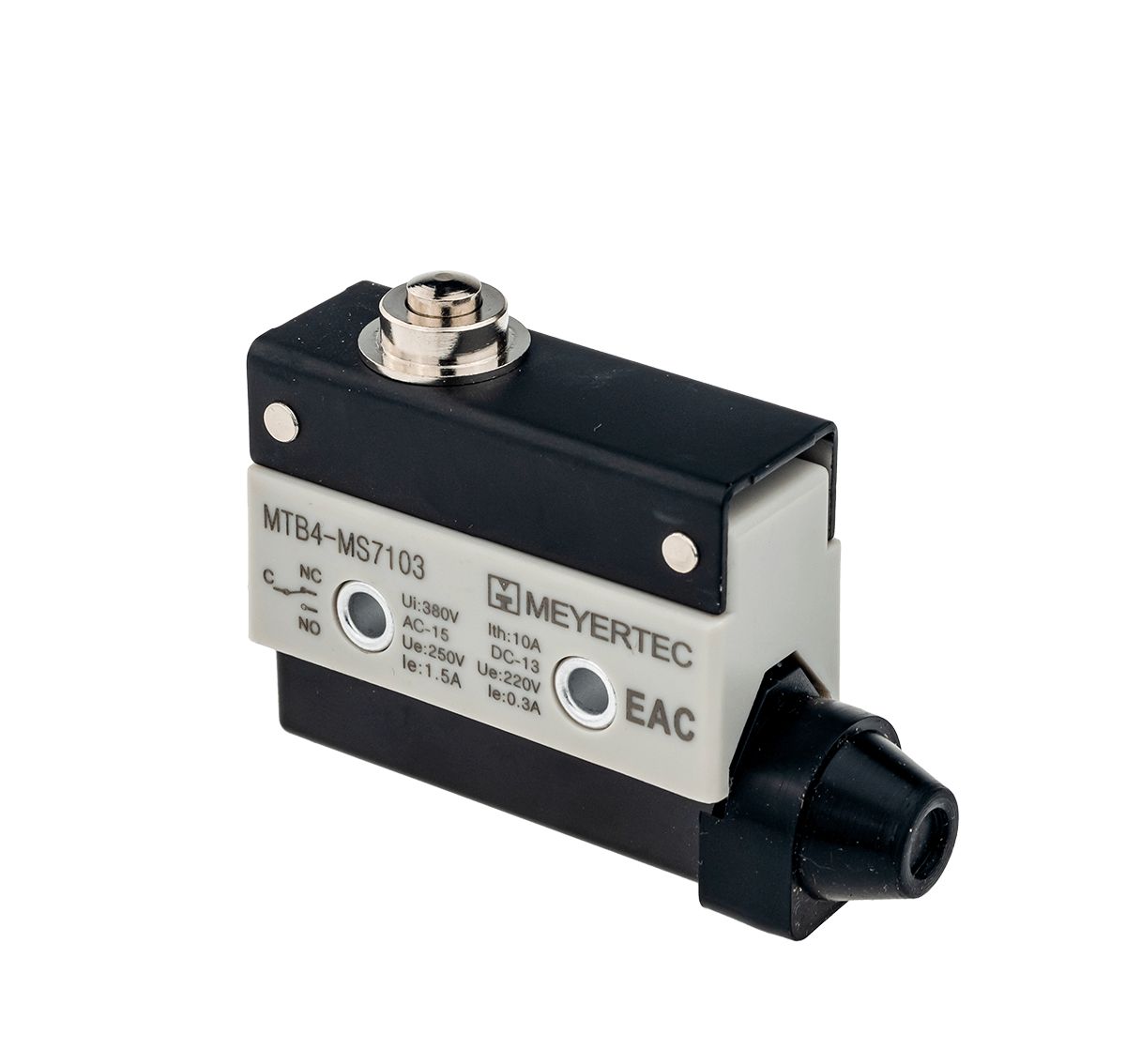

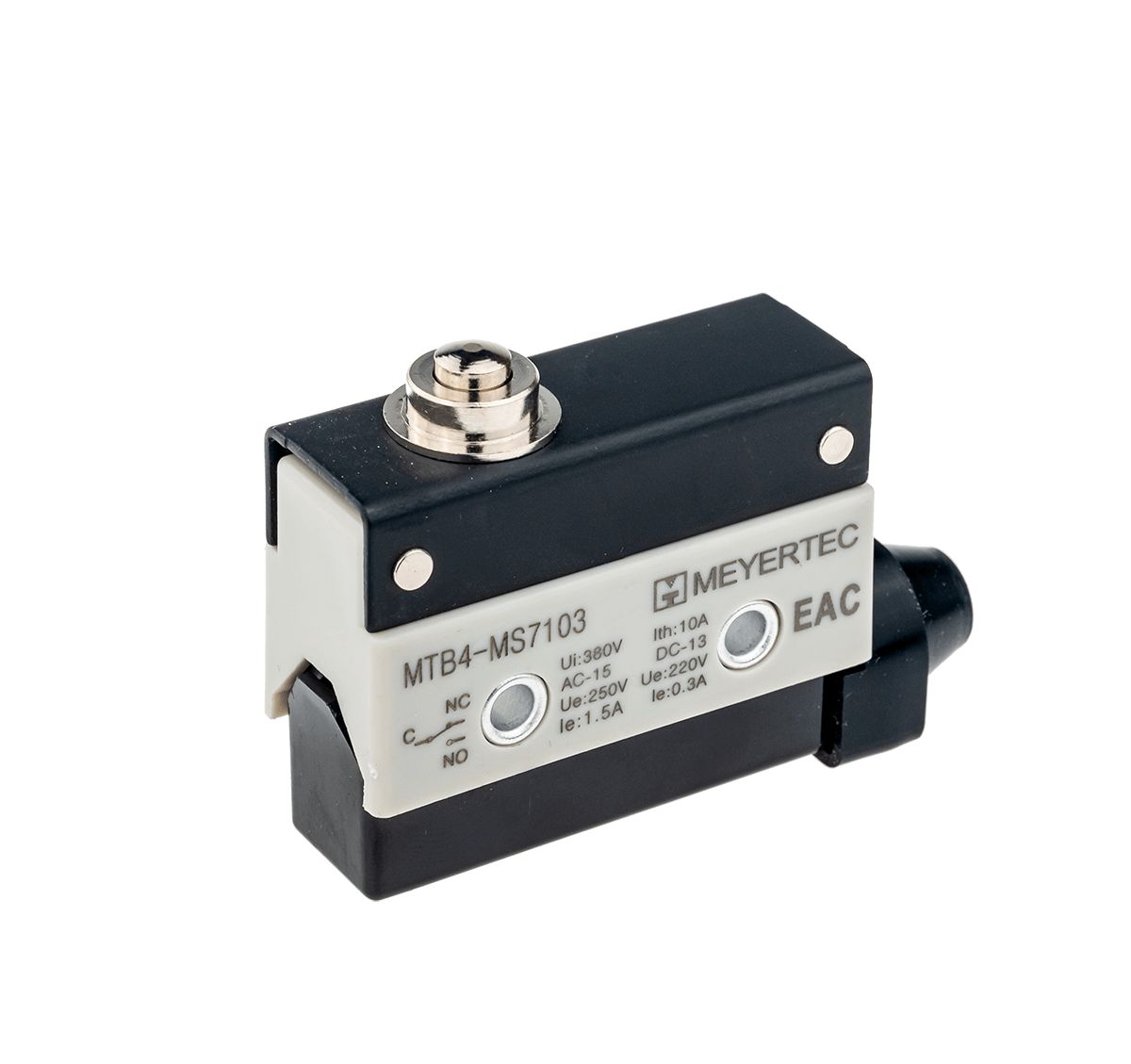

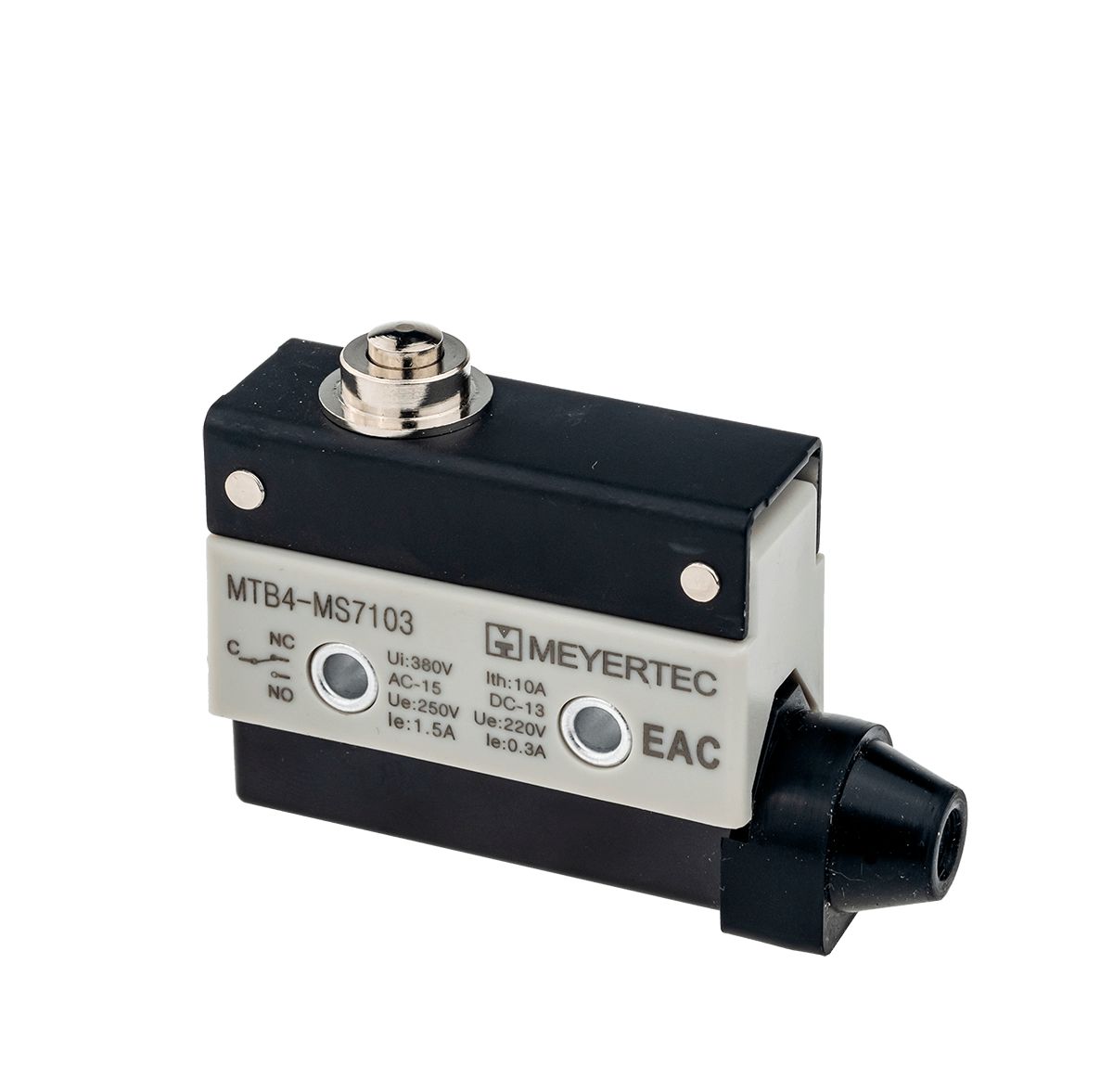

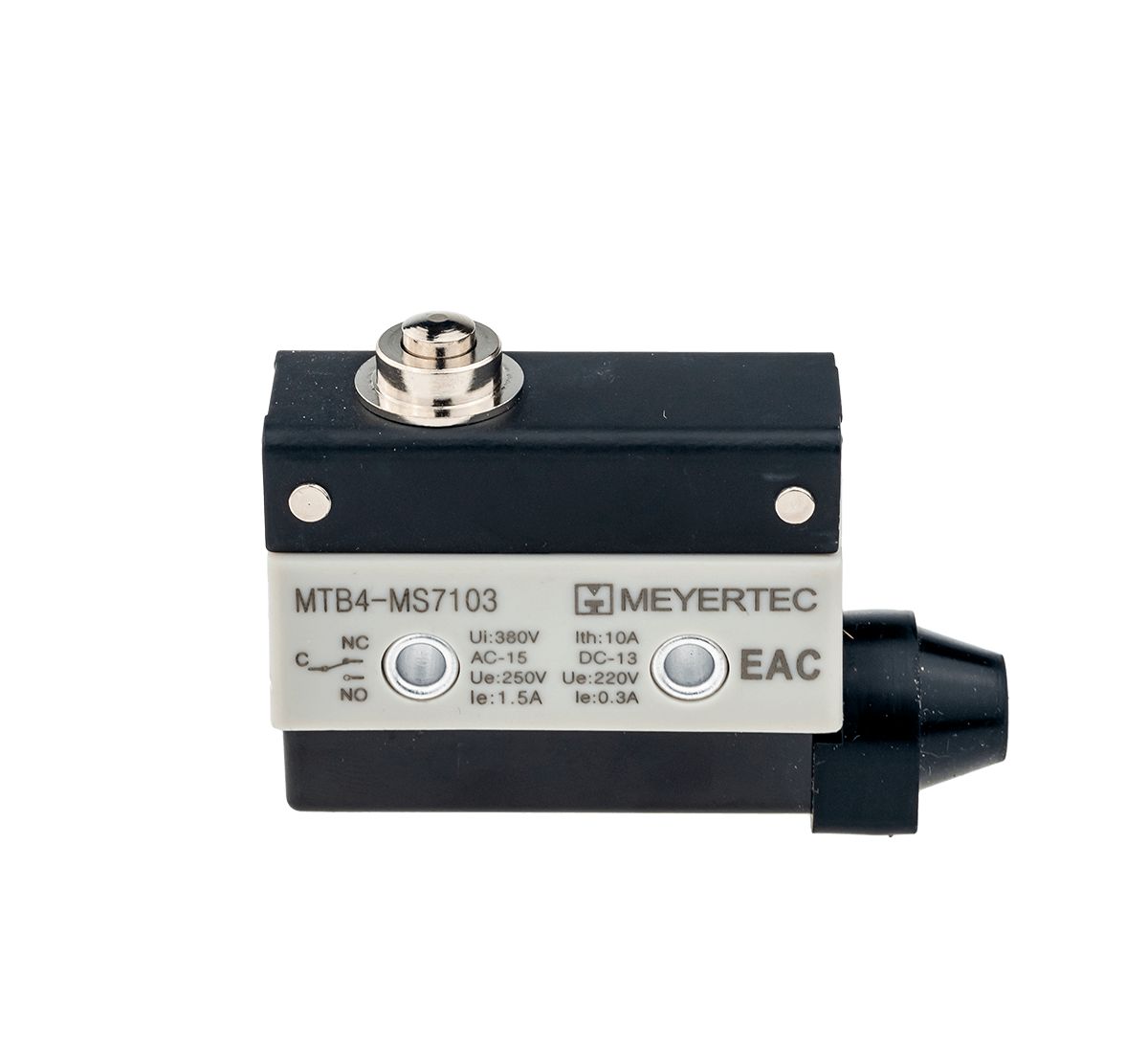

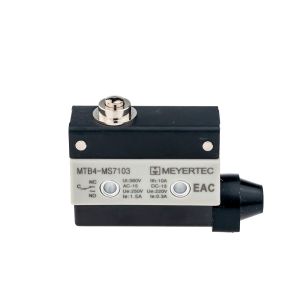

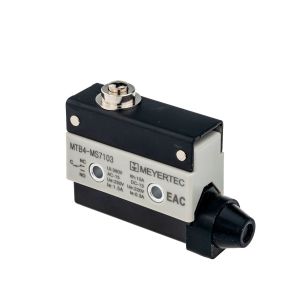

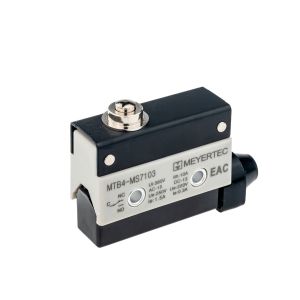

Выключатель концевой, IP54, плунжер укороченный

471,60 ₽ 457,45

Бесплатная доставка от 10 000 руб.



+

Характеристики товара

Материал корпуса:
Пластик
Степень защиты:
IP54
Тип актуатора:
Плунжер укороченный
Ед.измерения:
шт

Общепромышленные концевые выключатели серии MTB4-MS7103 в компактном пластиковом корпусе применяются в различных системах автоматизации, не имеющих повышенных требований к степени защиты (упаковочное оборудование, механические станки, дверной переключатель в шкафах управления).

Преимущества

  • Высокий коммутационный ресурс (10 млн. циклов )
  • Компактный размер
  • Перекидной контакт, NO+NC
  • Коммутируемый ток до 10А
  • Винтовые пары для монтажа входят в комплект поставки

Рабочие характеристики

Модель MS7103
Макс. усилие срабатывания,g(OF) 600
Макс. усилие отпускания,g (RF) 100
Рабочий ход, мм (PT) 2 мм
Избыточный ход, мм (ОТ) 1,3мм
Отклонение хода, мм (MD) 0,8 мм
Положение срабатывания (OP) 30,8±0,8мм

Чертежи и 3D модели

Габаритный чертеж MTB4-MS7103 Скачать
3D модель MTB4-MS7103 Скачать
Количество в групповой упаковке -
Количество в транспортной упаковке 200 шт.
Размеры индивидуальной упаковки, мм -
Размеры групповой упаковки, мм -
Размеры транспортной упаковки, мм 465 х 250 х 315
Объем индивидуальной упаковки, м3 -
Объем групповой упаковки, м3 -
Объем транспортной упаковки, м3 0,036225
Вес единицы (нетто), грамм 75,8
Штрих-код EAN13 4610015845648
