ПДУ-П поплавковый сигнализатор уровня для химически агрессивных сред
Бесплатная доставка от 10 000 руб.
Важно! На данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.
Поплавковый датчик уровня ПДУ-П предназначен для контроля (сигнализации) уровня химически агрессивных жидкостей путем замыкания (размыкания) геркона магнитным полем магнита, встроенного в перемещающийся по высоте поплавок.
Датчик применяется для сигнализации от 1 до 3 уровней уровня жидкостей, совместимых по своему химическому составу с материалами PVDF, PFA, FFKM.
Устройства поставляется в следующих вариантах:
-
Резьбовые подключения к процессу: М16 (ПДУ-П.1.50.х.М16-х), М26×1,5 , G1, G1½ , G2
-
Длиной штока от 50 до 3000 мм (на данный момент для продаж доступны только модели ПДУ-П.1.50.М16-х и ПДУ-П.1.50.К.М16-х, с длиной штока – 50 мм и кабельным выводом от 1 до 120 м.).
Устройство рассчитано на работу в диапазоне температур от -20 до +125 °С.
ПДУ-П найдет широкое применение в химической промышленности (кислоты, основания); пищевой (уксус, молочная кислота, пиво, лимонная кислота); добывающей (нефть, масло, смазочные материалы), а также в водоподготовке (хлорированная вода, гидрохлорид натрия, реагенты).

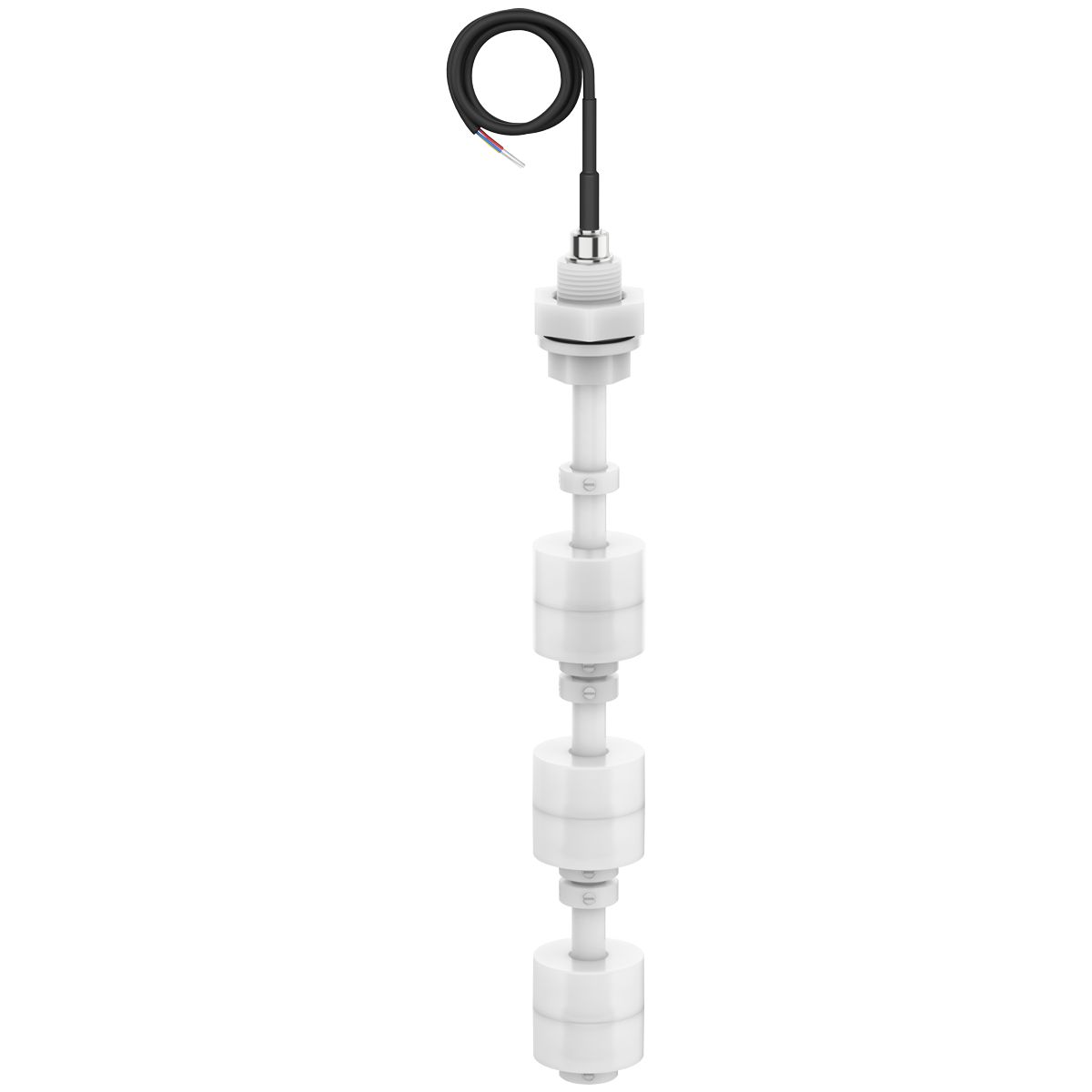

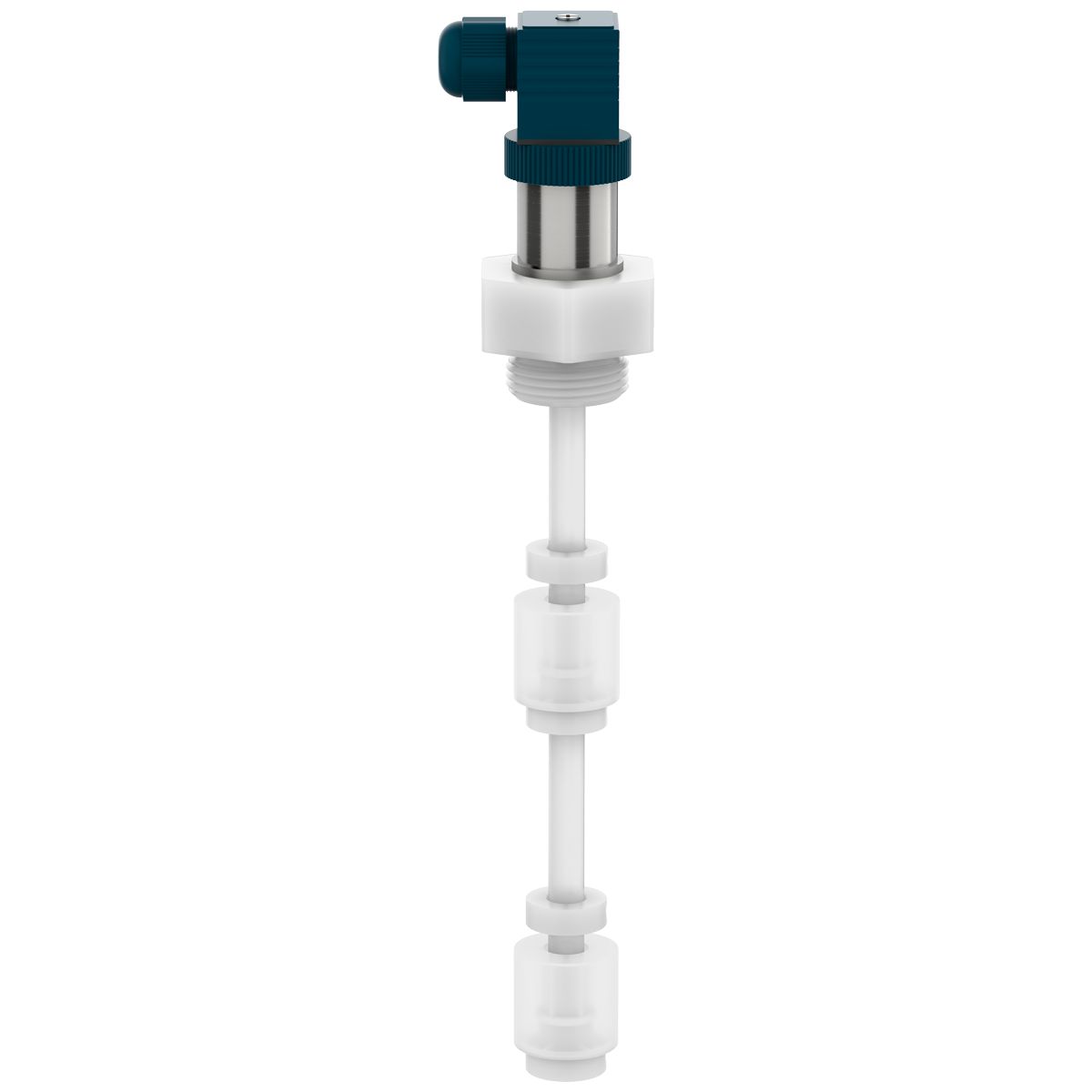

Для подключения к АСУ ТП датчики ОВЕН ПДУ-П снабжены силиконовым кабелем AWG 24 длиной от 1 до 120 метров или разъемом DIN 43650 А.
Преимущества
- Использование высококачественных химически стойких материалов – поливинилденфторида (PVDF), фторполимера (PFA) и перфторэластомера (FFKM) – гарантирует надежную работу датчика с различными химически агрессивными жидкостями;
- Широкий диапазон рабочих длин и присоединений к технологическому процессу облегчает выбор оптимального датчика под конкретную задачу;
- Наличие кабельного вывода с кабелем AWG нужной длины или универсального DIN-разъёма облегчают и ускоряют подключение к сигнальной линии связи АСУ ТП;
- Расширенный температурный диапазон и высокая степень пылевлагозащиты обеспечивают стойкость к неблагоприятным условиям работы на объекте.
| Наименование | Значение | ||||
| ПДУ-П.1 | ПДУ-П.2 | ПДУ-П.3 | ПДУ-П.1Н | ПДУ-П.2Н | |
| Количество сигнализируемых уровней | 1 | 2 | 3 | 1 | 2 |
| Электрические параметры | |||||
| Род коммутируемого тока | постоянный; переменный (частотой до 10 кГц) | ||||
| Максимальное коммутируемое напряжение при постоянном токе (не более), В пост. | 180 В
| 300 В
| 180 В | ||
| Максимальное коммутируемое напряжение при переменном токе с частотой до 10 кГц (не более), В эфф.
| 130 В
| 300 В
| 130 В | ||
| Максимальный коммутируемый ток постоянный или переменный (не более), А | 0,5 А
| 2,0 А
| 0,5 А | ||
| Максимальная коммутируемая мощность (не более), Вт/ВА | 10 Вт/ВА | 30 Вт/ВА | 10 Вт/ВА | ||
| Потребляемая мощность (не более), мВт | 200 мВт | 200 мВт | 200 мВт | ||
| Конструктивные параметры | |||||
| Материалы, контактирующие с рабочей средой: | |||||
| – материал штока датчика | PVDF (ПДУ-П.1.50.М16), PFA | PFA | |||
| – материал уплотнения | FFKM | FFKM | |||
| – материал штуцера, поплавка, ограничительного кольца | PVDF | PVDF | |||
| Подключение к АСУ ТП | Кабельный вывод AWG24* | Разъём DIN 43650 А | |||
| Степень защиты корпуса по ГОСТ 14254-2015 | IP65 IP68 (погружная часть) | ||||
| Характеристики надежности | |||||
| Средняя наработка на отказ, не менее | 1×106 срабатываний | ||||
| Средний срок службы, не менее | 8 лет | ||||
| *Длина кабеля от 1 до 120 м. (указывается при заказе). | |||||
Условия эксплуатации
Датчик предназначен для эксплуатации при следующих условиях:
- вид контролируемой среды – химически агрессивные жидкости не склонные к налипанию, в т.ч. вязкие, не агрессивные к материалам PVDF, PFA, FFKM;
- температура контролируемой среды – от минус 20 до плюс 125 °С;
- давление контролируемой среды – не более 0,2 МПа;
- плотность контролируемой среды, не менее:
- 0,6 г/см3 (для моделей ПДУ-П.1.L.Х.G1-Г, ПДУ-П.2.L.Х.L2.Х.G1-Г, ПДУ-П.3.L.Х.L2.Х.L3.Х.G1-Г, ПДУ-П.1Н.L.Х.G2, ПДУ-П.2Н.L.Х.L2.Х.G2);
- 0,9 г/см3 (для моделей ПДУ-П.1.50.М16, ПДУ-П.1.L.Х. М26х1,5-Г, ПДУ-П.2.L.Х.L2.Х.М26х1,5-Г, ПДУ-П.1Н.L.Х.G1, ПДУ-П.1Н.L.Х.G1,5, ПДУ-П.2Н.L.Х.L2.Х.G1, ПДУ-П.2Н.L.Х.L2.Х.G1,5);
- температура окружающего воздуха – от минус 50 до плюс 85 °С;
- верхнее значение относительной влажности окружающего воздуха – 100 %;
- атмосферное давление – от 84,0 до 106,7 кПа.
По устойчивости к воздействию синусоидальных вибраций по ГОСТ Р 52931-2008 датчик соответствует группе N2.
