ТРМ10 – это ПИД-регулятор температуры, давления, уровня, влажности, концентрации вещества, расхода или других физических величин в различных технологических процессах. Главная особенность ТРМ10 – это алгоритм ПИД-регулятора, предназначенный для точного поддержания заданных параметров до ±0,2 ˚С методом ШИМ-регулирования или плавного изменения унифицированного выходного сигнала. Наличие сетевого интерфейса RS-485 позволяет производить удаленную настройку и управление прибором.
ТРМ10 применяется в составе систем управления экструдерами, термопластавтоматами, печами, упаковочным, полиграфическим, вакуум-формовочным оборудованием, кондитерскими печами, камерами тепла и холода, лабораторными муфельными печами и т.п.
ТРМ10 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также ТРМ10 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.

Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor

Функциональные возможности ПИД-регулятора ОВЕН ТРМ10

Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
ПИД-регулирование измеренной величины по логике «нагревателя» или «холодильника».
Автонастройка ПИД-регулятора для автоматического подбора коэффициентов.
Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2.
Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы;
- об обрыве в цепи регулирования (LBA).
Бесконтактное управление нагрузкой через внешнее твердотельное реле.
Встроенный интерфейс RS-485 (протокол Modbus ASCII/RTU).
Настройка ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора.
Настройки защиты изменения параметров для ограничения доступа неквалифицированного персонала.

Преимущества

Простота

Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все что необходимо для запуска ТРМ в работу – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.

Параметр				Значение
Напряжение питания				~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальные входы
Количество универсальных входов				1
Функции входа 1				Измерительный
Функции входа 2				Дополнительный (дистанционный пуск и останов регулирования)
Время опроса входа:				Не более 1 секунды
Типы входных датчиков и сигналов				см. таблицу «Характеристики измерительных датчиков»
Предел основной приведенной погрешности измерения
- для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
- для остальных видов датчиков				±0,25 %
Выходные устройства
Количество выходных устройств				2
Типы выходных устройств				Р, К, С, Т, И, У
Корпус

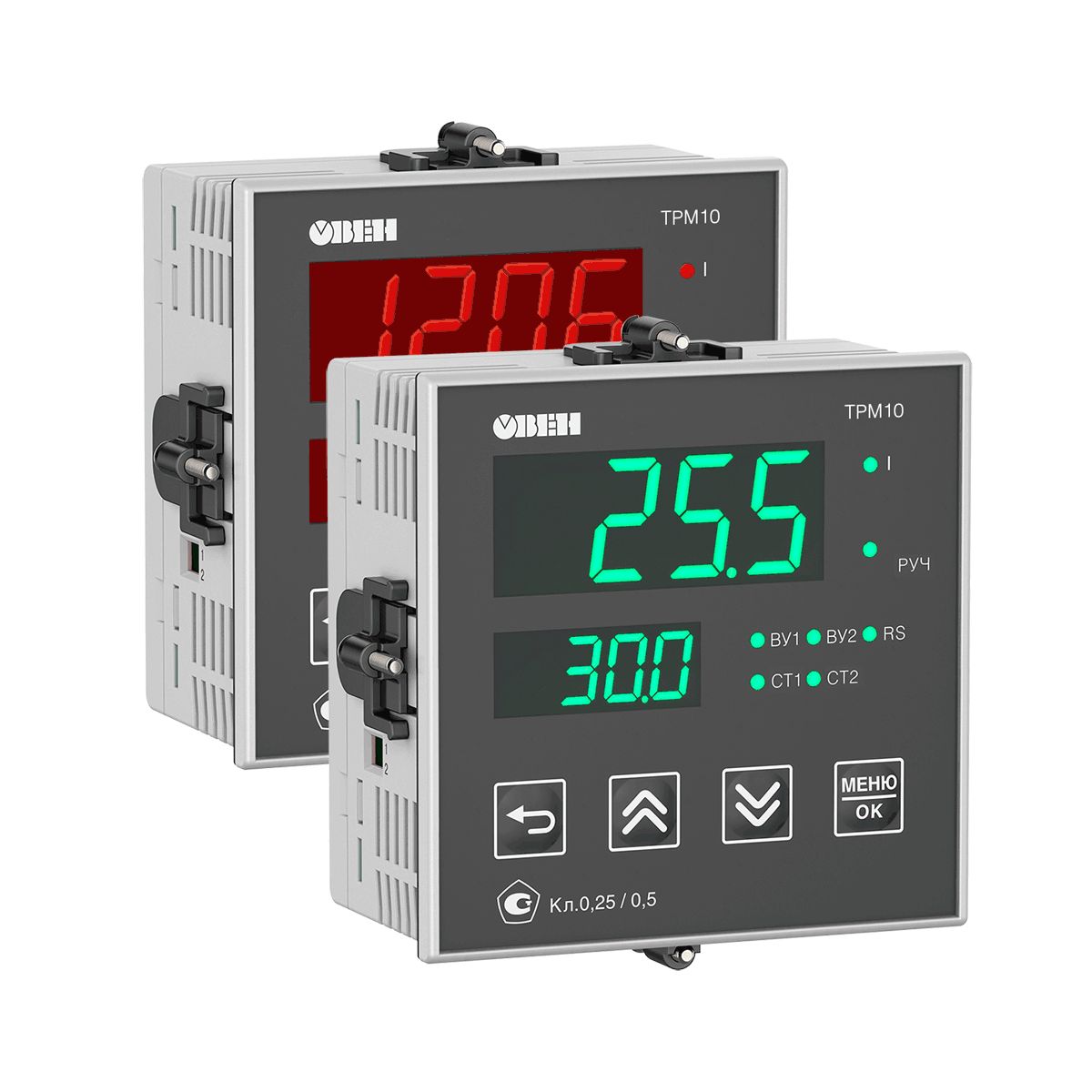

Щитовой Щ1				96×96×53 мм, IP54*

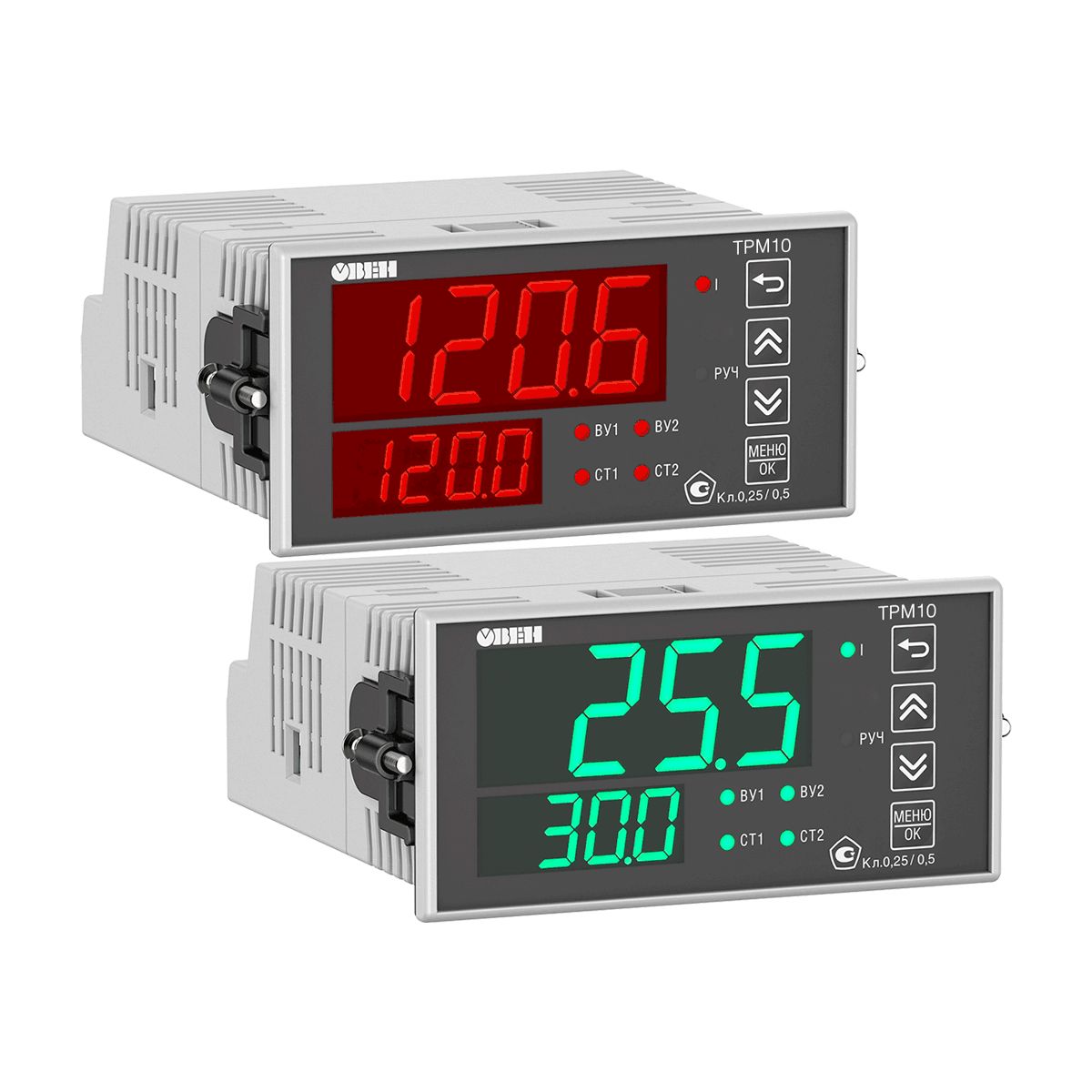

Щитовой Щ2				96×48×100 мм, IP54*

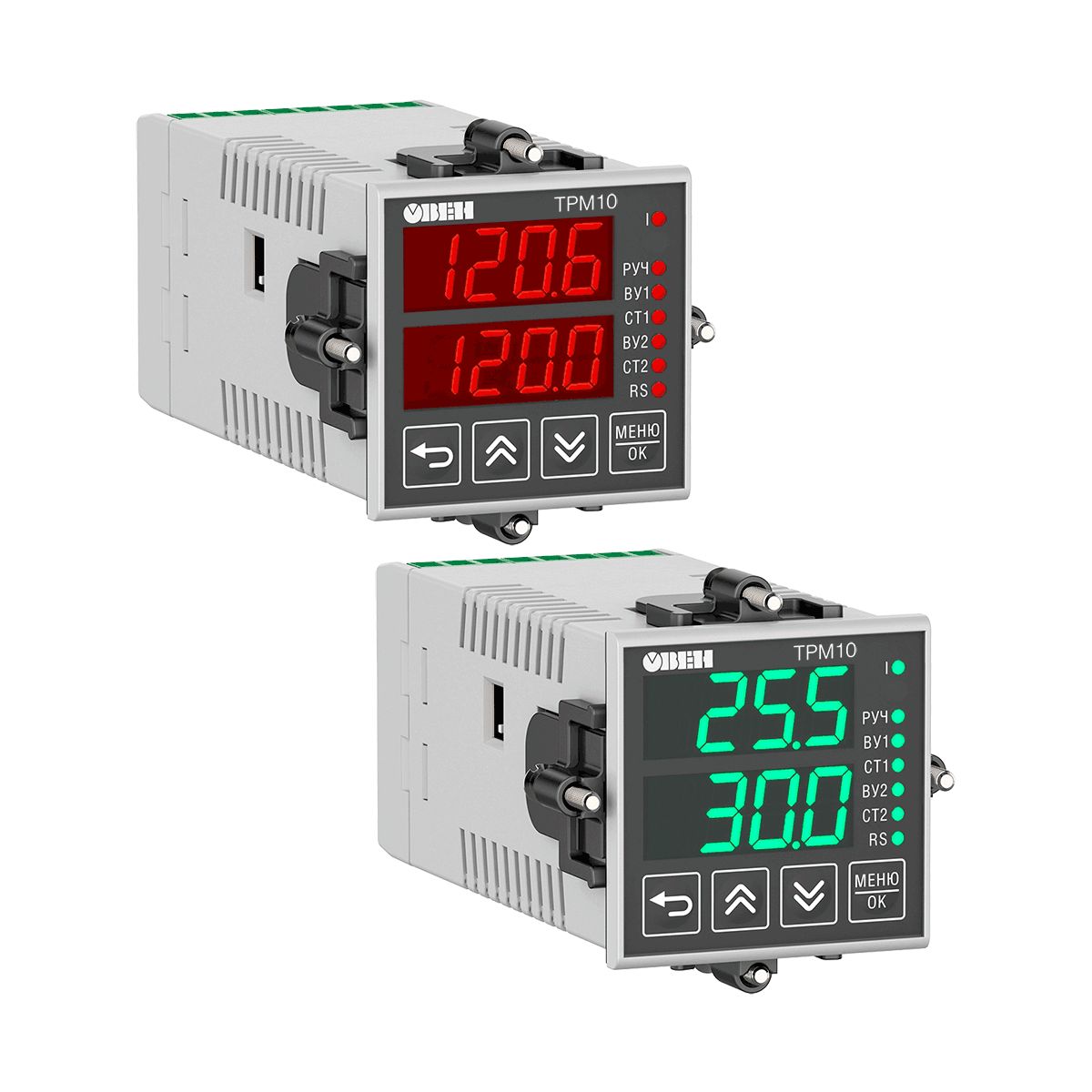

Щитовой Щ5				48×48×103 мм, IP54*

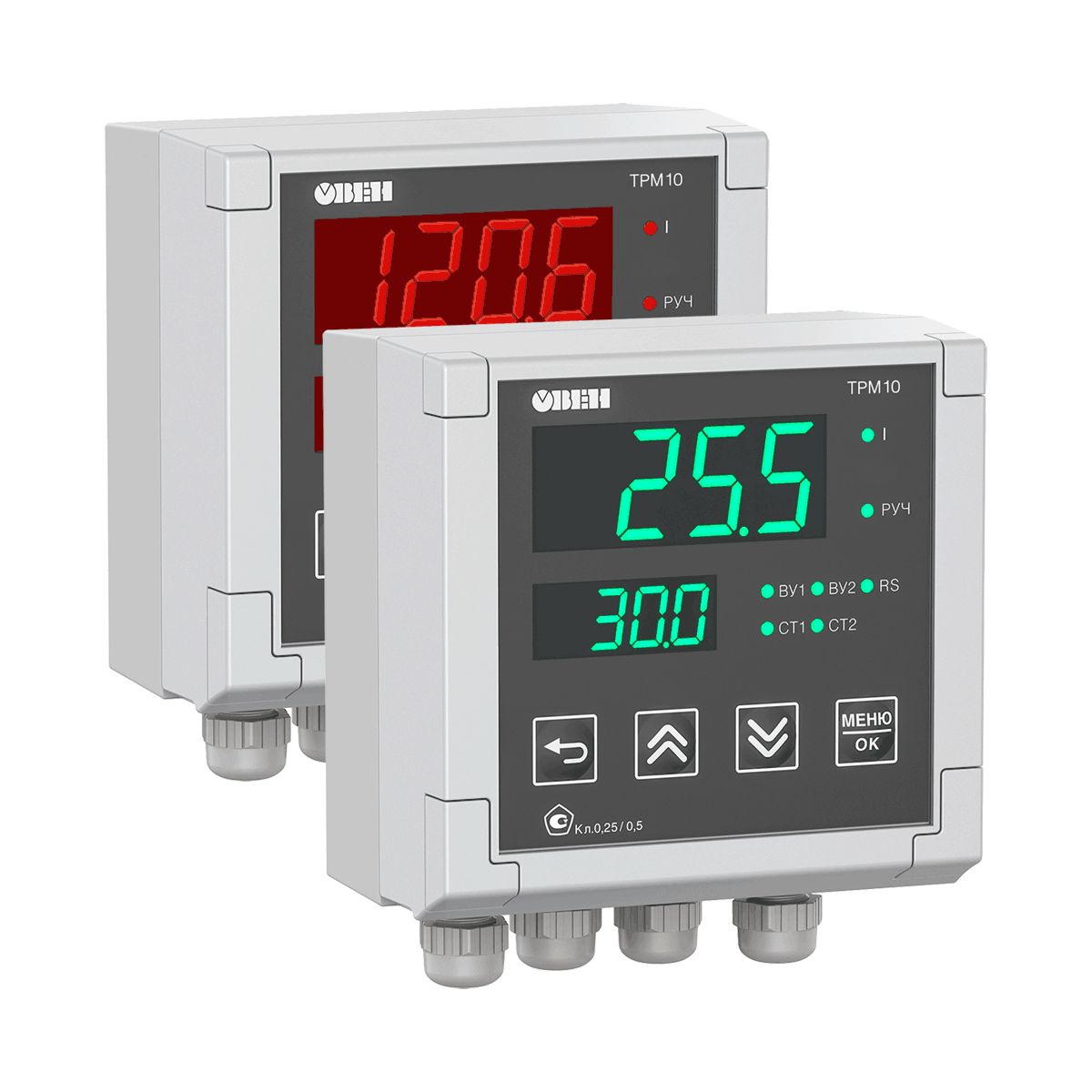

Настенный Н				110×130×69 мм, IP66**

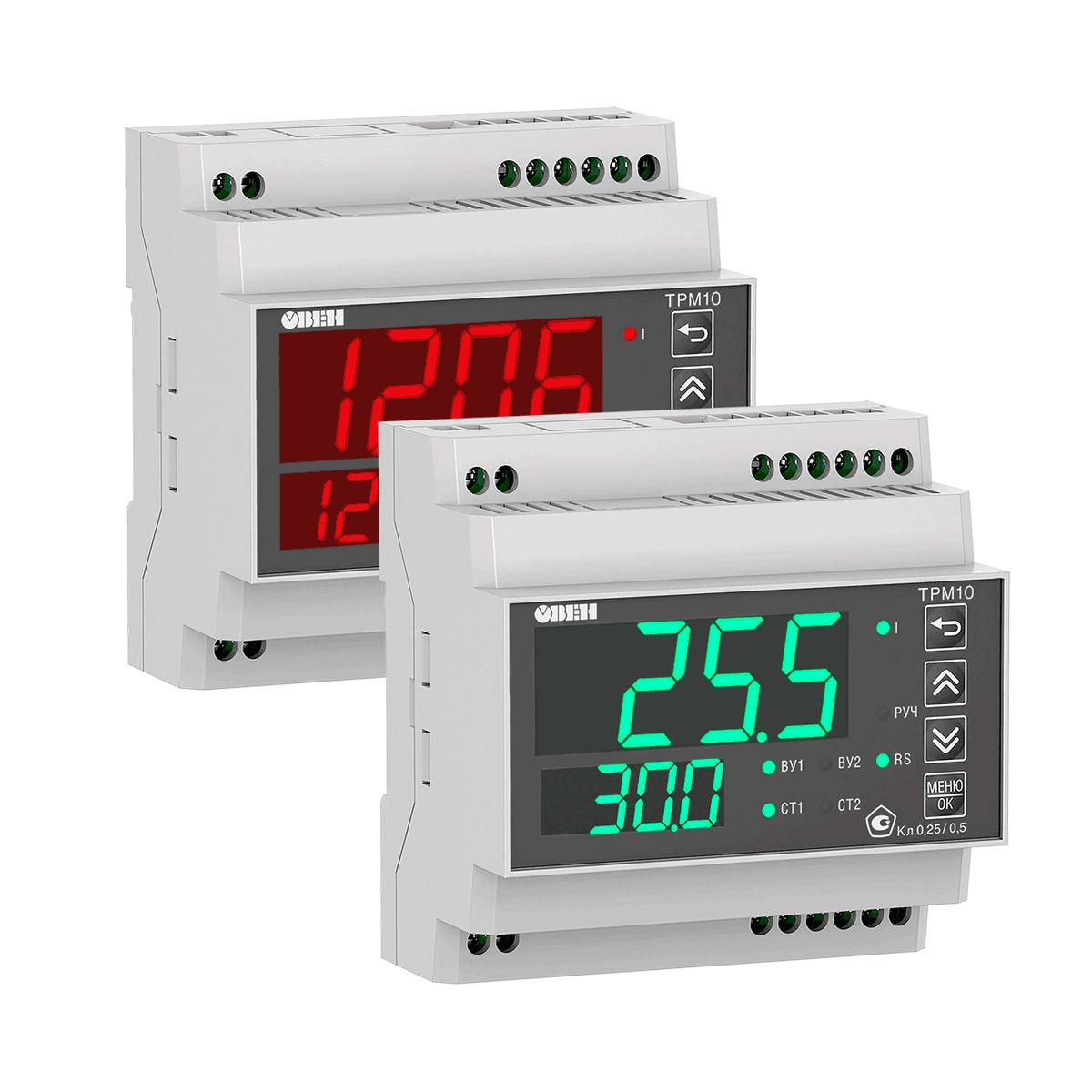

DIN-реечный				88×90×59 мм, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха				–40...+50 °С
Атмосферное давление				84...106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики измерительных датчиков

Характеристики измерительных датчиков
Обозначение	Тип датчика	Диапазон измерений	Разрешающая способность
Термопреобразователи сопротивления
C 50	ТСМ (Cu50) W100=1.426	–50…+200 °С	0,1 °С
50 C	ТСМ (50М) W100=1.428	–180…+200 °С	0,1 °С
P 50	ТСП (Pt50) W100=1.385	–200…+850 °С	0,1 °С
50 P	ТСП (50П) W100=1.391	–200…+850 °С	0,1 °С
C100	ТСМ (Cu100) W100=1.426	–50…+200 °С	0,1 °С
100C	ТСМ (100М) W100=1.428	–180…+200 °С	0,1 °С
P100	ТСП (Pt100) W100=1.385	–200…+850 °С	0,1 °С
100P	ТСП (100П) W100=1.391	–200…+850 °С	0,1 °С
100n	ТСН (100Н) W100=1.617	–60…+180 °С	0,1 °С
C500	ТСМ (Cu500) W100=1.426	–50…+200 °С	0,1 °С
500C	ТСМ (500М) W100=1.428	–180…+200 °С	0,1 °С
P500	ТСП (Pt500) W100=1.385	–200…+850 °С	0,1 °С
500P	ТСП (500П) W100=1.391	–200…+850 °С	0,1 °С
500n	ТСН (500Н) W100=1.617	–60…+180 °С	0,1 °С
C 1.0	ТСМ (Cu1000) W100=1.426	–50…+200 °С	0,1 °С
1.0 C	ТСМ (1000М) W100=1.428	–180…+200 °С	0,1 °С
P 1.0	ТСП (Pt1000) W100=1.385	–200…+850 °С	0,1 °С
1.0 P	ТСП (1000П) W100=1.391	–200…+850 °С	0,1 °С
1.0 n	ТСН (1000Н) W100=1.617	–60…+180 °С	0,1 °С
C 53	ТСМ (53М) W100=1.426 (гр. 23)	–50…+200 °С	0,1 °С
Термоэлектрические преобразователи
tC. L	термопара ТХК (L)	–200…+800 °С	0,1 °С
tC. J	термопара ТЖК (J)	0…+900 °С	0,1 °С
tC. n	термопара ТНН (N)	–200…+1300 °С	0,2 °С
tC.HA	термопара ТХА (K)	–200…+1300 °С	0,2 °С
tC. S	термопара ТПП (S)	0…+1600 °C	0,2 °С
tC. r	термопара ТПП (R)	0…+1600 °C	0,2 °С
tC. b	термопара ТПР (В)	+600…+1800 °C	0,2 °С
tC.A1	термопара ТВР (А-1)	+1000…+2500 °С	0,4 °С
tC.A2	термопара ТВР (А-2)	+1000…+1800 °C	0,2 °С
tC.A3	термопара ТВР (А-3)	+1000…+1800 °C	0,2 °С
tC. t	термопара ТМК (Т)	–200…+400 °С	0,1 °С
tC.dL	Typ.L (DIN 43710)*	0…+900 °С	0,1 °С
tC. E	ТХКн (Е)	-200....+900 °С	0,1 °С
Пирометры
Plr.1	Пирометр РК-15	+400… +1500 °С	0,1 °С
Plr.2	Пирометр РК-20	+600… +2000 °С	0,1 °С
Plr.3	Пирометр РС-20	+900… +2000 °С	0,1 °С
Plr.4	Пирометр РС-25	+1200… +2500 °С	0,1 °С
Унифицированные сигналы
i 0.5	ток 0…5 мА	0…100 %	0,01 мА
i 0.20	ток 0…20 мA	0…100 %	0,01 мА
i 4.20	ток 4…20 мА	0…100 %	0,01 мА
U -5.5	напряжение –50…+50 мВ	0…100 %	0,01 мВ
U 0.1	напряжение 0…1 В	0…100 %	0,01 мВ
U 0.10	напряжение 0…10 В	0…100 %	0,1 мВ

Характеристики выходных устройств
Обозначение	Тип выходного устройства (ВУ)	Электрические характеристики
Р	электромагнитное реле	Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа	Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара	Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле	Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».
