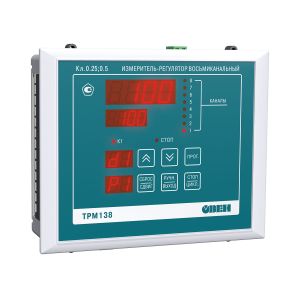

ТРМ138 восьмиканальный регулятор с двухпозиционным управлением и RS-485
Бесплатная доставка от 10 000 руб.
ТРМ138 — это многоканальный измеритель-регулятор для контроля температуры, давления, влажности и других параметров. Он фиксирует текущие значения и передаёт данные в АСУ ТП верхнего уровня.
Прибор оснащен 8 универсальными входами для подключения любых стандартных датчиков и может управлять до 8 исполнительными механизмами. Каналы группируются или работают независимо — вы сами выбираете конфигурацию под задачу.
Настройка занимает минимум времени: используйте готовые решения для типовых процессов или задайте собственные параметры прямо с панели прибора или на ПК с помощью конфигуратора.
Регулятор ТРМ138 применяется в металлургии, пищевой, химической промышленности, энергетике и других сферах. Он эффективно контролирует температуру в восьми зонах трубопровода, управляет нагревом нескольких камер или следит за состоянием оборудования.
Функциональные возможности
В продаже обновленный многоканальный регулятор на 8 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.
Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.
| ТРМ138 [M01] | ТРМ138 [M02] с USB |
|
|
|
| 96х96х145 мм | 138х169х56 мм |
| Сертификат СИ | Сертификат СИ |
| Шесть | Четыре |
| 10 индикаторов | 12 индикаторов |
| Трещотка (защелкивающийся фиксатор) | Штыревой зацеп |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК | Настройка с ПК |
| 21 | 50 дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
| Алгоритм регулирования Сигнализатор Регистратор | Алгоритм регулирования Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок | Работа по графику уставок |
| +1…+50 °С | -40…+50 °С |
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485](https://owen.ru/uploads/544/trm138_new.png "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485")
| Напряжение питания | 90…264 В частотой 47...63 Гц |
| Количество универсальных входов | 1...8 |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности измерения входного параметра | ±0,25 % |
| – при использовании термопары | ±0,5 % |
| Время опроса одного входа | не более 1 с |
| Напряжение питания активных датчиков | 20...28 В постоянного тока |
| Максимально допустимый ток | 150 мА |
| Количество выходных устройств | 8 |
| Тип интерфейса связи с ЭВМ | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Тип и габаритные размеры корпуса | щитовой Щ4, 96×96×145 мм |
| Степень защиты корпуса | IP54 со стороны передней панели |
| Гарантийный срок обслуживания | 2 года |
Характеристики выходных устройств
| Обозн. | Тип выходного устройства | Электрические характеристики |
| Р | электромагнитное реле | 4 А при 230 В |
| К | транзисторная оптопара структуры n–p–n типа | 200 мА при 40 В |
| С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| Т | выход для управления твердотельным реле | выходное напряжение – 4...6 В |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | сопротивление нагрузки 0…800 Ом |
| У | Цифроаналоговый преобразователь «параметр-напряжение 0…10 В» | сопротивление нагрузки не менее 2 кОм |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность |
| ТСМ 50М W100 = 1.426 | –50…+200 °С | 0,1 °С |
| ТСМ 50М W100 = 1.428 | –190…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.426 | –50…+200 °С | 0,1 °С |
| ТСМ 100М W100 = 1.428 | –190…+200 °С | 0,1 °С |
| ТСП 50П W100 = 1.385 | –200…+750 °С | 0,1 °С |
| ТСП 50П W100 = 1.391 | –200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.385 (Pt 100) | –200…+750 °С | 0,1 °С |
| ТСП 100П W100 = 1.391 | –200…+750 °С | 0,1 °С |
| ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С | 0,1 °С |
| термопара ТХК (L) | –50…+750 °С | 0,1 °С |
| термопара ТЖК (J) | –50…+900 °С | 0,1 °С |
| термопара ТНН (N) | –50…+1300 °С | 1 °С |
| термопара ТХА (K) | –50…+1300 °С | 1 °С |
| термопара ТПП (S) | 0…+1750 °C | 1 °С |
| термопара ТПП (R) | 0…+1750 °C | 1 °С |
| термопара ТВР (А-1) | 0…+2500 °С | 1 °С |
| ток 0…5 мА | 0…100 % | 0,1 °С |
| ток 0…20 мA | 0…100 % | 0,1 °С |
| ток 4…20 мА | 0…100 % | 0,1 °С |
| напряжение 0…50 мВ | 0…100 % | 0,1 °С |
| напряжение 0…1 В | 0…100 % | 0,1 °С |
Условия эксплуатации
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от +1 до +50 °С;
- верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
