ТРМ148 — это восьмиканальный ПИД-регулятор с интерфейсом RS-485 и поддержкой протокола Modbus, предназначенный для построения многозонных систем мониторинга и управления.

Прибор оснащен 8 универсальными входами для подключения любых стандартных датчиков и 8 гибко настраиваемыми выходами — реле, транзисторы, симисторы, аналоговые сигналы 4…20 мА или 0…10 В, а также выходом для управления ТТР. Благодаря этому прибор удобен для управления нагревателями, двигателями, клапанами и приводами.

Регулятор легко настраивается через фронтальную панель или ПК: доступны готовые конфигурации, программа быстрого запуска, автонастройка ПИД-параметров, построение графиков уставок и разные уровни доступа для операторов и инженеров.

ПИД-регулятор ТРМ148 применяется в пищевой и химической промышленности, в печах, сушильных камерах, теплицах, системах климат-контроля, а также на объектах, где важно поддерживать стабильные параметры среды.

Функциональные возможности

В продаже обновленный многоканальный регулятор на 8 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.

Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.

ТРМ148 [M01] предыдущая линейка	ТРМ138 [M02] с USB новая линейка

96х96х145 мм 144х169х50,5 мм щитовые корпуса	144х169х50,5 мм щитовой корпус
Сертификат СИ действует	Сертификат СИ получение – 2 квартал 2026
Шесть кнопок управления	Четыре кнопки управления
12 индикаторов выходы 1-8, авария, настр. ПИД, уставка, время работы	12 индикаторов каналы 1-8, работа, стоп, авария, RS
Трещотка (защелкивающийся фиксатор) фиксация прибора при монтаже в щит	Штыревой зацеп фиксация прибора при монтаже в щит
Внешний шунт для входных сигналов тока	Встроенный в прибор шунт для входных сигналов тока
Внешний блок питания для пассивных токовых датчиков	Блок питания не нужен: питание токовой петли от самого прибора
Настройка с ПК через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора	Настройка с ПК через USB Type-C и Owen Configurator без подачи питания на прибор
21 сигнал датчиков	50 сигналов датчиков, включая: дискретный сигнал «сухой контакт» NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией
Алгоритм регулирования Двухпозиционный ON/OFF Сигнализатор Регистратор	Алгоритм регулирования Двухпозиционный ON/OFF Сигнализатор Регистратор ПИД-регулятор ПИД для задвижек и КЗР
Работа по графику уставок нет	Работа по графику уставок да
+1…+50 °С работа при температуре	-40…+50 °С работа при температуре

Напряжение питания	90...245 В перем. тока
Частота напряжения питания	47...63 Гц
Потребляемая мощность	не более 12 ВА
Количество входов для подключения датчиков	8
Время опроса одного входа	не более 0,5 с
Количество каналов регулирования	8
Количество выходных элементов	8
Интерфейс связи с компьютером	RS-485 (протокол ОВЕН), Modbus ASCII/RTU
Напряжение встроенного источника питания активных датчиков	24 ± 3 В
Максимальный ток встроенного источника питания	180 мА

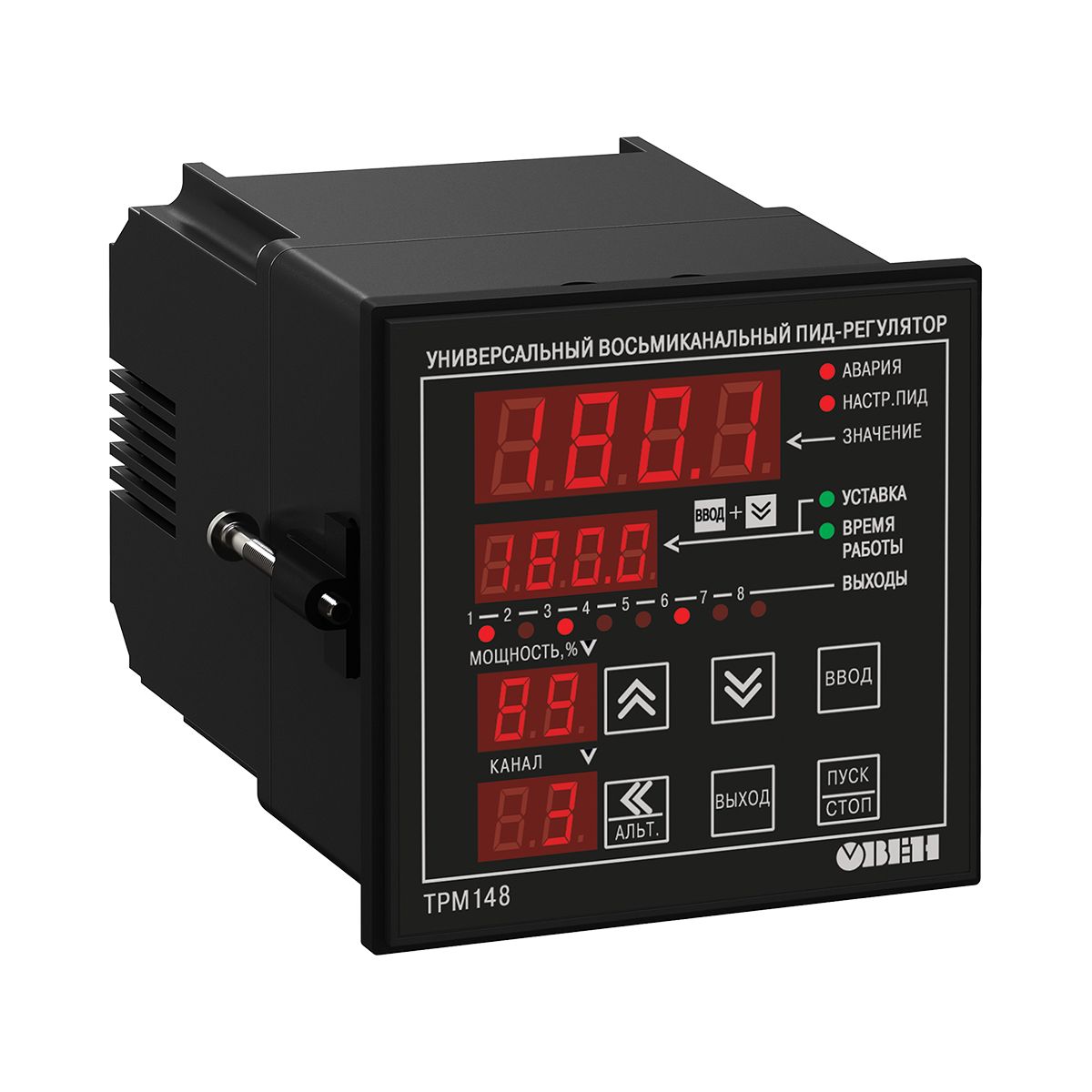

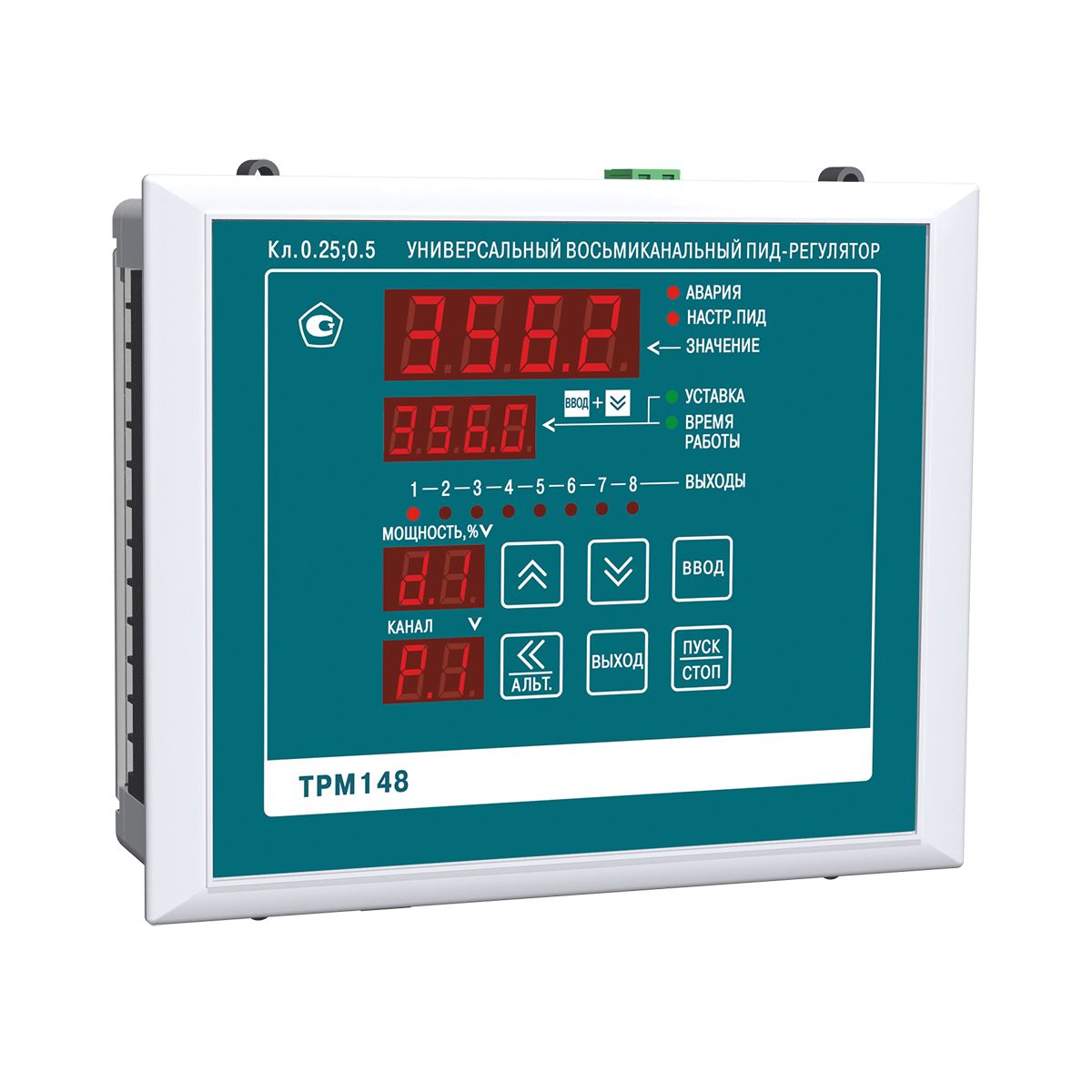

Тип и габаритные размеры корпуса	Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм
Степень защиты корпуса	IP54 со cтороны передней панели

Характеристики измерительных датчиков

Тип датчика	Диапазон измерений	Разрешающая способность	Предел основной приведенной погрешности
ТСМ 50М/100М (W100=1,426)	–50…+200 °С	0,1 °С	0,25 %
ТСМ 50М/100М (W100=1,428)	–190…+200 °С	0,1 °С
ТСП 50П/100П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 50П/100П (W100= 1,385), Pt100	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,391)	–200…+750 °С	0,1 °С
ТСП 500П/1000П (W100=1,385), Pt1000	–200…+750 °С	0,1 °С
ТСП 100Н/1000Н (W100=1,617)	–60…+180 °С	0,1 °С
ТСМ гр. 23	–50…+200 °С	0,1 °С
ТХК (L)	–200…+800 °С	0,1 °С	0,5 %
ТХА (К)	–200…+1300 °С	1 °С
ТЖК (J)	–200…+1200 °С	1 °С
ТНН (N)	–200…+1300 °С	1 °С
ТПП (S), ТПП (R)	0…+1750 °С	1 °С
ТПР (B)	+200…+1800 °С	1 °С
ТВР (А-1)	0…+2500 °С	1 °С
ТВР (А-2)	0…+1800 °С	1 °С
ТВР (А-3)	0…+1600 °С	1 °С
ТМК (Т)	–200…+400 °С	0,1 °С
Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %
Сигнал напряжения –50…+50 мВ, 0…1 В	0…100 %	0,1 %	0,25 %
Датчик положения задвижки:
– резистивный 0,9 кОм; 2,0 кОм	0…100 %	1 %	0,25 %
– токовый 0…5 мА, 0…20 мА, 4…20 мА	0…100 %	0,1 %	0,25 %

Характеристики выходных элементов

Обозначение	Тип выходного элемента (ВЭ)	Электрические характеристики
Р	электромагнитное реле	4 при 220 В 50 Гц, cos φ > 0,4
К	транзисторная оптопара структуры n–p–n типа	400 мА при 60 В
С	симисторная оптопара	50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»	Сопротивление нагрузки 0…900 Ом
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»	Сопротивление нагрузки более 2 кОм
Т	выход для управления твердотельным реле	выходное напряжение 4...6 В максимальный выходной ток 50 мА

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86...106,7 кПа
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги)	не более 80 %
